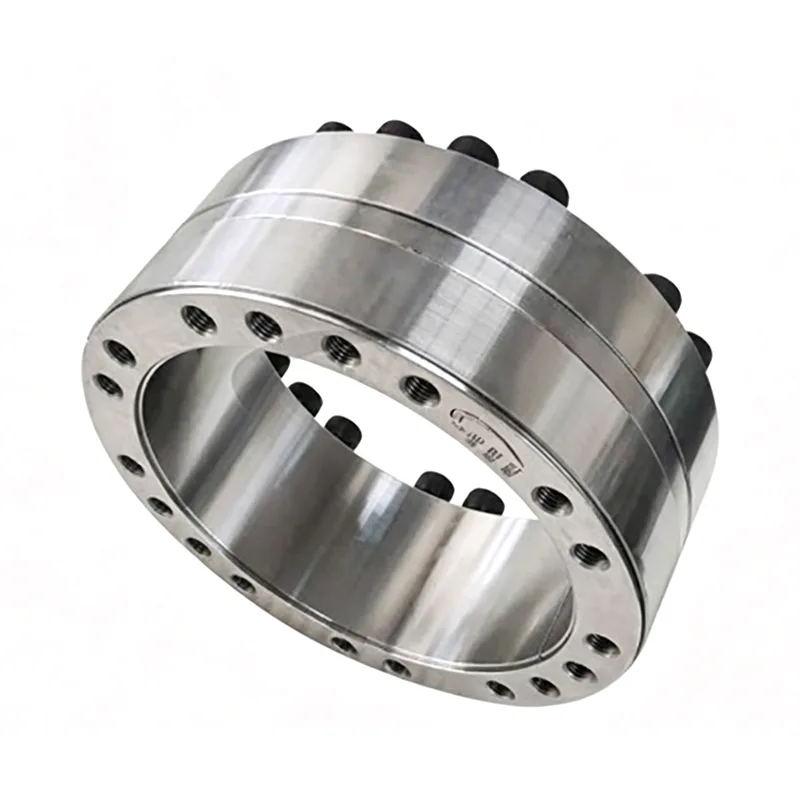

L'ensemble de verrouillage de type Z5 est un composant de connexion spécialisé conçu pour les équipements lourds dotés d'arbres de grand diamètre. Il élimine les procédures d'assemblage complexes (ne nécessitant ni raccord thermique ni outils spécialisés) et présente une barrière d'installation exceptionnellement faible. Il prend en charge la connexion en série de plusieurs unités pour répondre aux différentes exigences de couple, est compatible avec les machines industrielles lourdes nouvelles et existantes, sert de remplacement direct aux composants importés et est conçu pour résister à des conditions de fonctionnement extrêmes, facilitant ainsi des mises à niveau rentables des systèmes de transmission d'équipement.
1. L'ensemble de verrouillage de type Z5 est utilisé pour la connexion entre un arbre et des composants montés sur l'arbre, afin de transmettre un couple, une force axiale ou une charge combinée des deux.
2. La zone de tolérance pour l'arbre accouplé à l'ensemble de verrouillage est h8 et la zone de tolérance pour l'alésage est H8.
Exemple de marquage :
Ensemble de verrouillage de type Z5 avec diamètre intérieur d=300 mm et diamètre extérieur D=375 mm :
Ensemble de verrouillage : Z5-300 × 375
GB 5867-86

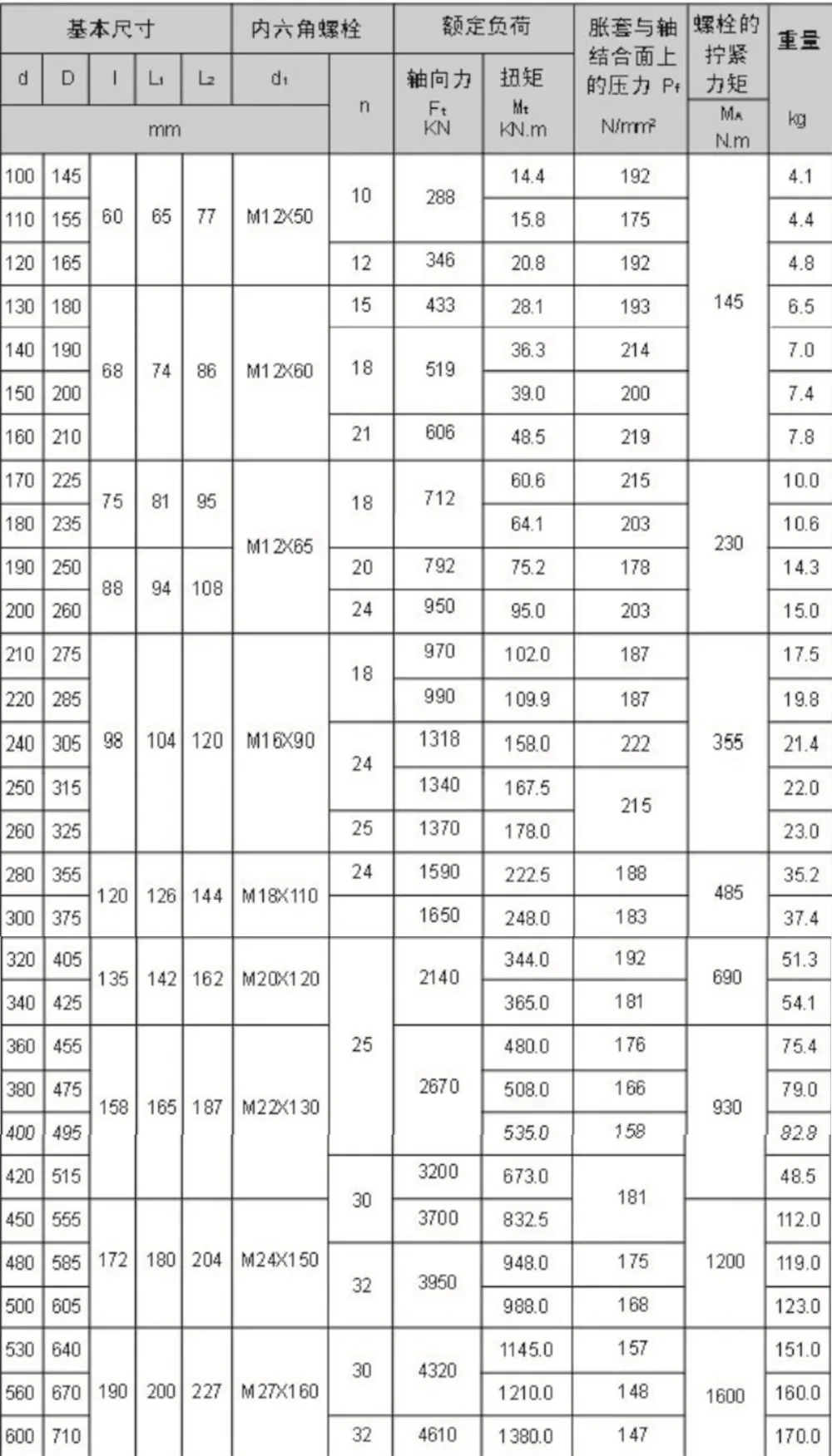

Dimensions et paramètres de base des ensembles de verrouillage de type Z5 (GB 5867-86)
L'ensemble de verrouillage de type Z5 est spécifiquement optimisé pour résoudre les problèmes courants associés à l'installation, à la mise en service et à la maintenance sur site de machines industrielles lourdes à grande échelle. Il rationalise l'ensemble du flux de travail opérationnel, réduit la difficulté de la construction sur site, réduit les coûts de main-d'œuvre et s'adapte de manière transparente aux conditions d'installation diverses et variables rencontrées sur différents chantiers.
1. Processus d'assemblage simplifié, zéro barrière technique : le produit élimine complètement les procédures d'assemblage complexes typiques des composants de connexion robustes traditionnels. Il ne nécessite ni processus de montage thermique à haute température ni outillage spécialisé sur mesure ; le verrouillage et la sécurisation peuvent être obtenus en utilisant uniquement des attaches standards. L'installation sur site ne présente aucune barrière technique, permettant même aux opérateurs sans expérience technique préalable d'effectuer efficacement les tâches d'assemblage, ce qui la rend adaptée à un large éventail de scénarios de chantier de construction.
2. Micro-ajustement axial précis, efficacité d'alignement élevée : lors de l'assemblage, le produit permet un réglage précis et libre de la position axiale. L'alignement du centre de l'arbre de l'équipement et la réalisation d'un étalonnage de précision sont des opérations simples et rapides. Cela résout efficacement les défis associés à un alignement difficile et à un calibrage fastidieux dans les machines à grande échelle, raccourcissant considérablement le cycle global d'installation et de mise en service de la machine complète.
3. Démontage fluide et sans bourrage, pertes de temps d'arrêt réduites : lors de la maintenance de routine ultérieure, du remplacement de composants ou des mises à niveau opérationnelles, le produit peut être facilement desserré et retiré. Le processus reste entièrement exempt de blocages ou de pannes de grippage, réduisant ainsi considérablement les temps d'arrêt des équipements nécessaires à l'entretien et garantissant le fonctionnement continu et stable de la ligne de production.
4. Connexion en série modulaire, adaptabilité flexible de la charge : le système prend en charge la combinaison flexible et la connexion en série de plusieurs ensembles de verrouillage de type Z5. Cela permet aux utilisateurs d'ajuster dynamiquement la capacité de charge globale en fonction des exigences réelles de couple opérationnel de l'équipement. Il permet de s'adapter à une grande variété de conditions de charge sans qu'il soit nécessaire de remplacer des composants présentant des spécifications différentes, réduisant ainsi considérablement la complexité et les coûts de main-d'œuvre associés à la mise en service sur site.
En tant que composant de connexion spécialisé conçu exclusivement pour les applications lourdes impliquant des arbres de grand diamètre, l'ensemble de verrouillage de type Z5 offre une compatibilité exceptionnelle avec les équipements. Il couvre l'ensemble des scénarios d'application, y compris l'intégration dans de nouvelles machines, la modernisation d'équipements existants et le remplacement direct de composants importés, et est conçu pour résister aux conditions de fonctionnement les plus extrêmes rencontrées dans l'industrie lourde.
1. Remplacement sans couture pour les pièces importées ; Production localisée pour réduire les coûts : compatibles avec une large gamme de machines hôtes à grande échelle et robustes, ces composants offrent une grande interchangeabilité et servent de remplacement direct à de nombreux ensembles de verrouillage importés haut de gamme. Leurs performances de transmission et leur précision de verrouillage rivalisent avec celles des produits importés, permettant aux utilisateurs d'obtenir des résultats opérationnels équivalents à des coûts d'achat nettement inférieurs.
2. Modernisation non destructive pour améliorer les performances de l'équipement : Conçus pour mettre à niveau les systèmes de transmission des machines industrielles lourdes vieillissantes, ces composants ne nécessitent aucune modification du corps structurel principal de l'équipement. Le remplacement et l'installation directs améliorent efficacement la stabilité de la transmission et augmentent la capacité de charge globale de l'équipement : un processus de modernisation caractérisé par sa simplicité, son faible coût d'investissement et ses améliorations remarquables des performances.
3. Conception simplifiée d’une nouvelle machine ; Cycles de R&D accélérés : lorsqu'ils sont intégrés dans de toutes nouvelles machines industrielles lourdes, ces composants permettent de rationaliser la configuration des systèmes de transmission et d'éliminer les éléments structurels redondants. Cela raccourcit efficacement les cycles globaux de R&D, d’optimisation structurelle et de production de masse pour la machine complète, améliorant ainsi l’efficacité avec laquelle les fabricants d’équipements mettent de nouveaux produits sur le marché.
4. Adaptabilité aux conditions extrêmes ; Qualité d'équipement élevée : Capables de résister à un large éventail d'environnements d'exploitation industriels complexes et extrêmes, ces composants constituent une solution unique pour la mise à niveau des connexions de transmission à couple élevé des machines à grande échelle. Ils améliorent efficacement la précision opérationnelle globale, la stabilité et la qualité globale de l'équipement, renforçant ainsi ses performances et sa durabilité à long terme.
