L'ensemble de verrouillage de type Z7B est un composant spécialisé de verrouillage par friction sans clé, doté d'une conception à double cône, conçu spécifiquement pour les applications intensives impliquant des diamètres d'arbre moyens à grands :
1. Configuration structurelle : il se compose d'un anneau intérieur associé à deux anneaux extérieurs. La conception utilise un mécanisme de force de serrage interne (compression vers l'intérieur sans expansion vers l'extérieur) qui garantit une grande surface de contact et offre une précision de centrage exceptionnelle.
2. Résistance améliorée : l'épaisseur globale de la paroi et la rigidité structurelle ont été entièrement renforcées ; par conséquent, son couple de charge nominal dépasse celui du modèle Z7A standard et léger.
3. Applications principales : principalement conçu pour verrouiller les arbres creux dans les réducteurs à engrenages et sécuriser les composants robustes dans les systèmes de transmission à grande échelle, il est largement utilisé dans des ensembles complets d'équipements industriels lourds dans des secteurs tels que la métallurgie, les mines, les opérations portuaires et la production d'énergie éolienne.
L'ensemble de verrouillage de type Z7B utilise une structure de transmission par friction entièrement rigide. De par sa conception, il évite intrinsèquement les pièges courants associés aux composants élastiques, en particulier le risque de vieillissement et de défaillance ultérieure, ce qui le rend parfaitement adapté aux conditions d'exploitation à impact alterné typiques des aciéries, des mines et des installations portuaires.
1. Élimination des faiblesses élastiques : il surmonte les défauts inhérents aux composants d'accouplement élastiques ordinaires, tels que la susceptibilité au vieillissement et à la rupture par fatigue, en s'appuyant sur des surfaces coniques rigides pour transmettre le couple. Par conséquent, il est insensible à la dégradation des performances souvent provoquée par la dégradation élastique.
2. Adaptabilité aux conditions exigeantes : il est conçu pour résister aux cycles de démarrage et d'arrêt fréquents, aux charges d'impact résultant d'inversions avant-arrière et à un fonctionnement continu et intensif 24 heures sur 24, démontrant une tolérance exceptionnelle aux charges alternées.
3. Durabilité exceptionnelle : même sous des charges d'impact prolongées et répétitives, l'assemblage reste exempt de desserrage, de glissement ou de dégradation du couple. Capable d'un fonctionnement ininterrompu et continu tout au long de l'année, sa durabilité dépasse de loin celle des composants d'accouplement conventionnels.
L'assemblage offre une grande tolérance aux erreurs d'installation, imposant des exigences moins strictes en matière de précision d'usinage des pièces. Cette fonctionnalité aborde et résout spécifiquement les problèmes d'assemblage difficiles souvent rencontrés lorsque l'on travaille avec des équipements plus anciens où les surfaces des arbres peuvent avoir subi une usure ou des dommages.
1. Haute tolérance pour les variations d'ajustement : il présente une forte capacité à s'adapter aux variations des tolérances d'ajustement entre l'arbre et le moyeu. Cette capacité permet d'abaisser les normes de précision lors de l'usinage initial des pièces, réduisant ainsi les coûts globaux associés à la finition de précision des composants.
2. L'ensemble de verrouillage de type Z7B compense les défauts de l'équipement vieillissant, tels que l'usure de la surface de l'arbre, une légère déformation ovale et un jeu d'ajustement excessif, éliminant ainsi le jeu de la transmission sans qu'il soit nécessaire de remplacer l'ensemble de l'arbre et du moyeu, permettant une mise à niveau rentable.
3. La position d'assemblage est librement réglable et ne nécessite aucun positionnement de référence précis, ce qui réduit efficacement la complexité de la mise à niveau sur site des équipements plus anciens.
Tirant parti d'une structure de serrage intégrée et fermée, l'ensemble de verrouillage de type Z7B résout de nombreux risques de sécurité associés aux connexions à clé parallèle traditionnelles, garantissant des performances de verrouillage stables et fiables, même dans des conditions de fonctionnement difficiles.
1. Il élimine les risques de défaillance courants associés aux clés parallèles traditionnelles, tels que l'usure, la fracture, le déplacement axial et le grippage de la transmission, améliorant ainsi la redondance de sécurité des opérations de l'équipement.
2. La structure intégrale répartit les charges uniformément, empêchant les concentrations de contraintes localisées ; par conséquent, l'ensemble est très résistant au désalignement, au détachement ou à la rupture des composants pendant le fonctionnement.
3. Il maintient un verrouillage sécurisé dans des conditions difficiles, notamment de fortes charges de choc, des températures élevées, des environnements poussiéreux et des vibrations intenses, évitant ainsi les dommages aux équipements et les incidents de sécurité de production causés par des pannes soudaines de transmission, et augmentant finalement le facteur de sécurité global des machines.

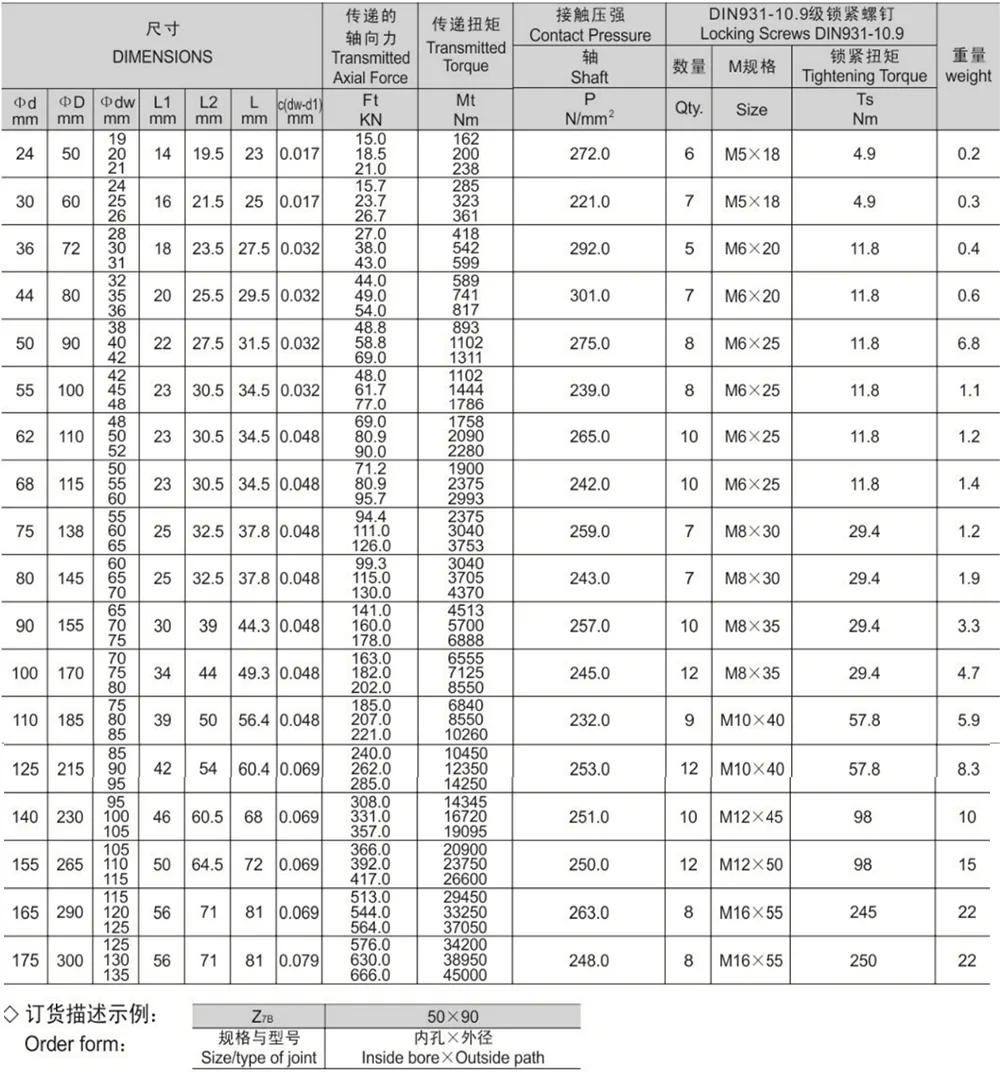

L'ensemble de verrouillage de type Z7B est disponible dans une série complète de dimensions et de paramètres de base. Pour la sélection de produits, veuillez vous référer au tableau des dimensions et paramètres de base de l'ensemble de verrouillage Z7B pour déterminer le modèle approprié en fonction du diamètre de l'arbre, du couple nominal et de l'espace d'installation disponible.
