Résumé de l'article
A Joint universel télescopiqueest un composant de transmission mécanique avancé conçu pour résoudre les défis courants des équipements industriels, notamment le désalignement des arbres, la modification des distances d'installation, le contrôle des vibrations et le transfert de couple fiable. Dans les machines modernes, où la précision et la durabilité sont essentielles, le choix de la bonne solution d'accouplement peut influencer considérablement les performances de l'équipement et les coûts de maintenance.
Cet article explique comment fonctionne un joint universel télescopique, pourquoi les industries choisissent cette solution de transmission flexible, quels problèmes elle résout et comment Jiteng fournit des solutions fiables pour différentes applications mécaniques. Des principes de conception aux considérations pratiques de sélection, ce guide aide les ingénieurs et les équipes d’achat à prendre des décisions éclairées.

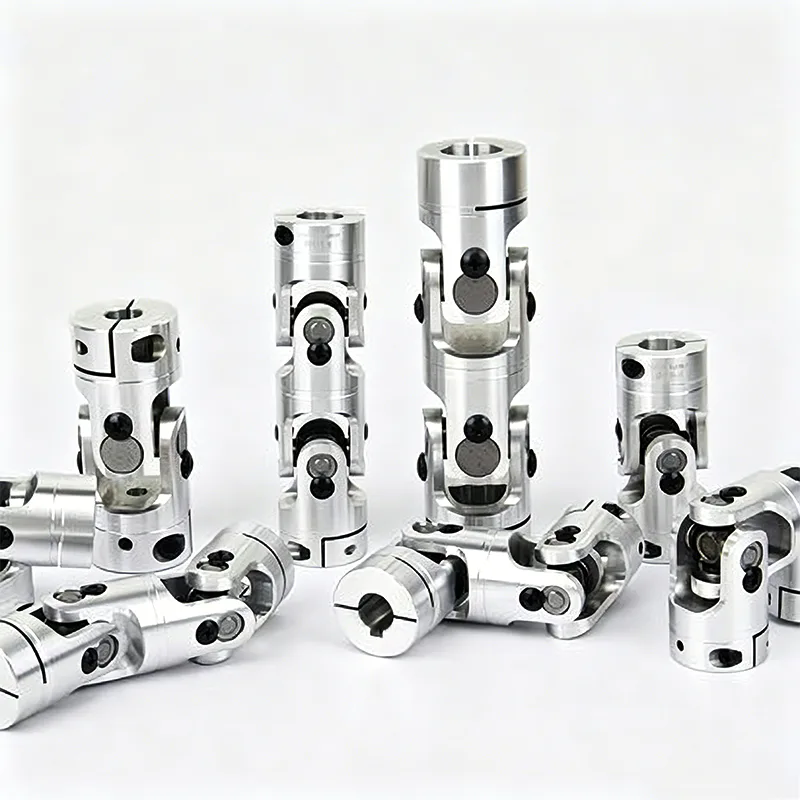

Un joint universel télescopique est un dispositif d'accouplement mécanique qui combine la flexibilité d'un joint universel avec la capacité de longueur réglable d'un arbre télescopique. Il est principalement utilisé pour transmettre la puissance de rotation entre deux arbres susceptibles de subir un désalignement angulaire ou des changements de distance pendant le fonctionnement.
Contrairement aux accouplements rigides traditionnels, un joint universel télescopique permet un mouvement contrôlé le long de l'axe de l'arbre tout en maintenant une transmission efficace du couple. Cela le rend particulièrement utile dans les machines où l'espace d'installation, les conditions de fonctionnement ou les mouvements de l'équipement créent des problèmes d'alignement.
La structure comprend généralement des composants de joint universel, des mécanismes à cannelures coulissantes, des arbres de liaison et des pièces usinées avec précision. La section télescopique permet à la longueur de l'arbre de se dilater ou de se contracter, tandis que le mécanisme de joint universel compense le déplacement angulaire.
| Composant | Fonction |
|---|---|
| Assemblage paritaire universel | Permet la transmission du couple entre arbres présentant des différences angulaires. |
| Arbre télescopique | Permet un réglage de la longueur pour compenser le mouvement axial. |
| Structure cannelée | Assure un mouvement de glissement fluide tout en transférant la force de rotation. |
| Roulements et bagues | Réduisez la friction et améliorez la stabilité de fonctionnement. |
Le principe de fonctionnement d'un joint universel télescopique repose sur un mouvement coordonné entre la transmission de rotation et le réglage axial. Lorsque l'arbre d'entraînement tourne, le joint universel transfère le couple via le mécanisme transversal à l'arbre connecté.
Dans le même temps, la structure télescopique permet de modifier la longueur de l'arbre en fonction de la distance entre les composants connectés. Cela évite les contraintes excessives causées par les connexions de longueur fixe.
Par exemple, lorsqu'un équipement industriel subit une dilatation thermique, des vibrations ou un mouvement mécanique, la distance entre les arbres peut légèrement changer. Un joint universel télescopique absorbe ces variations tout en maintenant une transmission de puissance stable.
De nombreuses machines industrielles sont confrontées à des problèmes de transmission causés par un alignement imprécis, un espace d'installation limité ou un mouvement mécanique continu. Un joint universel télescopique offre une solution efficace à ces défis.
| Problème courant | Impact sur l'équipement | Comment la solution aide |
|---|---|---|
| Désalignement de l'arbre | Crée des vibrations et une répartition inégale de la charge. | Compense la déviation angulaire entre les arbres. |
| Modification de la distance de l'arbre | Provoque une contrainte excessive sur les accouplements rigides. | Fournit une longueur de tige réglable. |
| Entretien fréquent | Augmente les temps d’arrêt et les coûts d’exploitation. | Améliore la durabilité et réduit les contraintes mécaniques. |
| Espace d'installation limité | Rend les méthodes de connexion traditionnelles difficiles. | Offre des possibilités d'installation flexibles. |
En résolvant ces problèmes, un joint universel télescopique aide les entreprises à améliorer la fiabilité des machines, à réduire les pannes inattendues et à prolonger la durée de vie des équipements.
La sélection d’un composant de transmission approprié est essentielle pour obtenir un fonctionnement efficace de la machine. Un joint universel télescopique de haute qualité offre plusieurs avantages importants.
L’un de ses plus grands avantages est sa capacité à gérer plusieurs types de mouvements. Il peut gérer le déplacement angulaire tout en permettant un ajustement axial, ce qui le rend plus adaptable que de nombreuses conceptions d'accouplement traditionnelles.
La fabrication de précision garantit que la puissance peut être transférée en douceur, même dans des conditions de fonctionnement exigeantes. Une conception appropriée réduit les pertes d’énergie et améliore l’efficacité mécanique.
Un mauvais alignement peut créer des charges supplémentaires sur les roulements, les moteurs et les composants connectés. Un joint universel télescopique réduit ces forces en absorbant le mouvement au lieu de transférer toutes les contraintes à la structure de la machine.
Avec une sélection de matériaux, une précision d'usinage et des pratiques de maintenance appropriées, les joints universels télescopiques peuvent fournir des performances stables pour une utilisation industrielle à long terme.
En raison de leur flexibilité et de leurs performances de transmission, les joints universels télescopiques sont largement utilisés dans différentes industries où un mouvement mécanique fiable est requis.
Différentes industries peuvent nécessiter différentes tailles, matériaux, capacités de couple et méthodes de connexion. Les fabricants professionnels peuvent fournir des solutions personnalisées en fonction des exigences de l'application.
Le choix du joint universel télescopique approprié nécessite une évaluation minutieuse des conditions de fonctionnement. Une mauvaise sélection peut entraîner des vibrations, une usure prématurée ou une efficacité réduite de la transmission.
| Facteur de sélection | Pourquoi c'est important |
|---|---|
| Exigence de couple | Détermine si l’articulation peut gérer la charge de puissance requise. |
| Vitesse de fonctionnement | Affecte l’équilibre, les vibrations et les performances globales du service. |
| Angle de travail | Garantit que le joint peut s’adapter au désalignement requis. |
| Sélection des matériaux | Influence la solidité, la résistance à l’usure et la durabilité. |
| Espace d'installation | Détermine le réglage de la longueur et la conception de connexion appropriés. |
Les ingénieurs doivent également prendre en compte les conditions environnementales telles que la température, la poussière, l'humidité et les exigences de maintenance avant de sélectionner le produit final.
Jiteng se concentre sur la fourniture de composants de transmission mécanique fiables conçus pour répondre à différentes exigences industrielles. En prêtant attention à la fabrication de précision, à la fiabilité des produits et à la flexibilité des applications, Jiteng aide ses clients à résoudre des défis complexes en matière de connexion d'arbres.
Les solutions de joints universels télescopiques de Jiteng sont développées pour les applications nécessitant une transmission de couple stable, un réglage flexible et des performances opérationnelles à long terme. Grâce à des capacités de fabrication professionnelles et à un service orienté client, Jiteng aide les entreprises à améliorer l'efficacité des équipements et à réduire les problèmes de maintenance.
Que les clients aient besoin de produits standard ou de solutions mécaniques personnalisées, Jiteng peut fournir une assistance technique basée sur des structures de machines, des environnements de travail et des exigences de performances spécifiques.
Un joint universel télescopique est conçu pour transmettre la puissance de rotation tout en compensant le désalignement angulaire et les changements de distance entre les arbres. Il améliore la flexibilité et réduit les contraintes mécaniques dans les systèmes de transmission.
Ils sont largement utilisés dans les équipements d'automatisation, les machines de fabrication, les systèmes d'ingénierie, les machines d'emballage et d'autres applications industrielles nécessitant une transmission de puissance flexible.
La structure télescopique permet à la longueur de l'arbre de s'ajuster pendant le fonctionnement, réduisant ainsi les contraintes causées par le mouvement, les différences d'installation ou la dilatation thermique.
Oui. Jiteng peut proposer des solutions personnalisées basées sur différentes exigences d'équipement, notamment les dimensions, les matériaux et les spécifications de performances.
La sélection doit prendre en compte le couple, la vitesse, l'angle de travail, l'environnement d'installation et la plage de réglage requise. Des conseils techniques professionnels peuvent aider à garantir la meilleure correspondance.
Un joint universel télescopique est un composant mécanique essentiel pour les systèmes de transmission modernes qui nécessitent flexibilité, précision et performances fiables. En combinant une compensation angulaire avec une longueur d'arbre réglable, il résout de nombreux défis rencontrés par les connexions rigides traditionnelles.
Pour les entreprises à la recherche de solutions de transmission durables et personnalisées,Jitengfournit des produits professionnels à joints universels télescopiques conçus pour prendre en charge un fonctionnement efficace et stable de la machine.Contactez-nousaujourd'hui pour discuter de vos besoins et découvrir la solution adaptée à votre application.
