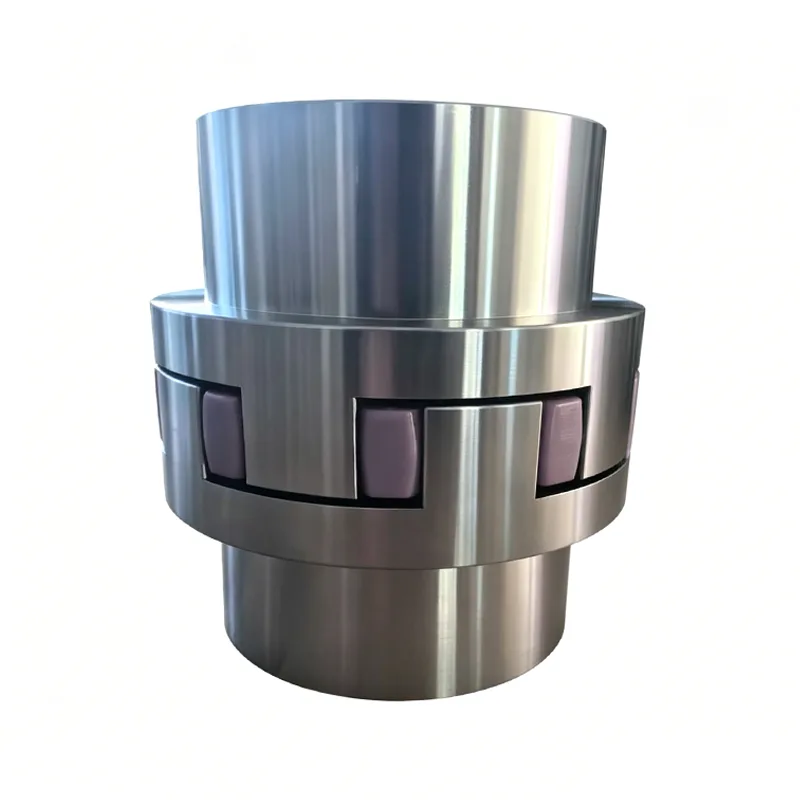

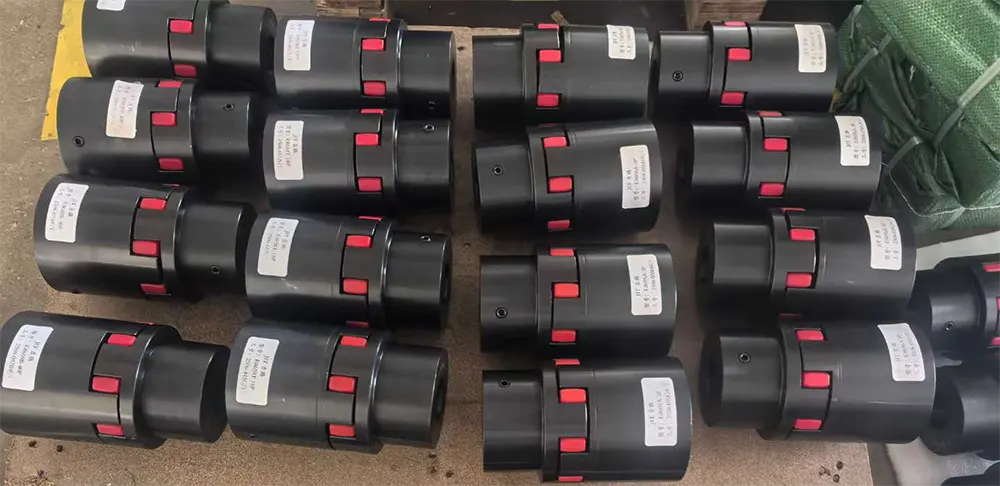

L'accouplement élastique de type étoile est un accouplement tampon élastique de type griffe largement utilisé dans le domaine de la transmission mécanique industrielle. Contrairement aux composants de transmission rigides, il se concentre sur l’amortissement flexible, la réduction du bruit et l’absorption des vibrations, et constitue la fonction principale de l’équipement de protection.
En tirant parti des avantages de plusieurs corps élastiques de dureté en option, de divers boîtiers en matériaux et de diverses méthodes d'installation et de verrouillage, il peut être adapté aux conditions de travail ordinaires, aux impacts légers, aux environnements poussiéreux et humides, et peut remplacer complètement l'accouplement de la série ROTEX importé. Il est compatible avec la grande majorité des machines générales, des équipements d'ingénierie, métallurgiques et chimiques, et présente une polyvalence et une adaptabilité extrêmement fortes.
Ce couplage élastique de type étoile adopte une conception de structure à griffes incurvées de style européen. La combinaison globale est scientifiquement raisonnable, avec une forte stabilité structurelle et convient à un fonctionnement continu à long terme.

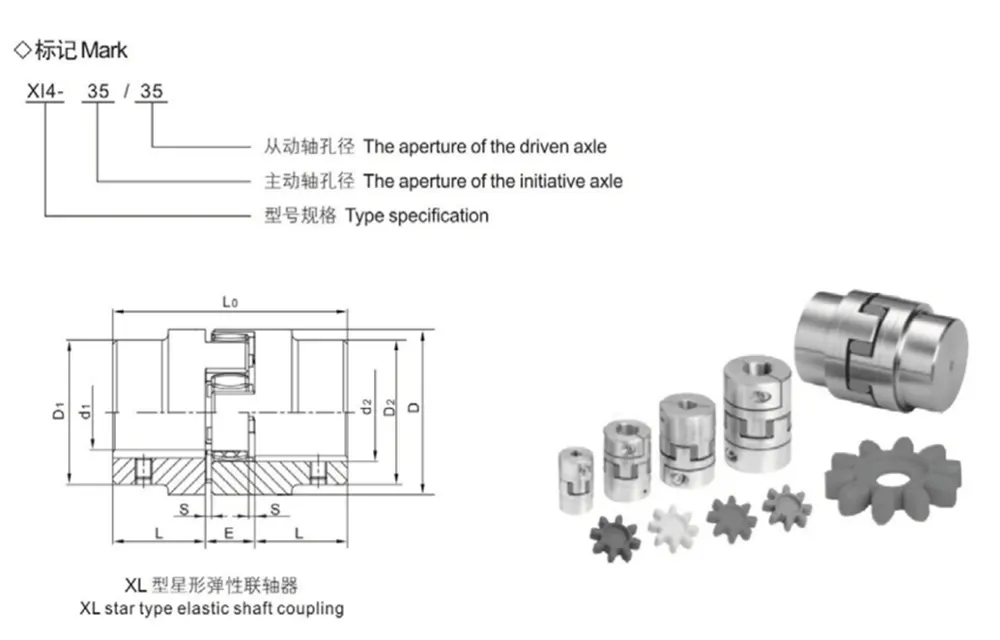

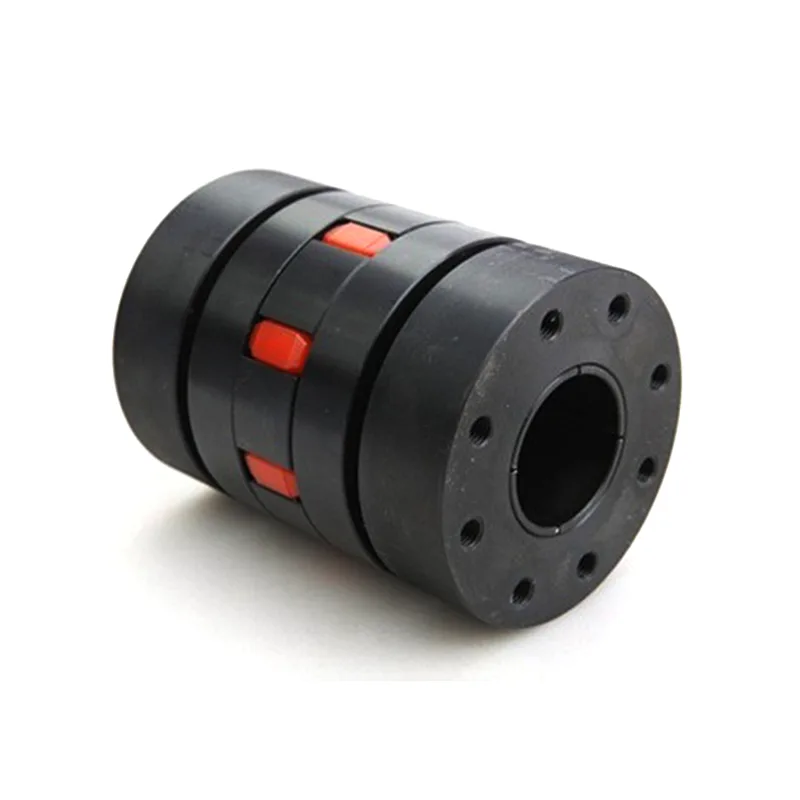

Le produit est composé de deux demi-unités de couplage et d'un tampon élastique intermédiaire en forme d'étoile. Il n’y a pas d’accessoires redondants ou complexes. Le démontage, l'entretien et le remplacement des accessoires ne nécessitent pas d'outils professionnels. L'entretien quotidien est simple et pratique.
Il adopte la structure de griffe standard européenne avec une conception de surface incurvée des griffes. La zone de contact des rainures du coussinet élastique est plus grande, ce qui réduit efficacement la pression superficielle de la surface de la dent en développante. Même dans des conditions de charge élevée, il n'y aura aucun problème tel que la déformation, l'usure ou l'écrasement de la surface des dents.
Il est équipé d'une structure de limite de sécurité. Même si le corps élastique s'use sur une longue période, le corps d'accouplement peut toujours transmettre la puissance de manière stable et ne provoquera pas directement l'arrêt de l'équipement ni l'endommagement du système d'arbre, garantissant ainsi la sécurité de fonctionnement de l'équipement.
Le couplage élastique de type étoile prend en charge plusieurs combinaisons de matériaux et de duretés. Il peut s'adapter précisément au modèle en fonction de la charge, de la vitesse et des conditions de travail du client, éliminant ainsi l'inconvénient d'une seule spécification adaptée à toutes les conditions de travail.
Le corps principal de l'accouplement peut être en fonte en alliage de poudre, en fonte ordinaire, en fonte ductile, en acier, en alliage d'aluminium, etc., adapté à différentes exigences d'utilisation telles qu'une charge légère, une charge moyenne, une charge lourde et un équipement léger.
Le coussinet élastique intermédiaire utilise un matériau en polyuréthane de haute qualité, offrant quatre options de dureté différentes de 80A, 92A, 98A et 64D. Correspondant à différents paramètres de couple, le 92A est le type standard de l'industrie, répondant aux besoins de la grande majorité des conditions de travail courantes.
Les élastomères de dureté différente utilisent des couleurs différenciées pour distinguer, permettant aux clients d'identifier rapidement les spécifications et d'éviter les installations mixtes et les inadéquations de modèles, facilitant ainsi la gestion sur site et le remplacement des pièces de rechange.
L'accouplement élastique de type étoile offre une excellente tolérance environnementale et des performances opérationnelles, capables de s'adapter aux conditions difficiles complexes en extérieur et en atelier. Sa stabilité dépasse de loin celle des accouplements simples ordinaires.
La plage de température de fonctionnement applicable est de -20 ℃ à 80 ℃. Il ne se fissure pas à basse température et ne ramollit pas à haute température et peut être utilisé de manière stable pendant les quatre saisons.
Il présente une bonne résistance à l’huile, à la poussière, au sable et à l’humidité. Il peut fonctionner en continu dans des conditions d’atelier humides, poussiéreuses et légèrement huileuses sans vieillir ni tomber en panne.
En s'appuyant sur les caractéristiques tampons flexibles de l'élastomère polyuréthane, il peut absorber efficacement les vibrations et les impacts générés par le démarrage, l'arrêt et les fluctuations de charge de l'équipement, réduisant ainsi le bruit de l'équipement et protégeant le moteur et l'arbre principal.

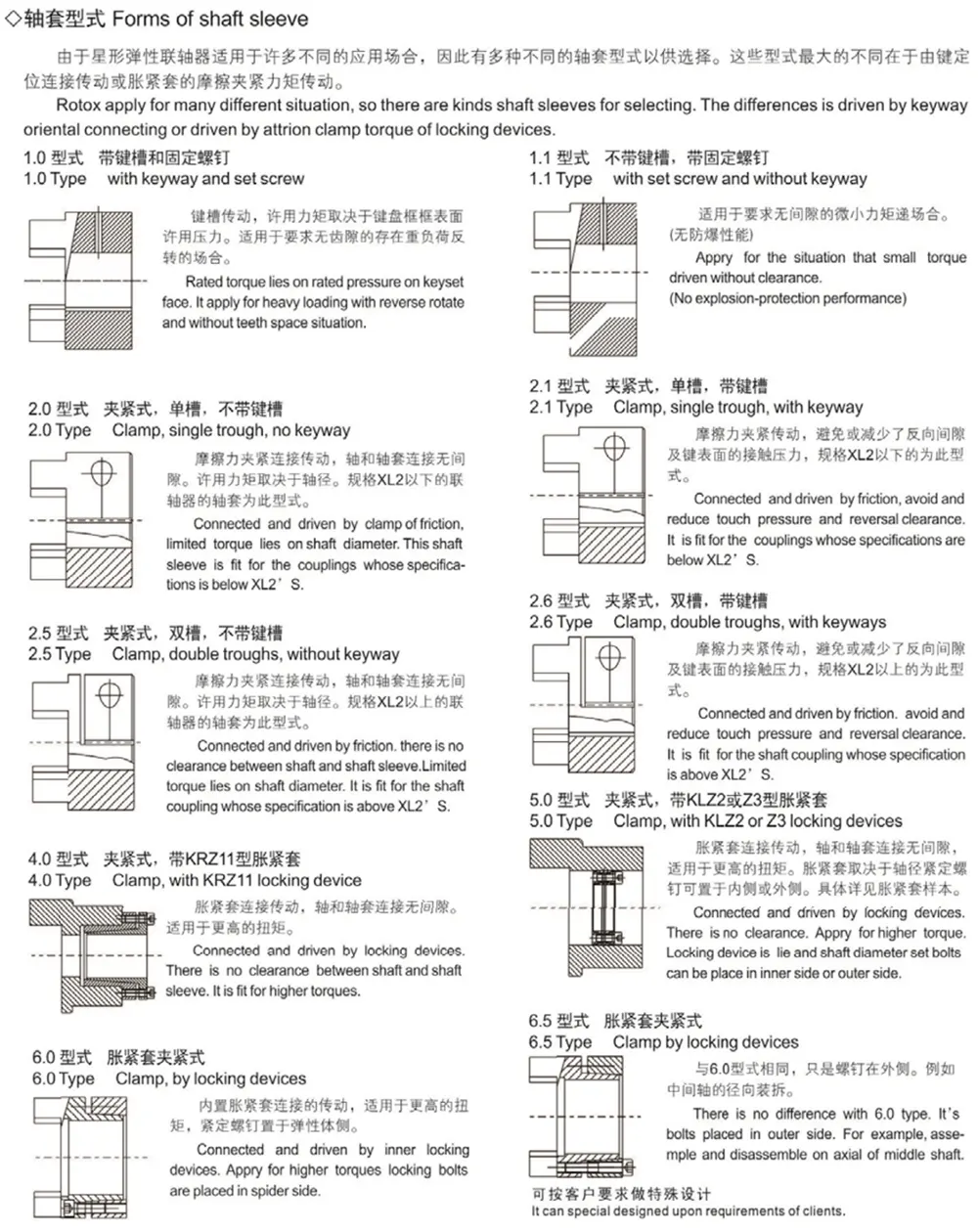

Prend en charge diverses formes de verrouillage telles que la connexion à clé plate, la connexion cannelée, le verrouillage à fente unique et le verrouillage à friction conique. Il convient à différents diamètres d'arbre et exigences d'installation de transmission, assurant une fixation ferme sans glissement.

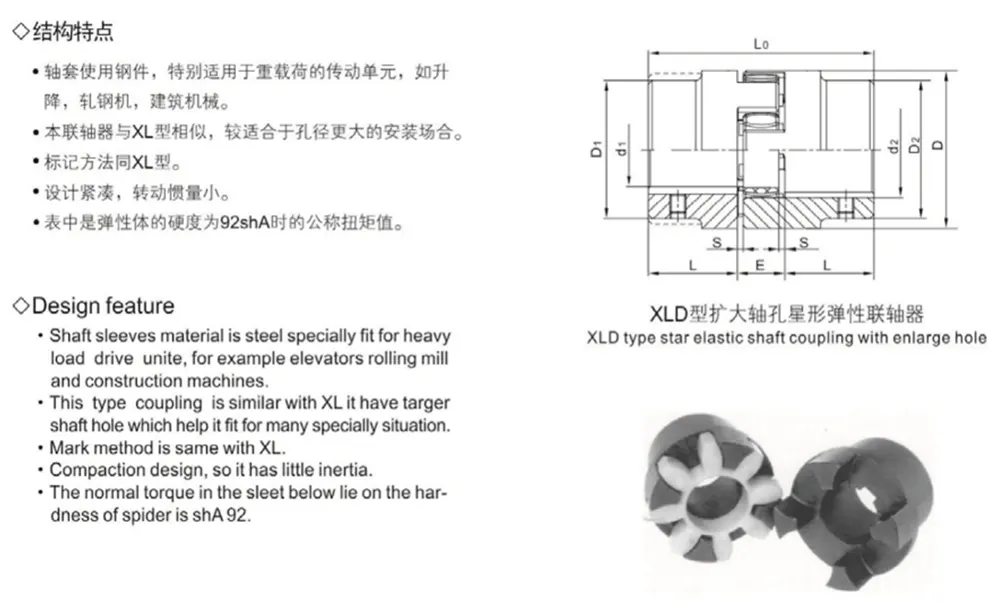

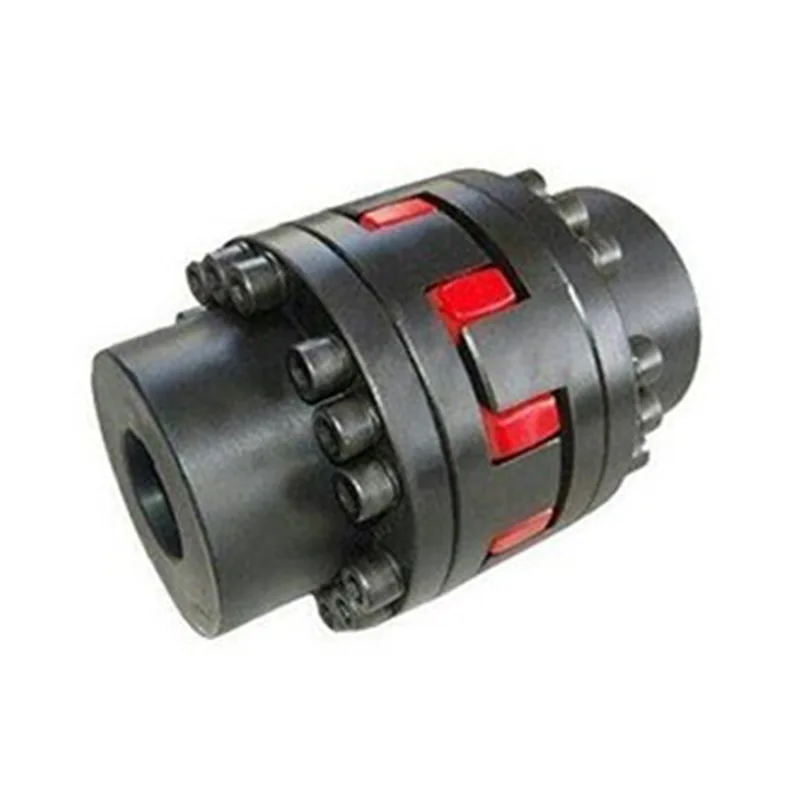

Comprend le type intermédiaire étendu, le type intermédiaire contracté, le type contracté standard, le type à bride, etc. Il peut être adapté à différents espacements d'installation et positions d'installation de scénarios d'équipement.
Les paramètres, les dimensions et les performances peuvent parfaitement correspondre à l'accouplement allemand ROTEX. Il peut remplacer directement les produits importés, réduisant ainsi considérablement le coût d’achat des composants d’équipement.
Divers équipements de transmission conventionnels et dispositifs de transmission de puissance universels pour la connexion d'arbre et la transmission tampon.
Systèmes de transmission de puissance pour équipements techniques de conservation de l'eau et engins de construction, adaptés aux conditions de travail extérieures et fluctuantes à forte charge.
L'accouplement élastique de type étoile peut être adapté aux équipements métallurgiques, miniers et chimiques, capables de résister à des environnements de travail complexes tels que la poussière, la contamination par l'huile et une légère corrosion.
