Pour les achats en gros de l'ensemble de verrouillage de type Z1, un approvisionnement direct auprès du fabricant d'origine, Jiteng, est disponible. Doté d'un design épuré avec un anneau conique intégré, cet ensemble permet une transmission par friction sans clé sans jeu. Il permet une installation rapide sans avoir besoin de chauffage ou d'outils spécialisés. De taille compacte et hautement adaptable, il est disponible dans une gamme complète de spécifications de stock standard et prend en charge des dimensions personnalisées non standard. Il est largement adapté aux applications de transmission de précision impliquant un couple faible à moyen, comme dans les systèmes d'automatisation, les machines CNC et les équipements industriels légers.

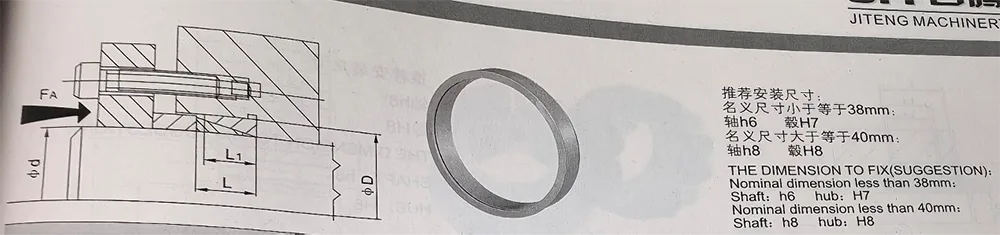

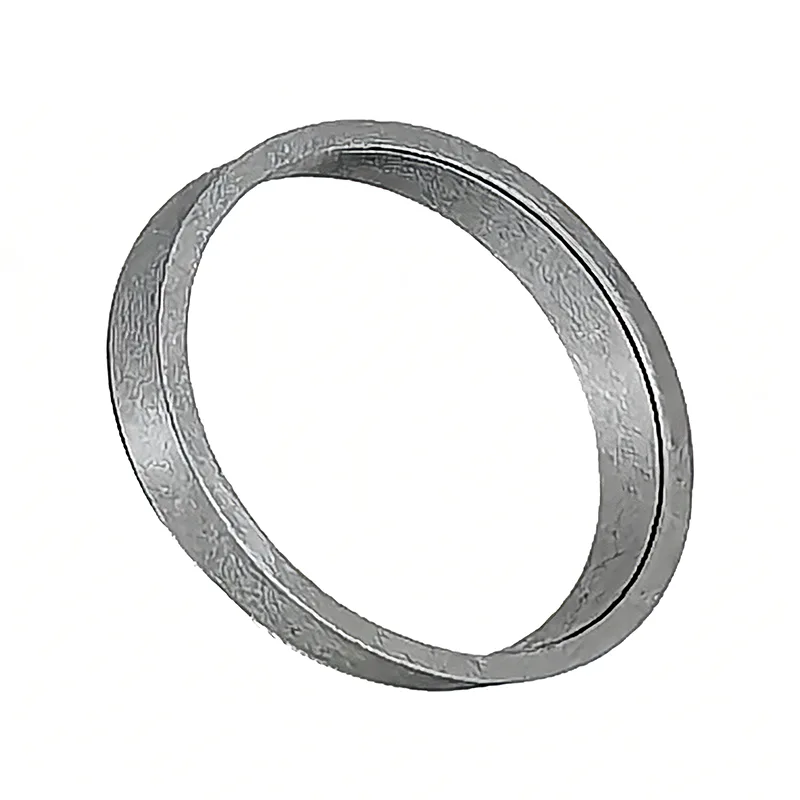

L'ensemble de verrouillage de type Z1 utilise une structure simplifiée et intégrée comprenant des anneaux coniques intérieurs et extérieurs. Il ne nécessite aucun composant de serrage auxiliaire supplémentaire, ce qui se traduit par une longueur axiale globale plus courte et un poids plus léger.
Il résout efficacement les inconvénients associés aux composants de connexion traditionnels, à savoir leur encombrement et leur encombrement excessif. Spécialement conçu pour les systèmes de transmission compacts où l'espace d'installation interne est limité, il sert de composant standard essentiel pour les équipements de transmission de précision à petite échelle.
En évitant les structures de connexion à rainure de clavette traditionnelles, l'arbre et le moyeu ne nécessitent aucune opération de rainurage ou de perçage. Cela élimine fondamentalement les modes de défaillance potentiels tels que la résistance réduite de l'arbre, la concentration des contraintes, l'usure des clavettes et le desserrage lors d'un fonctionnement à long terme.
Le couple est transmis via un frottement uniforme généré par la force de compression entre les surfaces coniques, permettant une transmission sans jeu. Cela garantit une précision de coaxialité élevée et un fonctionnement fluide, prolongeant considérablement la durée de vie des composants de transmission principaux et réduisant efficacement les coûts de maintenance et d'exploitation à long terme.
L'assemblage sur site ne nécessite ni chauffage ni processus de pressage, ni d'outillage spécialisé. L'installation et la fixation sécurisée peuvent être effectuées rapidement en appliquant simplement une pression sur la face d'extrémité.
Le processus de démontage est simple et pratique, et la position d'installation permet un micro-ajustement précis, améliorant ainsi considérablement l'efficacité de l'assemblage, de la maintenance et de la mise à niveau des équipements.
Plusieurs unités peuvent être installées en série pour répondre à des exigences de charge spécifiques, augmentant ainsi efficacement la capacité de charge globale et s'adaptant à une large gamme de conditions de transmission de couple.
L'ensemble de verrouillage de type Z1 est spécialement conçu pour les applications de transmission de précision impliquant un couple faible à moyen. Il est compatible avec un large éventail de types d’équipements, offrant une polyvalence exceptionnelle.
Ses principales applications comprennent les mécanismes de transmission de précision que l'on trouve dans les équipements d'automatisation, les machines d'emballage, les machines d'impression, les machines textiles, les machines-outils CNC, les réducteurs de vitesse à petite échelle, les systèmes de convoyeurs et les ensembles de servomoteurs.
L'ensemble de la série de produits comprend une gamme complète de diamètres d'arbre standard avec une large disponibilité en stock. De plus, le produit prend en charge la personnalisation pour des dimensions non standard, ce qui lui permet de répondre aux exigences uniques d'assemblage et de mise à niveau de différents types d'équipements.
Le processus d'installation est extrêmement simple, ne nécessitant aucun traitement thermique, outils spécialisés ou procédures complexes. L'assemblage peut être réalisé rapidement en appliquant simplement une compression axiale, et le démontage se fait sans effort, ne nécessitant que le desserrage des fixations. La position d'installation est librement réglable, ce qui réduit considérablement les coûts de main-d'œuvre et de temps associés à la maintenance de l'équipement et au remplacement des composants.
L'utilisation est très flexible : une seule unité peut être utilisée indépendamment, ou plusieurs unités peuvent être empilées en série pour augmenter la capacité de charge, offrant ainsi une adaptabilité complète à diverses conditions de charge de couple.
- Q1 : Quel est le plus grand avantage de l'ensemble de verrouillage de type Z1 par rapport aux connexions à clé traditionnelles ?
- A1 : Les connexions à clavette traditionnelles nécessitent l'usinage de rainures de clavette et le perçage de trous, ce qui affaiblit l'intégrité structurelle de l'arbre et crée des points de concentration de contraintes. Sur de longues périodes de fonctionnement, cela entraîne souvent une usure, un desserrage et le développement d'un jeu de transmission. Le modèle Z1 utilise un mécanisme de transmission sans clé basé sur la friction ; il ne cause aucun dommage à l'arbre, assure une transmission sans jeu et offre une concentricité supérieure. Par conséquent, sa précision opérationnelle et sa stabilité dépassent de loin celles des connexions à clé traditionnelles, tout en nécessitant un entretien minimal dans le temps.
- Q2 : L'installation de l'ensemble de verrouillage Z1 nécessite-t-elle un chauffage, un montage à pression ou un équipement spécialisé ?
- A2 : Non. Le modèle Z1 présente une conception structurelle « sans chaleur et sans pression ». Cela ne nécessite ni outils spécialisés ni procédures complexes ; l'assemblage est complété simplement en serrant des boulons standard pour appliquer une compression axiale. Le démontage et le réglage fin de la position sont extrêmement pratiques, réduisant considérablement les obstacles à l'installation sur site.
- Q3 : Que faut-il faire si la charge de couple de l'équipement est élevée et qu'une seule unité d'assemblage de verrouillage Z1 n'a pas une capacité de charge suffisante ?
- A3 : Vous pouvez utiliser une configuration d'installation en série multi-unités. En empilant plusieurs unités en fonction des conditions de fonctionnement réelles, vous pouvez augmenter efficacement la capacité de charge globale. Cela offre une adaptabilité flexible pour les applications à charge moyenne à élevée sans avoir besoin de passer à un ensemble de verrouillage de plus grande taille, offrant ainsi une adaptabilité et une rentabilité supérieures.
- Q4 : Quels types d'équipements sont principalement compatibles avec l'ensemble de verrouillage de type Z1 ? Une personnalisation non standard est-elle disponible ?
- A4 : Ce produit est principalement conçu pour les applications de transmission de précision impliquant des charges de couple faibles à moyennes. Il est compatible avec les équipements de secteurs tels que l'automatisation, l'emballage, l'impression, le textile, les machines CNC, les réducteurs à petite échelle et les systèmes de servomoteurs. Les tailles standard sont facilement disponibles en stock et nous prenons également en charge la personnalisation des diamètres d'alésage non standard et des dimensions spéciales, ce qui rend le produit idéal pour la modernisation d'équipements plus anciens et pour répondre aux exigences d'installation uniques.
- Q5 : Compte tenu de sa structure de transmission sans clé basée sur la friction, y a-t-il un risque de glissement ou de desserrage lors d'un fonctionnement à long terme ?
- A5 : Non. Le Z1 transmet le couple en s'appuyant sur le frottement de compression uniforme généré par les surfaces coniques. Il assure une répartition uniforme de la charge et une transmission sans jeu, éliminant ainsi l'usure et le jeu résultant généralement associés aux connexions à clavette. Une fois correctement assemblé et serré, il reste très résistant au glissement ou au desserrage lors d'un fonctionnement prolongé et continu, garantissant ainsi une précision de transmission stable. Cela le rend parfaitement adapté à une utilisation dans les systèmes d'asservissement de précision et les machines fonctionnant en continu.
