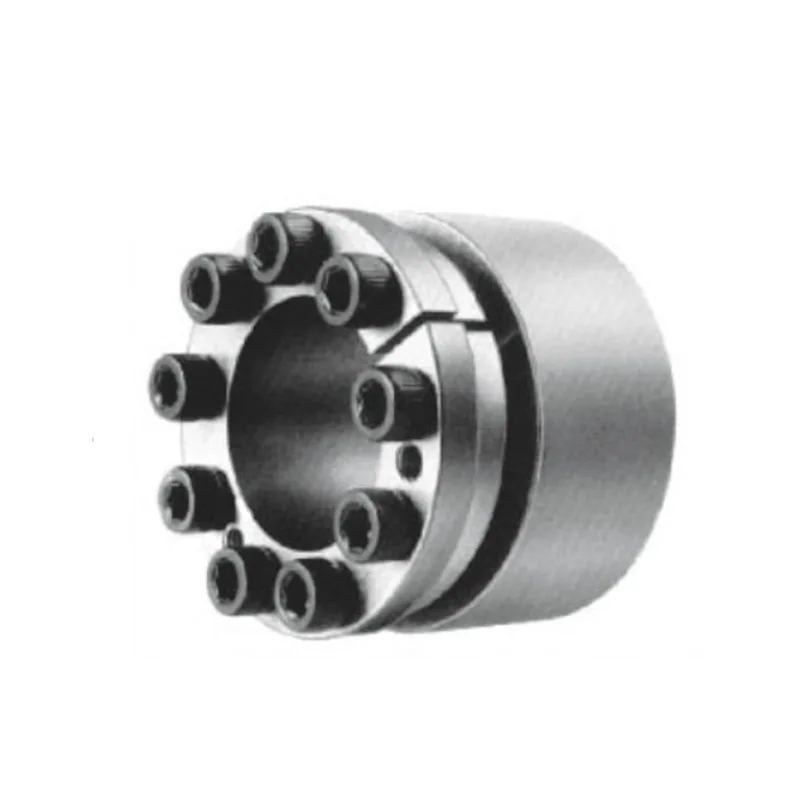

L'ensemble de verrouillage de type Z4 se distingue des ensembles de verrouillage conventionnels de petite à moyenne taille en tant que composant d'accouplement de gros calibre et robuste. Il est spécifiquement conçu pour relever les défis industriels critiques associés aux grands équipements industriels, tels que les difficultés de transmission d'un couple ultra élevé, l'instabilité du verrouillage et la susceptibilité des connexions à clé traditionnelles aux dommages. Tirant parti de sa structure élargie, épaissie et intégrée, combinée à des processus de traitement thermique de précision, l'assemblage atteint un équilibre optimal entre une capacité de charge élevée, la protection de la structure de base de l'équipement hôte et une maintenance rentable. Par conséquent, il constitue un composant de connexion sans clé essentiel et indispensable à la fois pour l'installation initiale de nouvelles machines industrielles lourdes et pour la modernisation et la mise à niveau d'équipements vieillissants.
1. Structure intégrée, épaissie et de grand diamètre : adoptant une conception de pointe qui est agrandie, élargie et épaissie en une seule unité intégrée, cet assemblage présente de larges marges de matériau pour les diamètres intérieur et extérieur, ce qui constitue une différence nette par rapport aux structures à paroi mince typiques des petits assemblages de verrouillage conventionnels. La structure globale présente une rigidité supérieure, tandis que la zone de contact des surfaces coniques est considérablement élargie. Cela fournit une base structurelle robuste pour transmettre un couple ultra-élevé, garantissant que l'assemblage est structurellement optimisé pour répondre aux exigences lourdes des machines à grande échelle.
2. Verrouillage bidirectionnel uniforme (axial et radial) : lors de la compression, le produit génère une force de verrouillage axial uniforme ainsi qu'une force de serrage radiale stable et puissante, assurant une répartition de la force sans « zones mortes » (zones non chargées). Cela élimine les problèmes tels qu'une surcompression localisée ou un desserrage irrégulier, permettant à l'assemblage de résister aux immenses charges de choc statiques et dynamiques caractéristiques des machines à grande échelle sur des périodes prolongées. Il est parfaitement adapté aux environnements de production continue à haute intensité fonctionnant 24 heures sur 24.
3. Extension de capacité via l'empilage en série : Bien qu'une seule unité soit suffisante pour répondre aux exigences standard de transmission à couple élevé, l'ensemble de verrouillage de type Z4 prend en charge l'empilage de plusieurs unités en série pour gérer des conditions de fonctionnement extrêmes et à couple ultra élevé. Cela permet une expansion flexible du plafond porteur global, répondant ainsi efficacement aux exigences de transmission diverses et spécialisées de divers types de machines industrielles lourdes.
- Préserve la résistance d'origine de l'arbre ; Élimine la fracture et la déformation de l'arbre : les connexions à clavette traditionnelles nécessitent le fraisage de fentes ou le perçage de trous dans l'arbre, un processus qui affaiblit intrinsèquement l'intégrité structurelle de l'arbre et crée des points de concentration de contraintes. La conception sans clé de l'ensemble de verrouillage de type Z4 contourne ces modifications invasives, préservant ainsi la résistance structurelle d'origine de l'arbre et éliminant complètement les risques de fracture ou de déformation de l'arbre. L'ensemble de verrouillage de type Z4 utilise une méthode de montage purement sans clé, éliminant le besoin d'usinage secondaire sur les arbres ou les composants du moyeu. Cela préserve entièrement l'intégrité structurelle d'origine de la base d'équipement, évitant ainsi fondamentalement des problèmes tels que la rupture de l'arbre ou la déformation dans des conditions de fonctionnement à forte charge.
- Élimine l'usure des rainures de clavette et empêche le relâchement/le glissement de la transmission : la transmission du couple repose sur un contact de friction serré entre les surfaces coniques ; sans rainures de clavette susceptibles de s'user et sans espace de jeu dans l'ajustement, l'ensemble reste exempt de défauts, tels que des connexions desserrées, un glissement de transmission ou une dégradation de puissance, même lors d'un fonctionnement prolongé à forte charge. Cela améliore considérablement la stabilité opérationnelle de l’équipement et réduit le risque de temps d’arrêt soudain et inattendu.
- Modernisation polyvalente pour les équipements nouveaux et existants : ne nécessitant aucune modification du corps structurel principal de l'équipement, cet assemblage sert également de composant standard pour les nouvelles machines lourdes ou de remplacement direct des systèmes de connexion à clé vieillissants et défaillants. Il permet une mise à niveau rapide des systèmes de transmission des équipements, offrant de faibles coûts de mise à niveau et des avantages opérationnels immédiats.
Fabriqués à partir d'acier allié à haute résistance soigneusement sélectionné et façonnés par usinage CNC de précision, les composants présentent une densité de matériau élevée et une résistance exceptionnelle aux contraintes de compression et de torsion. Par rapport aux ensembles de verrouillage standard en acier au carbone, cette conception offre une résistance à la fatigue considérablement améliorée sous de lourdes charges, ce qui la rend parfaitement adaptée à un fonctionnement prolongé dans des conditions de charge ultra-élevées.
Soumis à un double processus de traitement thermique impliquant une trempe et une trempe professionnelles, le produit atteint un équilibre optimal entre une dureté élevée et une ténacité élevée. Il résiste à la déformation sous de lourdes charges sans succomber à une rupture fragile ; sa structure métallographique interne reste stable, assurant une haute résistance aux dommages dus à la fatigue, même dans des conditions de charge alternée prolongées.
Doté d'un traitement de surface avancé pour une résistance améliorée à la rouille et à la corrosion, l'assemblage offre une protection multifonctionnelle contre l'huile, l'humidité et la poussière. Il fonctionne de manière fiable dans des environnements complexes et difficiles, tels que les ateliers de l'industrie lourde, les installations extérieures et les environnements poussiéreux ou humides, prolongeant ainsi efficacement la durée de vie du produit.
L'ensemble de verrouillage de type Z4 ne nécessite aucun équipement de chauffage, de montage à pression ou d'outillage spécialisé. Le verrouillage et le positionnement précis sont obtenus simplement en serrant les boulons de fixation. Ce processus d'assemblage est à la fois simple et très efficace, réduisant considérablement le temps global requis pour l'assemblage des équipements.
Les positions d'installation peuvent être ajustées avec précision selon les besoins, s'adaptant ainsi à des écarts mineurs d'assemblage de l'équipement. Cela simplifie l'alignement et la mise en service sur site, tout en garantissant un démontage et un remontage faciles, économisant ainsi du temps et des efforts lors de la maintenance future de l'équipement et du remplacement des composants.
Élimine complètement les opérations d'usinage secondaires, telles que le fraisage des rainures de clavette ou le perçage de trous dans les arbres et les moyeux, simplifiant ainsi le processus de fabrication des composants. Cela raccourcit le cycle global de production et d'assemblage des équipements, réduisant directement les coûts de l'entreprise pour l'usinage des consommables et de la main d'œuvre.
1. Adaptabilité à deux scénarios, haute flexibilité : convient également aux installations d'équipement d'origine standard dans de nouvelles machines industrielles à grande échelle et à la modernisation structurelle des systèmes de transmission dans des équipements vieillissants. Il résout parfaitement les défis associés aux connexions de transmission à couple élevé dans les machines lourdes, offrant une applicabilité illimitée dans divers scénarios.
2. Spécifications complètes, sélection et stockage faciles : La gamme de produits présente une gamme complète de spécifications, avec des modèles standard constamment conservés en stock. Cela simplifie le processus d'approvisionnement et de sélection, facilite le stockage en vrac et permet de répondre rapidement aux demandes d'approvisionnement en matière d'intégration de nouveaux équipements, de maintenance de projet et de remplacements en vrac.
3. Économie à long terme, rentabilité élevée : une fois assemblé, il garantit un fonctionnement stable à long terme avec un faible taux de défaillance, des coûts de maintenance minimes et des cycles de remplacement prolongés. Comparé aux connexions à clé traditionnelles et aux disques rétractables standard, il offre un coût total de possession nettement inférieur, ce qui en fait l'accessoire économique de choix pour les équipements lourds et à grande échelle.
- Q1 : Quelle est la différence fondamentale entre l'ensemble de verrouillage de type Z4 et les disques rétractables des séries Z1/Z2/Z3 ?
R1 : Les séries Z1 et Z2 sont des modèles standard à usage général conçus pour les applications à couple faible à moyen, tandis que la série Z3 est un modèle standard pour usage intensif. En revanche, le type Z4 est un modèle robuste spécialisé conçu exclusivement pour les grands diamètres et les applications à couple ultra élevé. Il présente une structure intégrale épaissie et élargie, spécialement conçue pour s'interfacer avec les grands arbres de transmission et les ensembles roue/disque robustes. Sa capacité portante et sa résistance structurelle dépassent de loin celles des autres modèles, ce qui en fait la solution idéale pour les conditions de fonctionnement exigeantes des machines industrielles lourdes à grande échelle.
- Q2 : Si des équipements de grande taille fonctionnent en continu sous de lourdes charges pendant des périodes prolongées, y a-t-il un risque que la frette de serrage Z4 glisse ou se desserre ?
A2 : Le Z4 présente une zone de contact conique exceptionnellement grande et une force de serrage radiale uniforme. Associé à sa structure renforcée et traitée thermiquement, il présente une résistance supérieure aux chocs et à la fatigue. Utilisant un mécanisme de transmission sans clé basé sur la friction, il garantit un jeu nul ; il reste solidement verrouillé, sans glisser ni se desserrer, même pendant un fonctionnement continu prolongé et de haute intensité ou dans des conditions de charge fluctuantes.
- Q3 : Comment l'utilisation d'ensembles de verrouillage de type Z4 peut-elle aider les entreprises à réduire leurs coûts de production ?
A3 : Il élimine complètement les coûts d'usinage secondaires associés au fraisage des rainures de clavette et au perçage des trous dans les arbres et les moyeux, économisant ainsi sur les dépenses de main-d'œuvre et de consommables pour les opérations d'usinage. De plus, il évite les pannes telles que la rupture de l'arbre, l'usure des clavettes et le desserrage de la transmission, minimisant ainsi les pertes dues aux temps d'arrêt de l'équipement et réduisant la fréquence de remplacement des composants. Cela se traduit par une réduction significative des coûts globaux de maintenance et d’exploitation à long terme.
- Q4 : L'ensemble de verrouillage Z4 est-il adapté à la modernisation d'équipements industriels plus anciens et à grande échelle ?
A4 : L'ensemble de verrouillage de type Z4 offre une grande polyvalence et une installation réglable, ne nécessitant aucune modification à la structure principale de l'équipement. Il peut servir de remplacement direct aux connexions à clavette vieillissantes ou aux ensembles de verrouillage standard défaillants, permettant la mise à niveau rapide des systèmes de transmission dans les machines à grande échelle. Cela garantit un délai de mise à niveau court et offre des performances stables et fiables.
