Contrairement aux accouplements élastiques à base de caoutchouc, l'accouplement à broches élastiques de type HL utilise du nylon haute résistance pour ses broches de transmission, tirant parti de la ténacité et de la résistance au cisaillement inhérentes du matériau en nylon pour faciliter la transmission de puissance. Alors que les méthodes traditionnelles d'entraînement direct rigide sont sujettes à des problèmes courants tels que l'usure des rainures de clavette, la fracture des composants, les vibrations de l'équipement et les bruits anormaux, ce produit offre une solution parfaite ; il s'appuie sur les broches en nylon pour amortir l'impact des démarrages et des arrêts tout en amortissant les vibrations causées par les charges alternées.
1. Le matériau des composants élastiques est du lin, il présente donc une dureté et une résistance élevées à l'usure et s'applique aux circonstances avec causticité.
2. Surface circulaire de l'anneau de frein métallique actionné par trempe.
3. Les dimensions de l'alésage, les dimensions de la rainure de clavette et la méthode de désignation de l'accouplement sont conformes aux exigences de la norme GB/T 3852-1977, « Types de connexion et dimensions des alésages d'arbre ». Les alésages des deux moitiés d'accouplement peuvent être sélectionnés indépendamment et combinés dans n'importe quelle configuration.
4. Température fonctionnante : De-20 à +70℃.
5. La norme d'origine est la norme internationale GB5051-85.

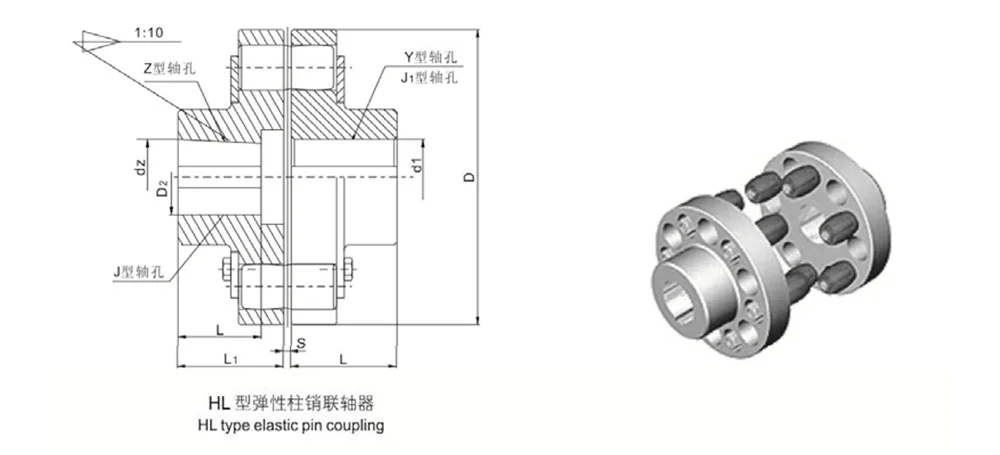

Pour le type Zand J avec contre-alésage, la longueur d'ajustement n'est pas incluse, la valeur L est indiquée sur le dessin ci-dessous.
Accouplement à goupille élastique de type HL6
Extrémité d'entraînement : trou d'arbre de type Y, rainure de clavette de type A, d1 est de 65 mm, L est de 142 mm
Extrémité entraînée : trou d'arbre de type Y, rainure de clavette de type A, d2 est de 75 mm, L est de 142 mm
Couplage : HL6 YA75×142YA65×142 GB/T5014-2003
Le matériau de la broche est du Lylon MC6
Afin d'améliorer les conditions de toucher et de compenser la capacité, une extrémité de la broche doit être transformée en forme de tambour.
L'accouplement à broches élastiques de type HL a été spécifiquement optimisé pour les environnements d'exploitation standard caractérisés par des démarrages/arrêts fréquents et des charges instables. Il est compatible avec la grande majorité des équipements mécaniques à usage général impliquant des charges moyennes, optimisant ainsi l'état de fonctionnement des équipements dès la source.
- Adaptabilité aux inversions fréquentes : spécialement conçus pour les systèmes de transmission nécessitant des démarrages/arrêts répétitifs et une commutation directionnelle continue, les composants élastiques en nylon possèdent une résistance suffisante pour résister aux charges d'impact générées par les directions alternées sur le long terme, évitant ainsi efficacement les problèmes liés au vieillissement ou à la rupture du matériau.
- Amortissement des fluctuations de charge : en cas de fluctuations de charge mineures ou de charges de pointe momentanées pendant le fonctionnement, les broches en nylon utilisent leur élasticité inhérente pour amortir l'impact et dissiper la force, empêchant ainsi le bruit de transmission et les vibrations de l'équipement causées par l'instabilité de la charge.
- Atténuation des inconvénients des connexions rigides : servant de remplacement aux accouplements rigides monobloc traditionnels, ce produit adoucit les impacts sévères associés aux connexions directes rigides, éliminant efficacement les pannes d'équipement courantes telles que la rupture de composants, l'usure des rainures de clavette, les vibrations du corps et le bruit de fonctionnement.
- Mécanisme de protection sacrificiel contre les surcharges : en cas de conditions de fonctionnement anormales, telles qu'un blocage d'équipement, un calage ou une surcharge momentanée, les broches internes en nylon sont conçues pour échouer en premier par rupture de cisaillement, coupant ainsi activement l'ensemble du chemin de transmission du couple. - Protection des équipements de base de grande valeur : les surcharges sont efficacement interceptées par le cisaillement des broches élastiques, empêchant leur propagation aux composants structurels en aval. Cela offre une protection robuste aux composants essentiels coûteux, tels que les moteurs, les réducteurs et les broches, les protégeant contre les dommages irréversibles.
- Protection mécaniquement stable : l'ensemble du mécanisme de protection est de nature purement mécanique ; il n'est pas affecté par des facteurs tels que les pannes de courant, les pannes de signal ou les interférences environnementales. Par conséquent, sa stabilité de protection dépasse de loin celle des systèmes de sécurité électroniques basés sur des alarmes, ce qui le rend parfaitement adapté aux environnements d'atelier industriels complexes et difficiles.
Par rapport aux accouplements élastiques standard, l'accouplement à broche élastique de type HL offre une capacité de charge plus élevée et couvre une gamme plus large de scénarios d'application. Il est capable d’accueillir simultanément différents types d’équipements de transmission de charge moyenne dans plusieurs secteurs.
- Application ciblée : principalement conçu pour les environnements d'exploitation à charge moyenne, il est parfaitement adapté aux équipements mécaniques impliquant des démarrages et des arrêts fréquents, des inversions de direction et des charges de choc alternées. Il répond efficacement aux lacunes de l'industrie, en particulier la capacité de charge insuffisante des accouplements en caoutchouc et le manque d'absorption des chocs inhérent aux accouplements rigides.
- Polyvalence dans toutes les industries : la compatibilité du produit n'est pas limitée par la catégorie d'équipement ; il peut être mis en œuvre avec succès dans des machines minières, des installations de production industrielle complètes, diverses machines de traitement de l'industrie légère, ainsi que des machines à fluides telles que des pompes à eau et des ventilateurs.
- Adaptabilité aux équipements nouveaux et existants : Doté de dimensions standardisées, l'accouplement peut être directement préinstallé en tant que composant OEM dans un nouvel équipement. Il constitue également un remplacement idéal pour les anciens accouplements usés des machines existantes ; le processus de mise à niveau est peu difficile et ne nécessite aucune modification de la structure de transmission d'origine de l'équipement.
En tant que fabricant d'origine de l'accouplement à broches élastiques de type HL, notre société a consacré des années à la R&D et à la fabrication de divers accouplements élastiques et limiteurs de couple. Nous fournissons des services d'assistance complets et à guichet unique aux acheteurs nationaux et internationaux, couvrant chaque étape, du contrôle qualité et de la livraison des produits à la sélection des produits et au support après-vente.
Toute la série d'accouplements de type HL est produite en interne et intégrée. Les épingles élastiques en nylon, le seul composant externalisé, sont fabriquées à partir de matières premières strictement achetées, de haute pureté et résistantes à l'usure. Chaque lot est soumis à des tests rigoureux de couple et de cisaillement avant de quitter l'usine.
Nous maintenons un inventaire prêt de modèles d’accouplements standard et de broches en nylon de rechange. Nous sommes équipés pour exécuter des commandes allant des échantillons unitaires aux achats en gros à grande échelle, éliminant ainsi les longs délais de livraison généralement associés aux cycles de fabrication personnalisés.
Notre équipe technique analyse des facteurs tels que le type de charge de l'équipement, la fréquence marche-arrêt et les paramètres de diamètre de l'arbre pour distinguer les séries de produits à broches élastiques HL et à manchons élastiques TL, offrant ainsi à chaque client la solution d'accouplement la plus appropriée.
Nous fournissons gratuitement des dessins dimensionnels et des tutoriels d'installation, et proposons des conseils techniques à distance spécifiquement pour nos clients étrangers. De plus, nous prenons en charge la personnalisation de tailles d'alésage et de broches non standard avec des niveaux de dureté spécialisés pour garantir la compatibilité avec les équipements fonctionnant dans des conditions uniques.
