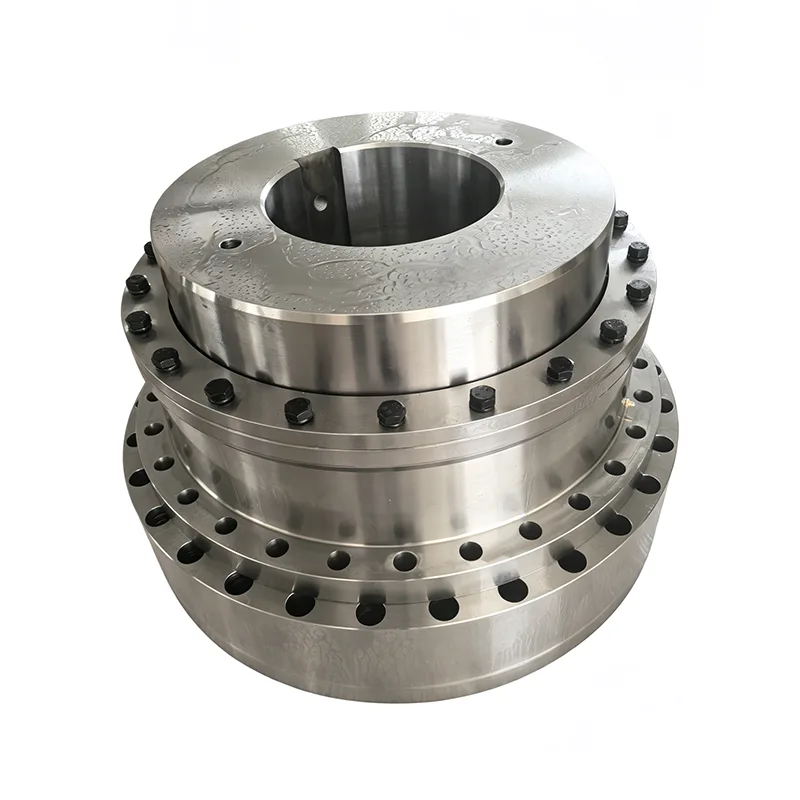

L'accouplement à engrenages à tambour de type GICL sert de composant de connexion robuste de base dans les systèmes de transmission de puissance industriels. Utilisant une structure de maillage unique qui associe des dents externes convexes (couronnées) à des dents internes droites, il surmonte les limites des accouplements à engrenages à dents droites standard, qui souffrent de capacités limitées de compensation du désalignement, en exploitant le profil incurvé de ses dents d'engrenage pour obtenir une compensation multidirectionnelle des désalignements d'installation.
Ce produit présente une capacité de couple maximale exceptionnelle et une perte de puissance minimale. Il est capable de prendre en charge le fonctionnement continu et à pleine charge de machines lourdes, telles que des broyeurs à boulets et des concasseurs, sur des périodes prolongées, tout en étant également parfaitement adapté aux ensembles de transmission et aux équipements de haute précision fonctionnant dans des environnements difficiles en plein air.

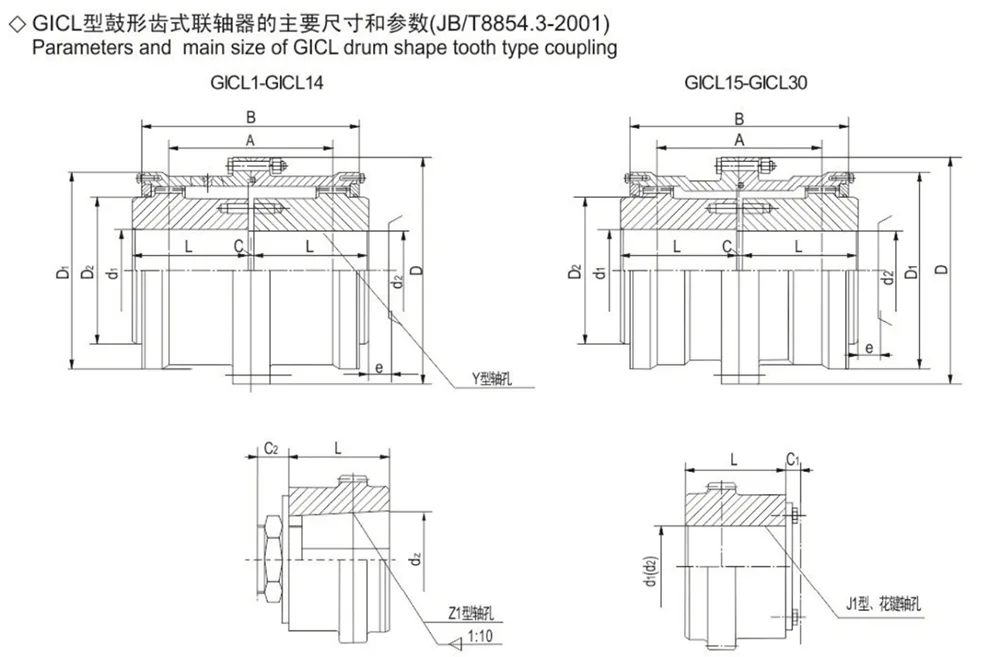

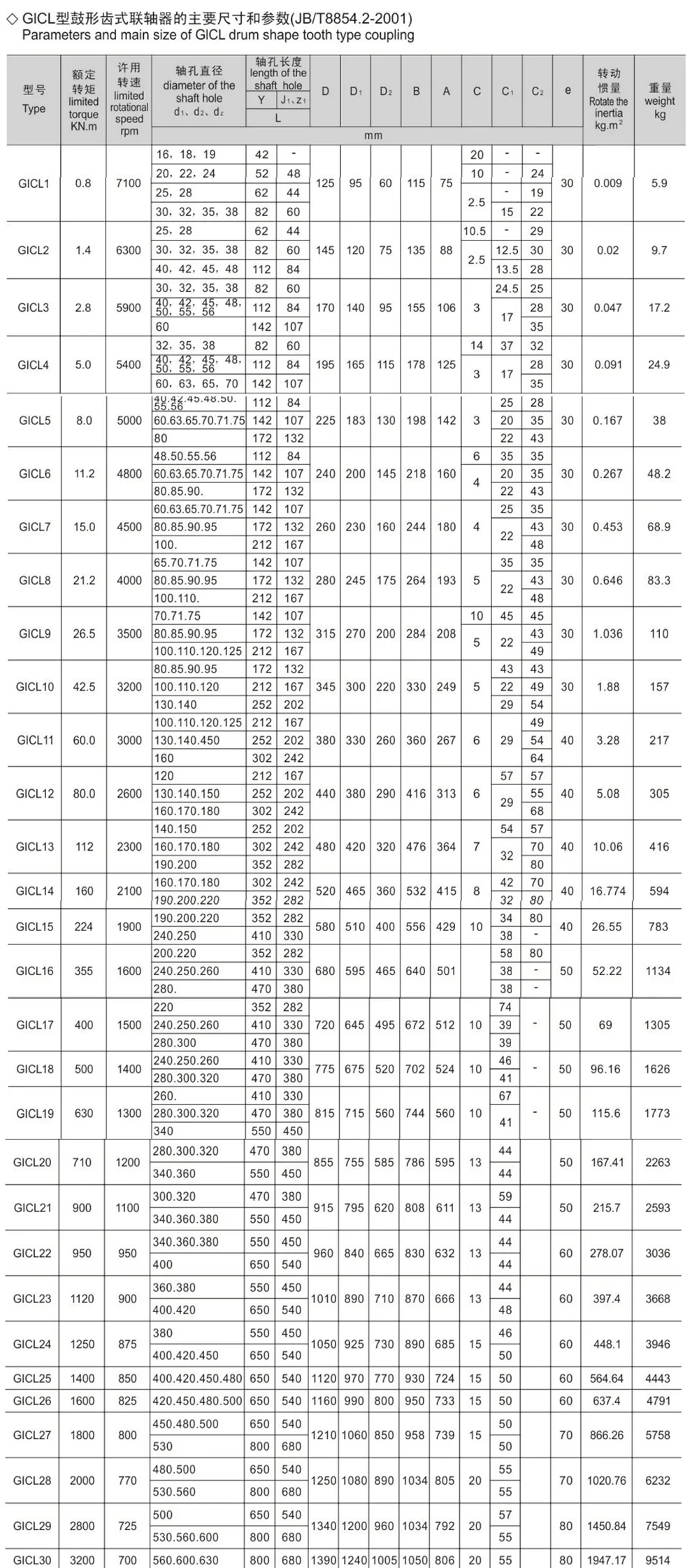

1. La qualité et le moment d'inertie sont des approximations calculées en fonction du plus petit diamètre et de la plus grande longueur d'axe.
2. Les bagues d'étanchéité sont adoptées par la surface circulaire feutrée par le caoutchouc.
3. En fonction des besoins, le trou de l'essieu J1 ne peut pas utiliser d'anneau de bloc à l'extrémité.
4. Autoriser la compensation d'orientation1° 30'

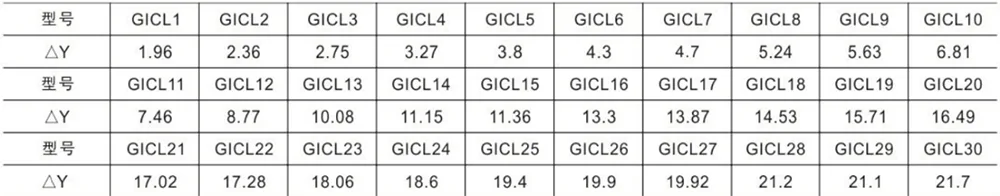

5. Autoriser la compensation radiale, Y est conforme à la liste suivante
L'accouplement à engrenages à tambour de type GICL offre une capacité de couple nominal exceptionnelle et une perte de transmission de puissance extrêmement faible, ce qui se traduit par une efficacité de transmission élevée. Il facilite les économies d'énergie et la réduction des coûts, même lors d'un fonctionnement prolongé à pleine charge, répondant ainsi efficacement aux demandes de puissance continue des machines lourdes à haut rendement.
Grâce à sa structure d'engrenage couronnée unique, qui utilise le jeu inhérent fourni par les profils de dents incurvés, l'accouplement peut simultanément compenser les désalignements axiaux, radiaux et angulaires. Cela résout efficacement le défi à l’échelle de l’industrie consistant à obtenir un alignement coaxial précis lors de l’assemblage de l’équipement.
L'accouplement fournit des effets inhérents d'amortissement et d'amortissement des vibrations pendant le fonctionnement, ce qui se traduit par de faibles niveaux de bruit globaux. Il assure une transmission de puissance fluide dans des conditions de fonctionnement à haute et basse vitesse, réduisant efficacement les vibrations globales de la machine et l'usure des composants, prolongeant ainsi la durée de vie de l'ensemble du système de transmission.
L'accouplement à engrenages à tambour de type GICL est compatible avec une large gamme de machines lourdes courantes, notamment les broyeurs à boulets, les concasseurs, les palans, les convoyeurs, les laminoirs, les treuils, les pompes chimiques et les compresseurs à grande échelle. Il sert de composant de connexion fréquemment spécifié pour les fabricants d'équipement d'origine (OEM) de machines industrielles lourdes.
Qu'il soit déployé dans des environnements extérieurs difficiles exposés au vent et à la pluie, dans des ateliers à forte charge nécessitant une production continue 24 heures sur 24, ou dans des stations de transmission de précision où une précision d'alignement élevée est primordiale, ce couplage maintient des performances stables et fiables.
Hautement adaptables à divers environnements et caractérisés par de faibles taux de défaillance sur le terrain, ces composants offrent des coûts globaux d'approvisionnement et de maintenance contrôlables. Ils se distinguent en tant que composants standard très rentables pour divers systèmes de transmission robustes trouvés dans les applications industrielles et minières.
En tirant parti de nos propres lignes de traitement internes, nous obtenons une production totalement autonome sur l’ensemble du flux de travail – du contrôle qualité, de la personnalisation et de la tarification au support après-vente – éliminant ainsi les majorations imposées par les intermédiaires.
Tous les produits sont fabriqués et expédiés dans le strict respect des normes industrielles en vigueur. Chaque unité finie est soumise à un processus d'inspection rigoureux en trois étapes : vérification dimensionnelle de précision, test de couple nominal réel et inspection visuelle complète - pour garantir une qualité d'usine sans compromis.
Nous proposons des services de personnalisation flexibles pour répondre aux exigences spécifiques des clients, notamment les dimensions externes non standard et les diamètres d'alésage spécialisés. De plus, nous pouvons concevoir des modèles modifiés sur mesure, spécialement conçus pour résister à des conditions de fonctionnement difficiles, telles que des environnements corrosifs ou des températures extrêmes.
En éliminant les niveaux de majorations intermédiaires, nous proposons des prix compétitifs, avec des tarifs encore plus avantageux pour les commandes groupées. Nous fournissons une assistance technique et un service après-vente complets, fournissant en permanence des solutions de transmission rentables à un large éventail d'entreprises industrielles et minières.
Q1 : Quelle est la principale différence entre l’accouplement à engrenages à tambour de type GICL et un accouplement à engrenages à dents droites standard ?
A1 : Les accouplements à dents droites standard présentent un profil de dent linéaire, qui permet un désalignement minimal et impose des exigences strictes en matière d'alignement d'installation. En revanche, le GICL utilise un profil de dent externe « en forme de tambour » (couronné) ; cette conception assure une répartition plus uniforme de la charge sur les surfaces des dents et offre une plage de compensation beaucoup plus large pour les désalignements axiaux, radiaux et angulaires. Par conséquent, le GICL fonctionne de manière fiable même lorsque l’installation de l’équipement présente des écarts d’alignement plus importants, ce qui le rend adapté à un spectre plus large de conditions de fonctionnement.
Q2 : Ce produit peut-il être utilisé pendant des périodes prolongées dans des environnements extérieurs caractérisés par de fortes pluies et de la poussière ?
A2 : Ce produit présente une structure d'engrenage entièrement métallique et ne contient aucun composant élastique, tel que le caoutchouc ou le nylon, sujet au vieillissement. Il fonctionne de manière stable dans des environnements extérieurs humides et poussiéreux ; une lubrification périodique de routine avec de la graisse est le seul entretien requis. Cela en fait un choix idéal pour une utilisation toute l’année dans les opérations minières et les usines de concassage extérieures.
Q3 : Le couplage GICL est-il un choix approprié pour les équipements qui basculent fréquemment entre des vitesses de fonctionnement élevées et basses ?
A3 : L'accouplement à engrenages à tambour de type GICL assure une transmission de puissance fluide dans des conditions de fonctionnement à haute et à basse vitesse, offrant d'excellentes capacités d'amortissement des vibrations et de réduction du bruit. Les chocs vibratoires résultant de fluctuations fréquentes de la vitesse sont efficacement amortis et absorbés grâce à l'engrènement des dents de l'engrenage, minimisant ainsi l'usure du système d'arbre et du réducteur.
Q4 : Que se passe-t-il si les dimensions d'alésage d'arbre requises ne correspondent pas aux spécifications standard ? L'usine peut-elle réaliser un usinage d'alésages sur mesure ?
A4 : Nous prenons en charge les services d’usinage personnalisés. En tant que fabricant direct, nous pouvons usiner des alésages d'arbres non standard pour correspondre aux diamètres d'arbre réels des équipements de nos clients. De plus, pour les applications impliquant des environnements corrosifs ou des conditions de température élevée, nous pouvons appliquer des traitements de surface spécialisés pour répondre aux exigences d'assemblage spécifiques des machines non standard.
