L'accouplement à engrenages à broches élastiques de type ZL est classé comme composant de connexion robuste utilisant des éléments élastiques non métalliques. Il s'agit d'un accouplement hybride rare sur le marché qui intègre de manière unique les caractéristiques de transmission des accouplements à engrenages avec les propriétés d'absorption des chocs des broches élastiques. Contrairement aux accouplements à broches élastiques conventionnels, qui souffrent souvent des limitations des plafonds porteurs bas, ce produit s'appuie sur les caractéristiques structurelles de charge élevée des accouplements à engrenages. En utilisant des broches élastiques en nylon MC comme support de transmission central, il augmente considérablement la capacité de charge de couple tout en réduisant simultanément l'encombrement global de l'installation.
La structure globale de l'accouplement à engrenages à broches élastiques de type ZL a fait l'objet d'une optimisation ciblée, combinant les avantages de conception des structures d'engrenages et des structures à broches élastiques. Toutes les dimensions d'usinage et normes d'assemblage respectent strictement les normes nationales, ce qui rend l'accouplement compatible avec la grande majorité des équipements de transmission lourds.
- Conception unique d'engagement de rainure semi-circulaire : les bords extérieurs des deux brides d'accouplement et le bord intérieur du manchon extérieur sont usinés avec des rainures semi-circulaires assorties conçues pour asseoir et fixer solidement les broches de transmission en nylon. La puissance est transmise de la bride de l'extrémité menante au manchon extérieur, puis, via les broches, à la bride de l'extrémité menée ; cette logique de transmission assure la stabilité et la répartition uniforme des forces.
- Plage de température de fonctionnement définie : adapté aux environnements d'atelier industriels standard, le couplage fonctionne dans une plage de température admissible de -20°C à +70°C, répondant ainsi aux exigences opérationnelles de la plupart des équipements lourds généraux utilisés dans des environnements intérieurs et semi-extérieurs.

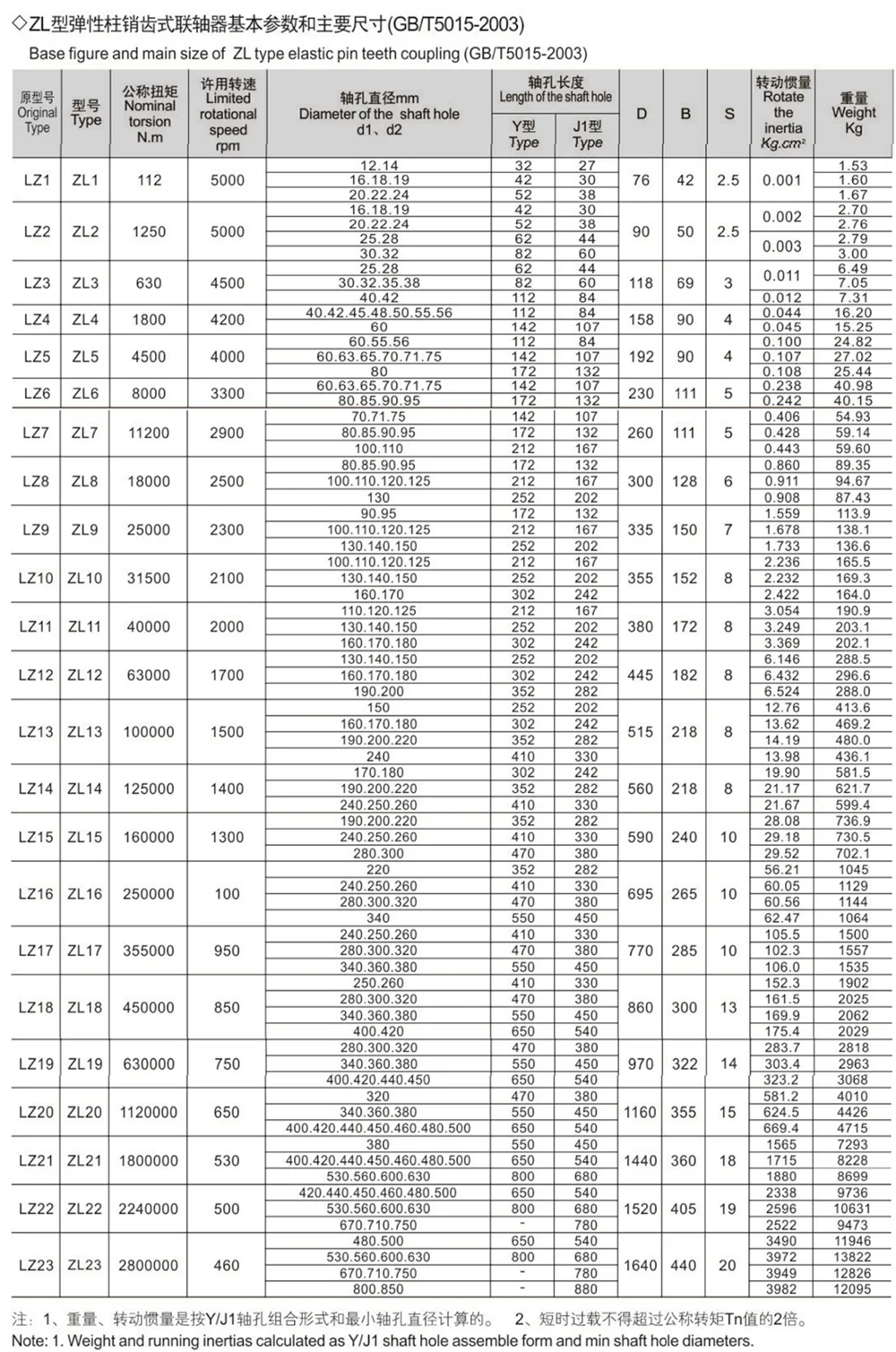

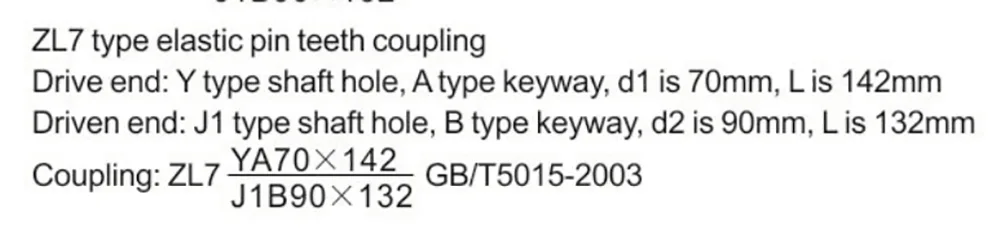

- Spécifications standard nationales unifiées : les configurations d'alésage d'arbre, les dimensions de rainure de clavette et les conventions de notation du produit sont strictement conformes à la norme nationale GB/T 3852-1997 : Accouplements – Dimensions d'alésage, formes de connexion et tailles. Cela garantit une grande interchangeabilité, permettant le remplacement direct d'anciens composants standard sans avoir besoin de modifications secondaires de l'alésage.
- Restrictions d'utilisation et d'assemblage : En raison des caractéristiques structurelles du matériau en nylon, ce produit génère un léger bruit de fonctionnement lors de l'utilisation ; il n'est donc pas adapté aux équipements de précision ayant des exigences strictes en matière de niveaux sonores. Un kit de verrouillage en option est disponible pour faciliter une installation renforcée, ce qui rend l'accouplement adapté aux applications lourdes impliquant des vibrations élevées.

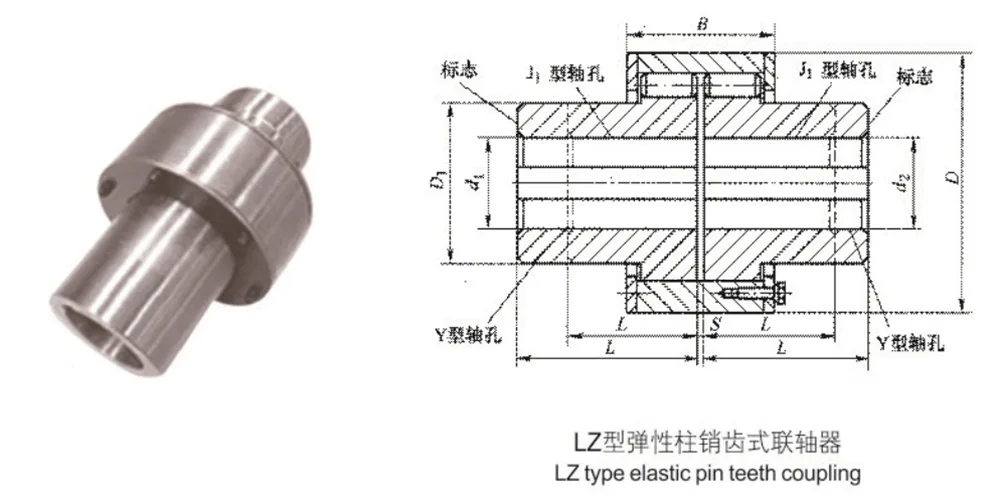

- Composants de base : L'ensemble d'accouplement complet se compose principalement de trois parties : deux moitiés d'accouplement, un manchon extérieur et plusieurs broches d'entraînement en nylon MC. Il ne contient aucune précision superflue ni composants fragiles, ce qui donne une structure robuste et durable.
- Méthode d'assemblage par verrouillage : les bords extérieurs des deux moitiés d'accouplement comportent des rainures découpées avec précision qui s'accouplent avec la surface intérieure du manchon extérieur pour former des trous de positionnement fermés. Les broches en nylon sont insérées dans ces trous pour relier mécaniquement et sécuriser les arbres menant et mené.
- Mécanisme de transmission : Pendant le fonctionnement, le couple est transmis à travers les broches en nylon, qui supportent les forces de cisaillement et de compression qui en résultent. Simultanément, en tirant parti de l'élasticité inhérente du matériau en nylon, l'accouplement compense automatiquement les erreurs de désalignement axial, radial et angulaire. Ce processus assure également une absorption et un amortissement simultanés des chocs, atténuant ainsi efficacement l’impact des charges alternées.
L'accouplement à engrenages à broches élastiques de type ZL établit un équilibre optimal entre trois facteurs essentiels : la capacité de charge, l'encombrement de l'installation et les coûts de maintenance. Comparé aux accouplements à engrenages traditionnels et aux accouplements à broches élastiques standard, il offre une adaptabilité globale supérieure et est particulièrement bien adapté aux machines à faible vitesse et à charge lourde.
- Doubles avantages structurels : il intègre les doubles avantages des accouplements à engrenages (transmission de couple élevé) avec ceux des accouplements à broches élastiques (absorption des chocs et amortissement). La structure compacte qui en résulte occupe un minimum d'espace, tandis que sa capacité portante par unité de volume dépasse largement celle des accouplements élastiques standards de même taille.
- Compensation et amortissement multidimensionnels : en utilisant des broches en nylon MC de haute qualité comme support de transmission de puissance, l'accouplement bénéficie des propriétés d'auto-amortissement inhérentes au matériau. Il compense automatiquement diverses erreurs d'alignement, garantissant un fonctionnement fluide et atténuant efficacement l'impact des transitoires de démarrage/arrêt et des vibrations à haute fréquence.
- Coûts de maintenance faibles et sans tracas : la structure légère et simplifiée réduit la complexité de l'installation et de la mise en service. De plus, les broches en nylon possèdent des propriétés autolubrifiantes, éliminant ainsi le besoin d'une lubrification de routine. Lors du remplacement des broches vieillissantes, il n’est pas nécessaire de déplacer les machines principales ; les broches peuvent être directement retirées et remplacées, réduisant ainsi considérablement les dépenses de maintenance.
- Adaptation polyvalente pour les applications industrielles lourdes : l'ensemble de notre gamme de produits est produite en série dans le strict respect des normes nationales, avec une gamme complète de spécifications et une interchangeabilité élevée. Fabriqués à partir d'un matériau en nylon résistant à l'usure et à la fatigue, ces accouplements garantissent une longue durée de vie. Ils sont spécialement conçus pour s'adapter à divers systèmes de transmission à faible vitesse et robustes dans des secteurs tels que l'exploitation minière, la métallurgie, les produits chimiques, les pompes à eau, les ventilateurs et les machines de transport.
En tant que principal fabricant d'accouplements à engrenages élastiques de type ZL, nous maintenons un contrôle de qualité rigoureux sur l'ensemble du processus de production, depuis l'approvisionnement en matières premières jusqu'à la sortie finale en usine. Nous fournissons à la fois des unités standardisées et des services de personnalisation non standard aux acheteurs nationaux et internationaux.
En plus des spécifications standard, nous proposons des services personnalisés, notamment l'usinage d'alésages non standard, les modifications de longueur et les traitements de surface spécialisés. En fonction des paramètres de fonctionnement et des conditions de travail spécifiques d'un client, nous pouvons optimiser la structure du produit pour l'adapter précisément à différents types d'équipements lourds non standard.
Opérant selon un modèle de vente directe depuis l'usine, nous éliminons les majorations intermédiaires, offrant ainsi des prix plus compétitifs pour des produits de qualité équivalente. De plus, nous fournissons une documentation technique complète, comprenant des dessins détaillés et des manuels d'installation, ainsi qu'une assistance technique individuelle à distance dédiée.
