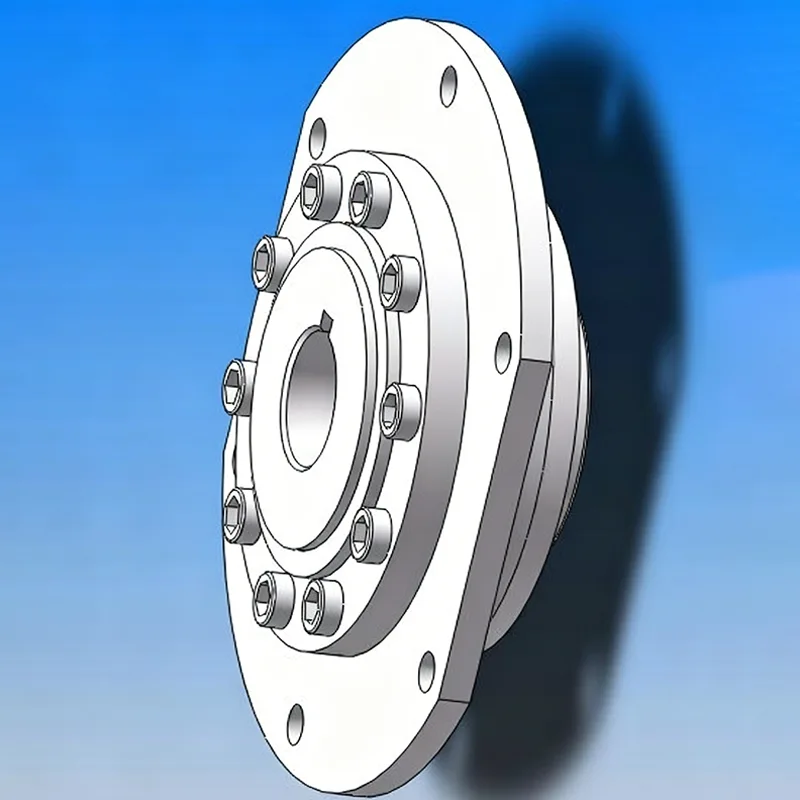

L'accouplement à rouleaux sphériques de type WJA est un composant de connexion de transmission amélioré spécialement conçu pour les conditions de travail intensives et à forte charge. S'appuyant sur une structure de transmission à rouleaux sphériques mature et une méthode de connexion de trou d'arbre cylindrique très polyvalente, il établit un équilibre entre facilité d'installation et stabilité opérationnelle.
Contrairement aux composants de transmission ordinaires, il possède une compensation de déplacement multidimensionnelle, une capacité de charge à haute résistance et une forte adaptabilité environnementale. Grâce à un forgeage intégré et à un traitement précis, il améliore les performances structurelles et peut gérer efficacement des conditions de travail complexes et difficiles ainsi que des modes de fonctionnement à haute fréquence pendant une longue période. Il s’agit du composant principal préféré pour la transmission de puissance dans divers équipements industriels lourds.
Utilisant des matières premières en alliage de haute qualité et à haute résistance, le produit est formé par un processus de forgeage complet. La structure globale ne présente aucun espace de joint et sa résistance de base et sa ténacité structurelle dépassent de loin celles des produits soudés ordinaires. Cela garantit que les problèmes tels que la déformation et la rupture sous forte charge sont évités dès le début.
L'ensemble de la machine est traité par usinage de précision CNC. Les erreurs dimensionnelles des composants clés sont contrôlables et l'écart de coaxialité est faible, garantissant la précision de l'assemblage des composants et empêchant un jeu d'assemblage excessif de provoquer une gigue de fonctionnement et de desserrer les défauts.
Le couplage à rouleaux sphériques de type WJA subit une optimisation globale du processus de traitement thermique. Cela améliore simultanément la dureté globale et la ténacité structurelle du produit, obtenant ainsi un équilibre entre rigidité et ténacité. Il peut résister à des impacts de charges lourdes et éviter les dommages dus à la fatigue causés par des charges alternées à long terme.
Les rouleaux de transmission centraux ont leurs surfaces de contact finement meulées. Les surfaces de contact d'accouplement sont lisses et plates, garantissant un maillage lisse et sans obstruction pendant le fonctionnement, sans aucun blocage ni usure par collage, réduisant ainsi considérablement la perte de transmission.
Plusieurs niveaux de normes d'inspection de qualité sont mis en œuvre, contrôlant strictement les paramètres fondamentaux tels que la précision de la taille, la coaxialité et le jeu. Cela contrôle la qualité à la source et garantit que le produit peut fonctionner en continu sans desserrage, panne ou performances instables sur une longue période.
- Résistance aux intempéries sur une large plage de températures : l'accouplement à rouleaux sphériques de type WJA présente une excellente tolérance aux températures élevées et basses, capable de s'adapter aux conditions météorologiques extrêmes telles que l'exposition extérieure au soleil, au froid et à l'humidité extrêmes, sans être affecté par les changements de température réguliers et de maintenir un fonctionnement stable en toutes saisons.
- Résistance à la corrosion dans des environnements complexes : avec une structure d'étanchéité renforcée, il peut empêcher efficacement l'érosion de la poussière, de l'huile et de l'humidité de l'extérieur, offrant une protection complète de la structure de transmission interne des rouleaux, adaptée aux ateliers de production poussiéreux, gras et humides.
- Adaptabilité aux modes de fonctionnement à haute intensité : il peut parfaitement s'adapter aux modes de fonctionnement à haute intensité tels que le fonctionnement continu 24 heures sur 24, les démarrages et arrêts fréquents et le mouvement alternatif des équipements, avec une puissance de sortie continue et stable, sans atténuation de puissance ni pannes de transmission.
- Application universelle robuste : convient à divers équipements industriels lourds tels que les grues, les machines métallurgiques et les machines minières, il peut gérer de manière stable diverses conditions difficiles et difficiles et constitue un composant de support fiable pour les systèmes de transmission robustes.

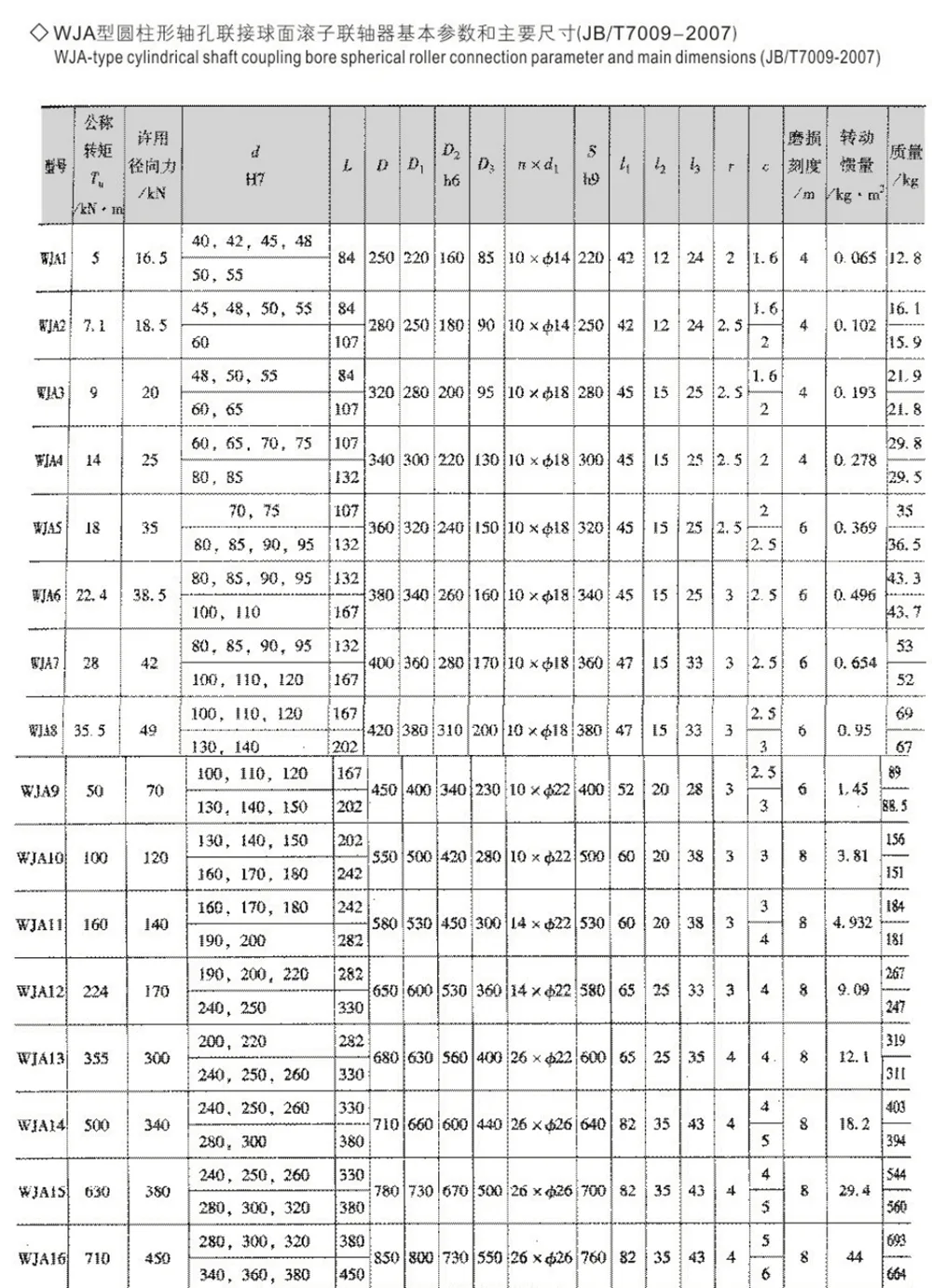

Remarque : 1. Le moment d'inertie et la masse sont calculés approximativement en fonction du diamètre minimum du trou de l'arbre.
2. Utilisez le diamètre du trou d'arbre et le degré de Si L en dehors de la portée du type de rainure de clavette répertorié ou autre, en consultation avec le fabricant.

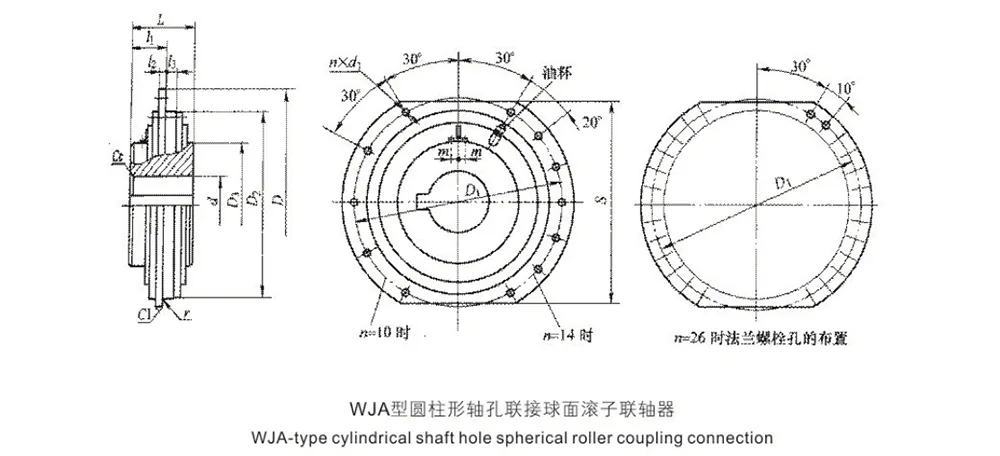

Le trou d'arbre, la forme de connexion et les dimensions de l'accouplement de type WJA doivent être conformes au trou d'arbre de type J1 et à la rainure de clavette de type A ou de type B spécifiés dans GB/T 3852-1997, et la rugosité de surface Ra du trou d'arbre ne doit pas dépasser 3,2 μm.
Ébavurez l’accouplement avant l’installation. Lors du montage, appliquez de la graisse lubrifiante sur les cavités des rouleaux.

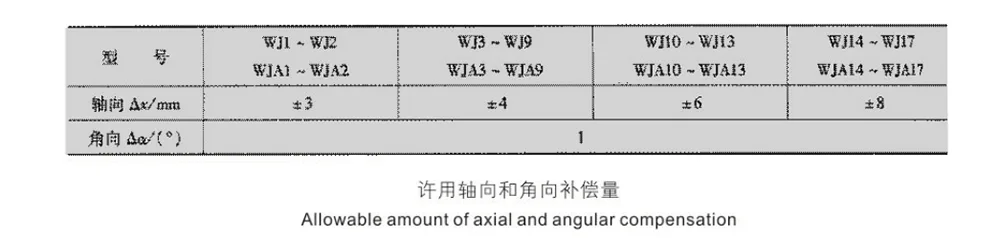

Après l'assemblage, chaque demi-accouplement doit pouvoir tourner librement et se déplacer axialement de la valeur Δx spécifiée dans le Tableau 4-107.
Q1 : Quels sont les principaux avantages de l’accouplement à rotule sur rouleaux de type WJA ?
A1 : L'accouplement à rouleaux sphériques de type WJA utilise des trous d'arbre cylindriques pour la connexion, offrant une grande polyvalence et un alignement d'assemblage simple. Il conserve également la capacité de compensation de déplacement multidimensionnelle de l'accouplement à rotule sur rouleaux, équilibrant ainsi la facilité d'installation et la stabilité de la transmission. Il est spécifiquement conçu pour s’adapter aux boîtes de vitesses, tambours et mécanismes de transmission moteur de divers équipements lourds.
Q2 : Peut-il être utilisé pendant une longue période dans des environnements extérieurs poussiéreux, huileux et humides ?
A2 : Le produit est équipé d'une structure d'étanchéité renforcée, qui peut empêcher efficacement la poussière, l'huile et la vapeur d'eau de pénétrer dans la structure interne. En même temps, il présente une excellente résistance aux changements de température, tant à haute qu'à basse température, et peut être adapté à des conditions de travail complexes et difficiles telles que les espaces extérieurs ouverts, les ateliers poussiéreux et huileux, etc., pour un fonctionnement à long terme.
Q3 : Ce produit peut-il convenir aux équipements à charge lourde qui démarrent et s'arrêtent fréquemment et fonctionnent en continu pendant 24 heures ?
A3 : Le produit a subi un traitement thermique global pour améliorer sa résistance et présente une excellente résistance à la fatigue. Il peut résister à l’impact de démarrages et d’arrêts fréquents ainsi qu’à un fonctionnement continu à pleine charge à long terme. La puissance de sortie est stable, le taux de défaillance est faible et convient aux modes de fonctionnement industriels de haute intensité.
- Q4 : Comment l'avantage technologique de traitement du produit de type WJA profite-t-il au fonctionnement de l'équipement ?
A4 : Le forgeage intégré + le traitement de précision CNC garantissent la précision globale de la machine, avec une petite erreur de coaxialité et aucune gigue pendant le fonctionnement ; le traitement de meulage fin de la surface de contact du rouleau rend le maillage plus lisse, la perte de transmission plus faible et il est moins susceptible de se desserrer ou de tomber en panne sur une longue période de fonctionnement, réduisant ainsi considérablement les coûts de maintenance.
