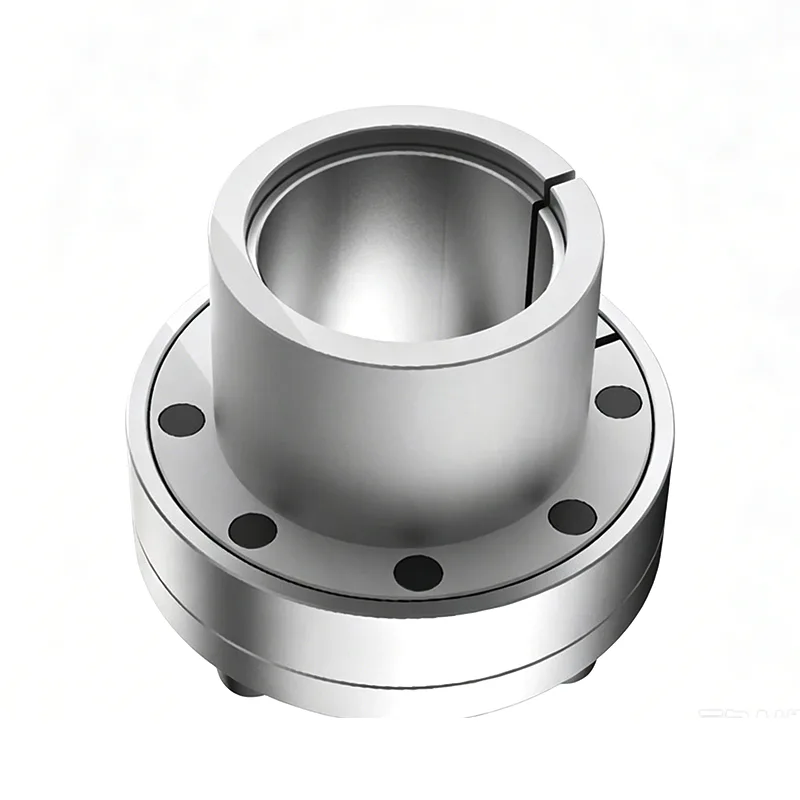

Ensemble de verrouillage de type Z11

L'ensemble de verrouillage de type Z11 se distingue par ses dimensions axiales ultra fines, servant de composant d'accouplement spécialisé, de haute précision et robuste, conçu spécifiquement pour les environnements d'installation confinés. Il repose sur une structure conique finement rectifiée et autobloquante pour obtenir une transmission de puissance hautement coaxiale. Le produit excelle en termes de centrage de haute précision, d'absorption des chocs/de soulagement de la charge et de durabilité environnementale ; l'assemblage et le réglage peuvent être rapidement effectués par une seule personne. Il permet une adaptation directe aux machines de précision nouvelles et existantes sans nécessiter de modifications structurelles du corps de la machine, démontrant ainsi une applicabilité exceptionnelle dans le domaine des transmissions de précision industrielles légères.

Performances de centrage de haute précision

Tirant parti d'un processus de meulage fin sur ses surfaces coniques, l'ensemble réalise un auto-centrage automatique. Il a été développé sur mesure pour des scénarios de transmission de haute précision, tels que les liaisons d'asservissement et les opérations d'usinage de précision, et est conçu pour minimiser structurellement les erreurs de faux-rond radial.

1. Les surfaces coniques intérieures et extérieures subissent un meulage de précision ; lors du processus de verrouillage, l'ensemble se centre automatiquement avec une grande précision. Cela maintient les erreurs coaxiales dans une plage minimale, évitant ainsi les problèmes liés à l'excentricité et au faux-rond radial pendant le fonctionnement de l'équipement.

2. Il répond pleinement aux normes opérationnelles requises pour les applications de haute précision, notamment les liaisons servo, la découpe de précision et le transport à vitesse uniforme, en maintenant constamment la précision opérationnelle de l'équipement et en garantissant la stabilité et la fiabilité à long terme de l'ensemble du système de machine.

Protection contre l'absorption des chocs et le soulagement de la charge

Capitalisant sur un avantage structurel où toute la surface de contact supporte une pression uniforme, l'ensemble atténue efficacement les contraintes d'impact instantanées générées lors des cycles de démarrage et d'arrêt de l'équipement, offrant ainsi une protection ciblée pour les composants critiques et précieux tels que les arbres et les roulements de précision.

1. L'ensemble de verrouillage de type Z11 établit un contact uniforme et une répartition de la pression sur toute sa surface. Cela amortit efficacement les charges d'impact générées lors du démarrage et de l'arrêt momentanés de l'équipement, tout en dispersant simultanément les contraintes de torsion causées par les fluctuations soudaines de la charge.

2. Il élimine le risque de dommages aux composants essentiels, tels que les arbres et roulements de précision, qui peuvent résulter de la concentration des contraintes. Cela réduit le taux d'usure anormale des composants de transmission de précision, prolongeant ainsi la durée de vie globale de l'ensemble du système d'équipement.

Durabilité complète et résistance à l'environnement

1. Le produit est doté d'un traitement de surface anticorrosion et antirouille appliqué en usine, ce qui le rend bien adapté aux environnements d'atelier typiques caractérisés par de la poussière, une légère humidité et une légère contamination par l'huile. De plus, l'intégrité du verrouillage n'est pas affectée par les fluctuations de la température ambiante. 1. La surface présente des traitements antirouille et anticorrosion, tout en offrant également des propriétés anti-poussière, anti-oxydation et légèrement résistantes à l'huile ; cela garantit un fonctionnement stable et continu dans les environnements industriels standard et dans des conditions de travail modérément humides.

2. Les matières premières possèdent des propriétés physiques et chimiques stables ; par conséquent, la force de serrage reste constante même en cas de fluctuations de température ambiante, évitant ainsi des problèmes tels que le desserrage ou le grippage. Cela garantit des performances stables et fiables sur le long terme.

Avantages du montage et de la mise en service sur site

L'installation élimine le besoin d'équipement d'assemblage thermique et d'outillage complexe, permettant à une seule personne de terminer indépendamment le processus de verrouillage. L'utilisation d'un couple de verrouillage standardisé minimise le processus fastidieux de réglages répétés, réduisant ainsi les coûts de main d'œuvre.

1. L'assemblage ne nécessite ni équipement de chauffage ni outils complexes spécialisés ; les attaches standards suffisent pour obtenir un verrouillage sécurisé. La position d'installation axiale peut être ajustée librement, facilitant ainsi l'alignement et l'étalonnage.

2. L'ensemble de verrouillage de type Z11 utilise un réglage de couple de serrage standardisé, éliminant ainsi le besoin du personnel d'assemblage d'affiner les paramètres à plusieurs reprises. Cela réduit les heures de travail nécessaires à la fois à l'assemblage initial de la machine et à la maintenance ultérieure, ce qui permet d'économiser efficacement sur les dépenses de main-d'œuvre sur site.

Compatibilité dans diverses conditions de travail

Ce produit relie deux grandes catégories d'applications : les équipements de précision pour charges légères et les systèmes de transmission pour charges petites à moyennes. Il peut être installé directement, sans nécessiter de modifications structurelles du corps principal de l'équipement, que ce soit pour le pré-assemblage de nouvelles machines ou la modernisation d'équipements existants.

1. L'ensemble de verrouillage de type Z11 est compatible avec une large gamme de machines de précision légères tout en répondant simultanément aux exigences de transmission des applications de petite à moyenne puissance, équilibrant efficacement la précision de la transmission et la stabilité de charge.

2. Bénéficiant d'une polyvalence exceptionnelle, le produit permet la modernisation d'équipements nouveaux et anciens sans qu'il soit nécessaire de modifier la structure de la machine ; les utilisateurs peuvent simplement remplacer les composants de connexion d'origine pour remettre l'équipement en service. Cette capacité répond aux exigences en matière d'accessoires de transmission de précision dans de nombreux secteurs industriels.

Champ d'application

L'ensemble de verrouillage de type Z11 est principalement conçu pour servir d'accessoire clé pour les machines-outils de précision, les machines d'impression, les équipements textiles, les systèmes de servotransmission, les équipements d'automatisation de précision et les réducteurs de vitesse à petite échelle. Il s'agit de la solution de composant de verrouillage privilégiée pour les équipements de transmission de précision fonctionnant dans des environnements à espace restreint.

Dimensions et paramètres de base des ensembles de verrouillage de type Z11
