Jiteng est un fabricant et fournisseur professionnel d'accouplements à broches à manchon élastique de type TL en Chine. Actuellement, ce composant de couplage flexible jouit d'une grande popularité dans le domaine de la transmission de puissance à petite et moyenne échelle, s'appuyant sur une structure combinée de broches et de manchons élastiques en caoutchouc pour faciliter la transmission de puissance. Contrairement aux accouplements rigides, qui manquent de capacités d'amortissement et risquent d'endommager les arbres principaux ou les engrenages dans des conditions de surcharge, ce produit exploite les propriétés flexibles de ses manchons élastiques en caoutchouc pour absorber les chocs et les vibrations générés lors du démarrage et de l'arrêt de l'équipement, tout en fournissant simultanément un mécanisme dédié de protection contre les surcharges.
1. En raison de la distorsion du manchon élastique et du jeu des dents entre les trous annulaires du demi-accouplement, l'accouplement présente des propriétés compensatoires de décalage de relativité et d'isolation.
2. La température de fonctionnement est de -20℃ à +70℃
3. Les formes de rainure de clavette, la taille des trous d'arbre et la méthode de marquage doivent être conformes aux prescriptions de GB/T3852-1977 et aux « tailles des formes de connexion et trous d'arbre de l'accouplement ».

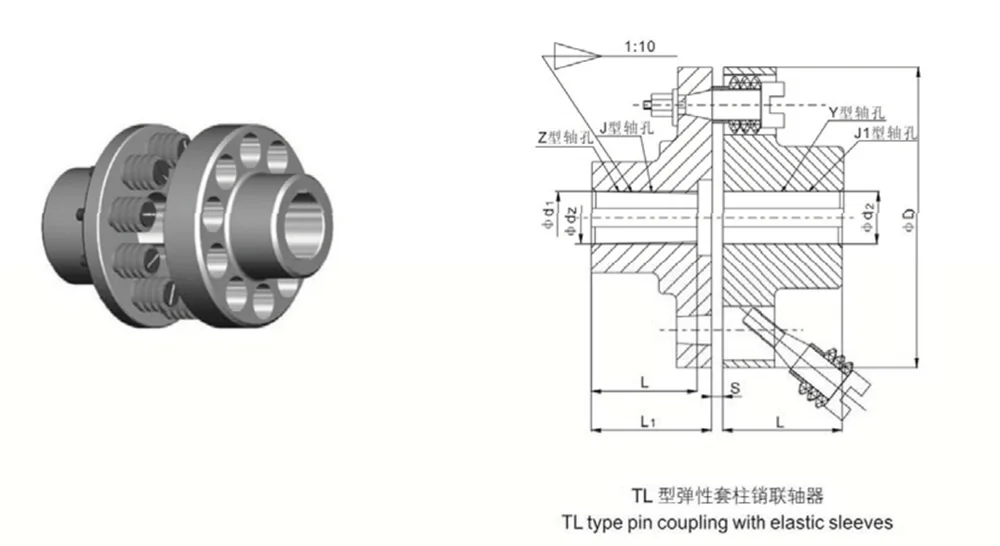

Pour les types Z et J avec lamage, la longueur d'ajustement n'inclut pas le lamage, valeur L comme le dessin ci-dessous.
Le code standard de l'ancien type est GB4323-84
L'accouplement à broche à manchon élastique de type TL convient aux scénarios de travail généraux avec une puissance moyenne et petite, une vitesse moyenne et faible, des démarrages fréquents et une rotation avant-arrière fréquente.
Il a une capacité de tampon et d'amortissement des vibrations modérée et peut absorber les chocs conventionnels, mais il ne s'applique pas aux conditions de travail avec un fort impact et des vibrations sévères.
Il est particulièrement adapté aux équipements dotés d'une base de montage rigide et d'une grande précision d'alignement.
Le couplage à broche à manchon élastique de type TL est doté d'un mécanisme de protection passive contre les surcharges intégré avec une logique simple et intuitive. Il est spécialement conçu pour résoudre les problèmes critiques de l'industrie, tels que le blocage, le blocage ou les dommages à la machine hôte causés par des chocs de surcharge instantanés dans des machines de petite à moyenne taille, permettant ainsi une stratégie de protection à plusieurs niveaux.
- Conception dédiée au soulagement de la pression de surcharge : dans l'ensemble de la transmission, le manchon en caoutchouc élastique sert de composant consommable principal. Sous des charges de fonctionnement normales, le manchon offre un amortissement et une transmission de couple stables ; cependant, en cas de conditions anormales, telles qu'un blocage de matériau, un calage du moteur ou une surcharge instantanée, le manchon élastique est conçu pour être le premier composant à subir une compression, une usure et une défaillance ultérieure.
- Isolation des forces de choc de surcharge : en cas de défaillance du manchon élastique, le chemin de transmission du couple est automatiquement interrompu. Cela isole efficacement les forces de choc de surcharge, les empêchant de se propager plus loin dans la chaîne de transmission et protégeant ainsi fondamentalement les composants critiques de grande valeur tels que les moteurs, les arbres principaux, les roulements et les réducteurs.
- Solution de protection rentable : contrairement aux dommages coûteux qui peuvent être infligés à l'ensemble d'une machine, la récupération après défaut nécessite uniquement le remplacement du manchon élastique à faible coût. Cela permet de résoudre les pannes liées à une surcharge à un coût minime, évitant ainsi à la fois des coûts de réparation exorbitants et des procédures de maintenance complexes.
Lorsqu'il est comparé à des accouplements rigides comparables et à des accouplements élastiques haut de gamme, l'accouplement à broche à manchon élastique de type TL présente des avantages significatifs dans trois dimensions clés : le coût d'approvisionnement initial, le taux de défaillance et le coût des pièces de rechange. Cela en fait un choix idéal pour l’intégration et l’approvisionnement d’équipements à grande échelle.
- Coûts contrôlables grâce à la production de masse : en tirant parti de processus de fabrication matures et standardisés et de composants produits en série, le flux de production est rationalisé et efficace. Par conséquent, le prix départ usine reste très abordable, ce qui le rend bien adapté à l’intégration en masse par les fabricants d’équipements et au maintien de stocks prêts par les distributeurs.
- Structure stable et faible taux de défaillance : doté d'un nombre minimal de composants internes et dépourvu de structures complexes dépendant de la précision, l'accouplement ne contient aucune pièce de précision fragile susceptible d'être endommagée. Il est capable de résister à des périodes prolongées de fonctionnement continu impliquant des démarrages et des arrêts fréquents, ce qui entraîne une probabilité extrêmement faible de défaillance opérationnelle lors d'une utilisation quotidienne.
- Pièces de rechange universelles et abordables : les composants sujets à l'usure, tels que les manchons élastiques, sont des pièces standards de l'industrie. Ils sont largement disponibles sur le marché via de nombreux canaux d'approvisionnement, ce qui entraîne des coûts extrêmement faibles pour le remplacement de composants individuels. Par rapport aux accouplements rigides traditionnels, la rentabilité globale et la proposition de valeur sont nettement supérieures.

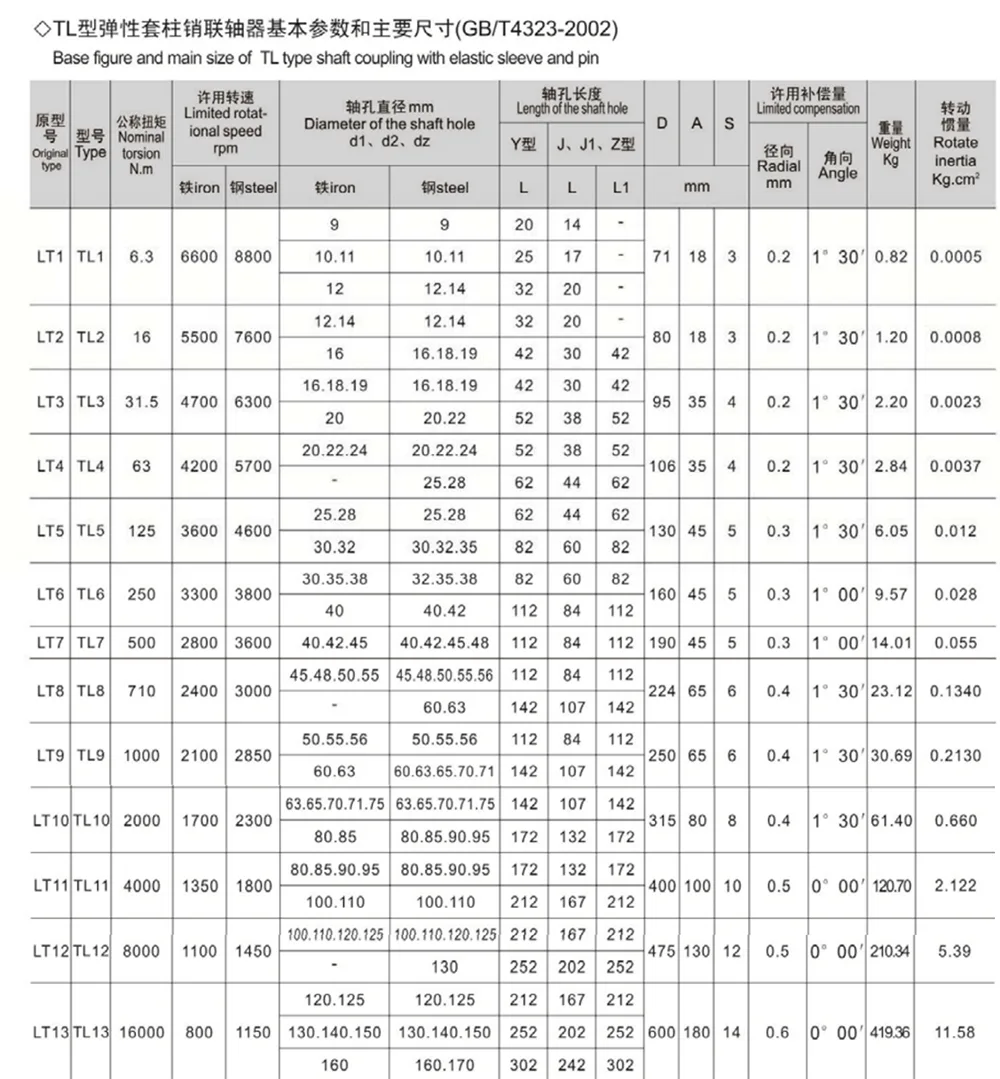

Remarque : ① Poids d'accouplement dans la feuille calculés en diamètre minimum et longueur maximale.
② Une surcharge courte ne peut pas dépasser 2 fois le couple normal nominal.
③ Les formes de trous d'arbre, les longueurs L et L1, peuvent être sélectionnées selon les exigences des clients.
④ Les inerties de fonctionnement sont de valeur similaire.
D'un point de vue opérationnel à long terme, le couplage à broche à manchon élastique de type TL rationalise considérablement les processus de maintenance et d'exploitation. Il réduit efficacement les coûts associés aux réparations manuelles, aux remplacements de pièces de rechange et aux temps d'arrêt de production, ce qui le rend parfaitement adapté aux machines à usage général nécessitant un fonctionnement continu 24 heures sur 24.
- Fonctionnement sans lubrification à vie : le produit repose sur des élastomères en caoutchouc pour amortir la transmission de puissance ; comme il ne comporte aucun composant interne générateur de friction, il ne nécessite aucune huile de lubrification ou graisse après l'installation. Cela élimine le besoin de procédures de maintenance périodiques et réduit les coûts de main-d'œuvre associés à l'entretien.
- Remplacement simple des pièces d'usure : si les manchons élastiques finissent par vieillir ou être endommagés, le personnel de maintenance n'a qu'à retirer les couvercles d'extrémité pour terminer le remplacement. L'ensemble du processus peut être effectué sans avoir à déplacer les machines hôtes connectées d'un côté ou de l'autre, garantissant ainsi un flux de travail de démontage et de remontage simple et très efficace.
- Pertes d'arrêt réduites : les tâches de réparation et de remplacement sont rapides à réaliser (ne nécessitant souvent qu'un seul technicien), minimisant ainsi les temps d'arrêt des équipements. Cela évite les pertes de capacité de production généralement causées par les réparations de composants, ce qui rend l'accouplement adapté à différents types de machines à production continue.
- Équipement de pompage : largement compatible avec les équipements de manipulation de fluides tels que les pompes centrifuges, les pompes à vide et les pompes de transfert de produits chimiques. Il amortit les vibrations opérationnelles à l'intérieur du corps de la pompe, protégeant ainsi à la fois l'arbre de la pompe et le moteur connecté.
- Équipement de ventilateur et de soufflante : convient à divers systèmes de ventilation, notamment les ventilateurs à usage général, les soufflantes CVC et les ventilateurs à tirage induit. Il atténue les vibrations générées lors du fonctionnement du ventilateur à grande vitesse, optimisant ainsi la stabilité opérationnelle globale de l'équipement.
- Machines industrielles générales : peuvent être intégrées à une large gamme d'équipements, notamment des systèmes de convoyeurs, des compresseurs légers, des machines-outils, des machines agricoles et des réducteurs à engrenages de petite à moyenne taille, pour répondre à la double exigence de transmission de puissance de base et de protection contre les surcharges.
- Q1 : Quel est le mécanisme de protection de l'accouplement à broche à manchon élastique de type TL ? En quoi diffère-t-il d'un limiteur de couple ?
- A1 : L'accouplement à broche à manchon élastique de type TL utilise un mécanisme de protection passive contre les surcharges ; en cas de surcharge, les manchons élastiques en caoutchouc sont conçus pour se comprimer, s'user et éventuellement se cisailler, désengageant ainsi la transmission du couple. En revanche, un limiteur de couple utilise un mécanisme de déclenchement actif pour désengager le variateur. Ce produit est spécialisé dans la protection de base et l'absorption des chocs, ce qui le rend adapté aux équipements standard avec des puissances de sortie faibles à moyennes ; à l'inverse, nos limiteurs de couple sont conçus pour les machines industrielles lourdes, à haut risque et de haute précision.
- Q2 : Le remplacement d'un manchon élastique usé nécessite-t-il de démonter l'ensemble de l'accouplement ?
R2 : Non, il n'est pas nécessaire de démonter l'ensemble de la machine, ni de déplacer les moteurs connectés, tels que les moteurs ou les pompes, situés à chaque extrémité. Il vous suffit de retirer l'embout extérieur pour remplacer directement le manchon élastique interne s'il a vieilli ou est endommagé. La procédure est simple, permettant même aux techniciens novices d'effectuer la tâche de maintenance rapidement.
- Q3 : Cet accouplement nécessite-t-il une lubrification ou un entretien périodique pendant le fonctionnement de routine ?
A3 : Le produit ne nécessite aucun entretien et aucune lubrification ; il n'est pas nécessaire d'appliquer de la graisse ou des lubrifiants. L'intervalle de remplacement du manchon élastique dépend des conditions de fonctionnement spécifiques. Dans des conditions standard, à température ambiante et dans des environnements sans poussière, le manchon dure généralement de 1 à 3 ans. Pour les applications impliquant des démarrages et des arrêts fréquents ou des niveaux de vibrations élevés, nous recommandons d'inspecter le manchon tous les six mois ; remplacez-le simplement rapidement si vous observez des signes de fissuration, de durcissement ou de vieillissement.
