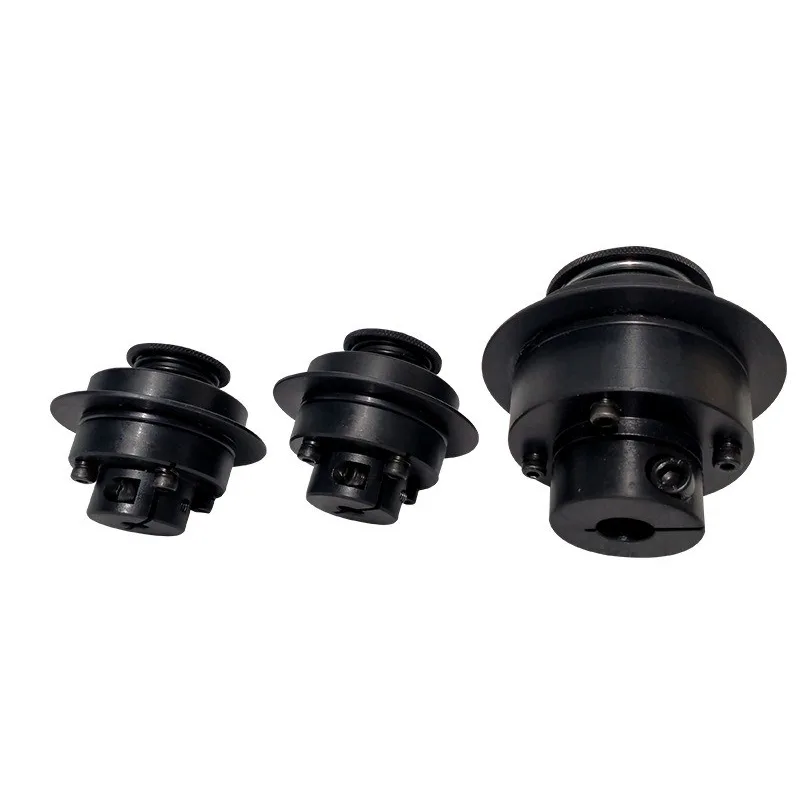

Limiteur de couple à rouleaux

Le limiteur de couple à rouleaux est un composant de sécurité mécanique largement utilisé dans les systèmes de transmission industriels. Tirant parti d'une structure d'engagement des rouleaux mature, il permet un contrôle précis du couple ; contrairement aux dispositifs de sécurité à commande électronique, il repose entièrement sur des mécanismes mécaniques pour exécuter les actions de protection contre les surcharges.

Lorsque l'équipement rencontre des conditions de fonctionnement anormales, telles qu'un blocage, un calage ou une charge excessive, l'appareil glisse et se désengage automatiquement, interrompant ainsi la transmission de puissance. Cela évite les pannes à la source, protégeant les composants critiques, tels que les moteurs, les réducteurs et les broches, contre des problèmes tels que la rupture d'un arbre ou la rupture d'un composant.

Caractéristiques

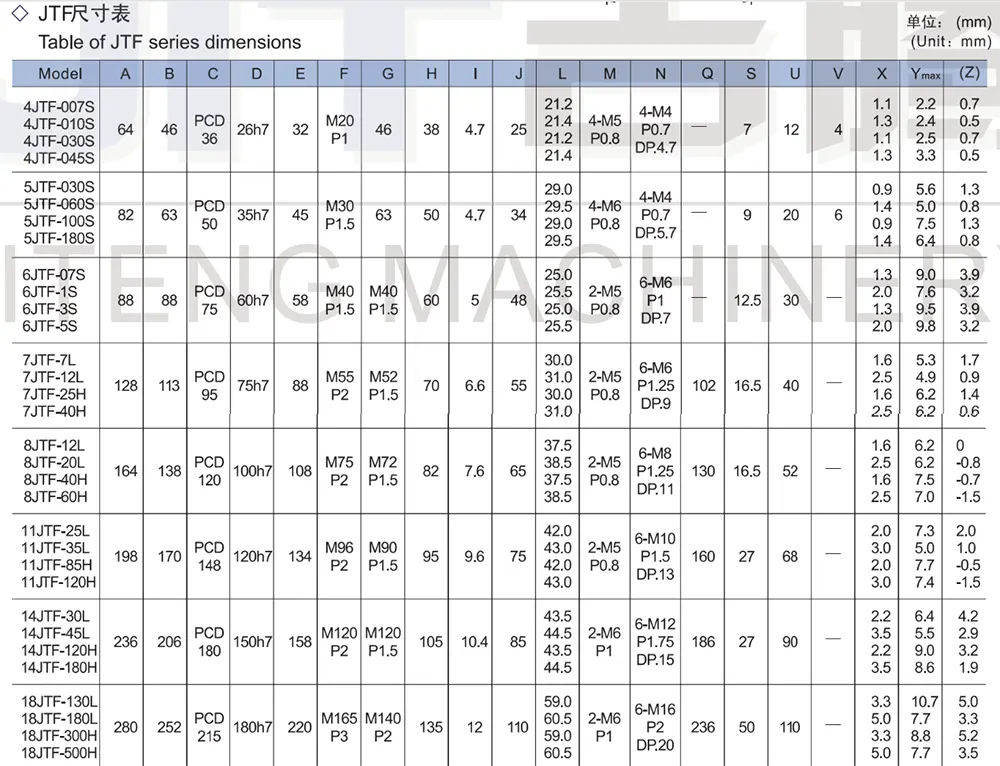

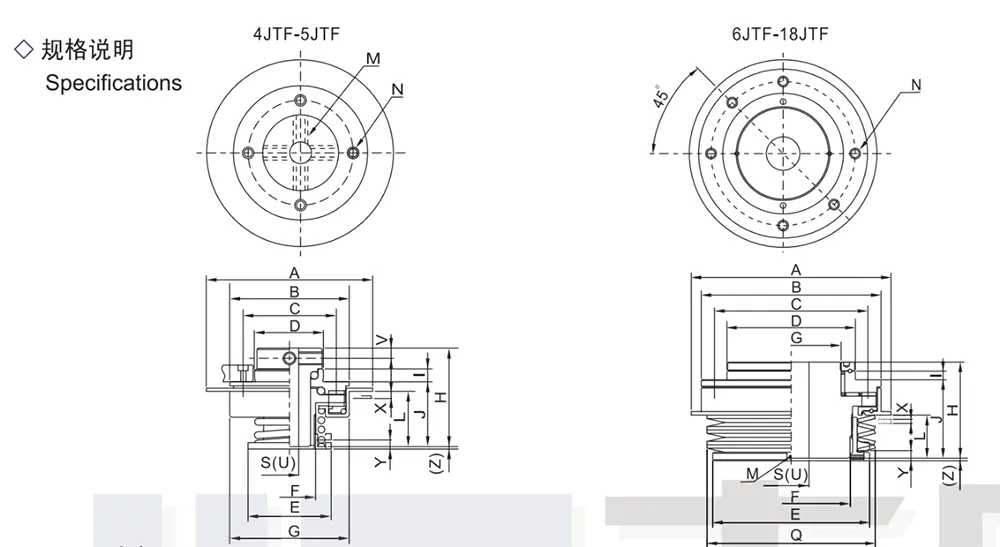

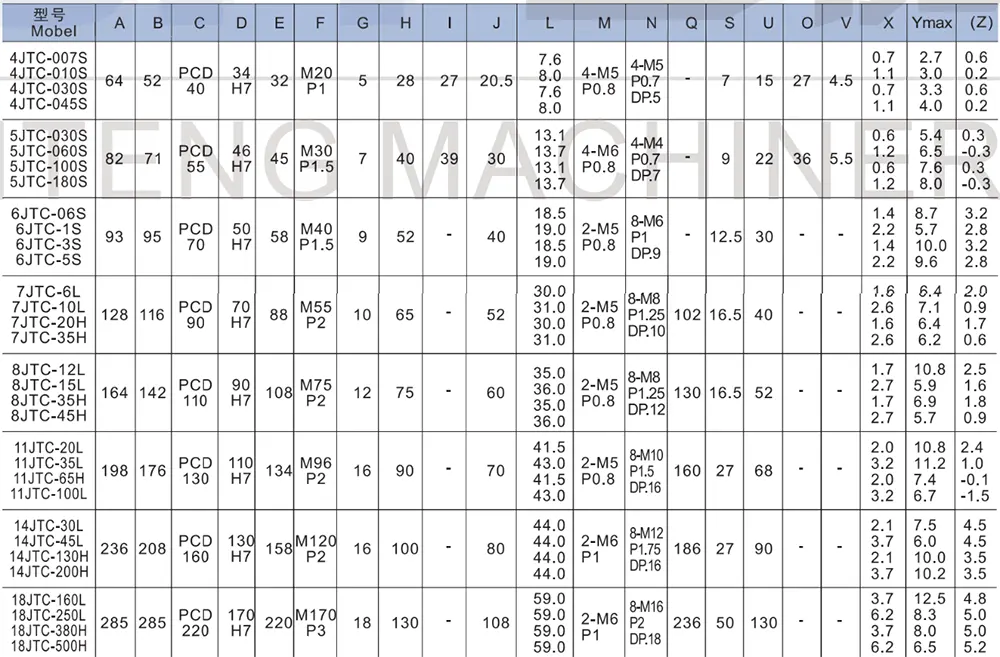

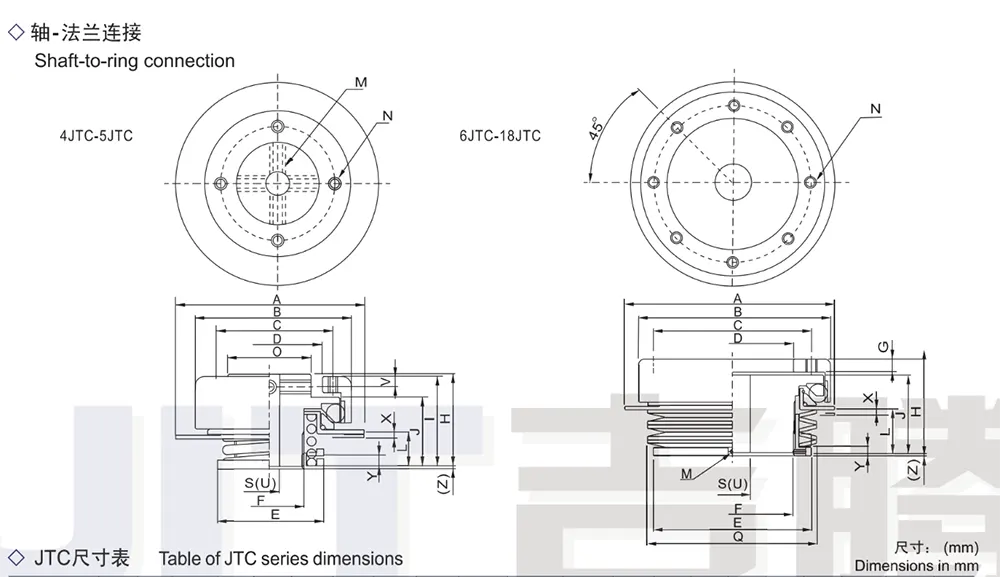

(M) : Diamètre d'alésage et pas des vis de réglage à l'intérieur de l'écrou de réglage du couple.

(N) : Profondeur des trous des boulons de montage.

(S) : Dimension des trous pré-percés.

(U) : Diamètre d’alésage maximum usinable.

(X) : Distance de rebond de la plaque de pression de détection en cas de surcharge.

(Ymax) : Longueur maximale de verrouillage de l'écrou de réglage du couple.

(Z) : Hauteur de l'écrou de réglage du couple lorsque le ressort est déchargé.

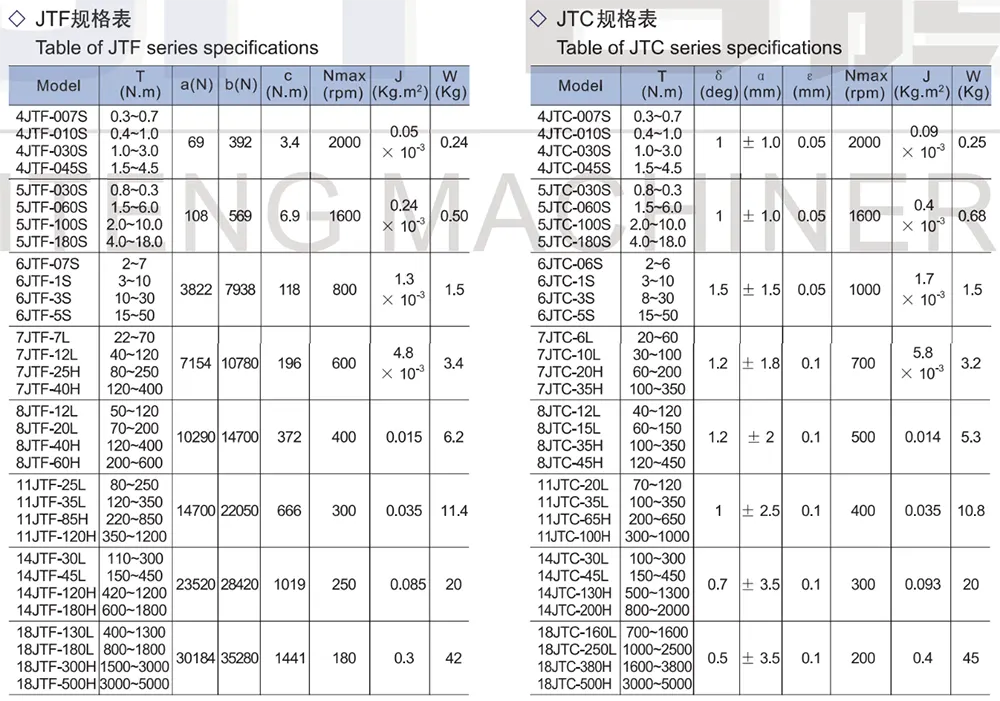

(T) : Plage de réglage du couple de déclenchement. (δ) : Erreur de désalignement angulaire maximale admissible.

(α) : Jeu axial maximum autorisé entre les deux centres d’arbre connectés.

(ε) : Erreur de désalignement parallèle (décalage) maximale admissible.

(Nmax) : Vitesse de rotation maximale autorisée.

(J) : Moment d'inertie du limiteur de couple.

(W) : Poids.

Remarque 1 : L'erreur de jeu est déterminée sur la base du jeu de dimensions H, qui donne la distance axiale maximale autorisée entre l'arbre.

Remarque 2 : L'erreur de désalignement parallèle (décalage) indique la tolérance maximale des billes d'acier transmettant le couple.

Note 3 : Pour un fonctionnement à des vitesses supérieures à Nmax (RPM), consulter notre société.

Structure du produit et principes de fonctionnement

Le limiteur de couple à rouleau présente une conception purement mécanique et intégrée. Il s'appuie sur l'engagement et le désengagement physiques pour fournir une protection contre les surcharges ; sa logique de fonctionnement est simple et fiable, garantissant un faible risque de panne même en cas d'utilisation à long terme.

- Structure d'engagement de base : L'unité utilise partout un mécanisme de transmission à engagement par rouleaux. Ses composants sont usinés avec précision avec des jeux d'engagement optimisés, permettant une transmission de couple stable dans des conditions normales et garantissant le bon fonctionnement de l'équipement.

- Principe de désengagement en cas de surcharge : lorsque l'équipement se bloque, se bloque ou que la charge dépasse la limite prédéfinie, les rouleaux internes sont déplacés par la force appliquée. Le dispositif glisse et se désengage automatiquement, coupant rapidement la transmission de puissance et empêchant les charges de choc d'être directement transmises à la broche et au moteur.

- Logique de réinitialisation et de récupération : une fois le défaut de l'équipement résolu et la charge revenue à des niveaux normaux, le dispositif peut rapidement se réengager et réinitialiser son état de transmission normal sans nécessiter le démontage de l'ensemble de la machine. Cela réduit considérablement les temps d’arrêt nécessaires à la maintenance.

Fonctions de base et fonctionnalités de réglage

- Réglage précis du couple : prend en charge un réglage continu et flexible des valeurs de couple, permettant une définition précise du seuil de protection de l'équipement. Les opérateurs peuvent configurer librement les paramètres en fonction de la charge spécifique, de la puissance de sortie et du niveau de sécurité requis de l'équipement.

- Réponse rapide en cas de surcharge : en cas de conditions anormales, telles qu'un calage, un bourrage de matériau ou une surcharge, le limiteur de couple à rouleau exécute une action de désengagement et de coupure de courant instantanée. Sa réponse très sensible bloque immédiatement les forces de choc, protégeant ainsi les composants critiques de l'ensemble de la machine.

- Conception de contrôle purement mécanique : l'unité présente une structure entièrement mécanique ; il ne contient aucun contrôleur électronique, capteur ou autre composant électrique. Ne nécessitant aucune alimentation externe ni signal de commande, il élimine fondamentalement les risques de défaillance potentiels associés au vieillissement des circuits ou aux dysfonctionnements des signaux. Adaptabilité environnementale et avantages d’installation

Optimisé pour les conditions de fonctionnement complexes rencontrées dans les ateliers, cet appareil présente une forte immunité aux interférences et une grande polyvalence d'installation, ce qui le rend compatible avec une grande variété de configurations de transmission et d'assemblage.

- Tolérance aux environnements difficiles : possède une résistance exceptionnelle aux interférences ; il maintient un fonctionnement stable même dans des conditions impliquant une forte accumulation de poussière, une contamination par l'huile ou des vibrations continues de l'équipement, ce qui le rend adapté à tous les types d'environnements de production difficiles.

- Conception compacte du corps : la structure globale est rationalisée et compacte (beaucoup plus petite en volume que les limiteurs de couple à friction traditionnels), garantissant qu'elle n'occupe pas d'espace d'installation excessif et qu'elle est bien adaptée aux configurations d'équipements automatisés compacts.

- Compatibilité d'assemblage polyvalente : de structure très polyvalente, il s'adapte à diverses méthodes d'assemblage de transmission standard, notamment le montage en bout d'arbre, le montage par bride et les entraînements par chaîne ou par courroie, ce qui le rend compatible avec la grande majorité des systèmes de transmission.

Avantages en termes de performances

- Précision de contrôle de couple élevée : comporte des seuils de protection clairs et précis ; sous des charges normales, la transmission de puissance s'effectue sans perte et avec une efficacité stable. Dans des situations de surcharge critiques, il peut interrompre la transmission de puissance en quelques millisecondes, garantissant ainsi une protection stable et fiable.

- Résistance aux chocs et endurance à la fatigue : Capable de résister aux charges alternées générées par les démarrages et arrêts fréquents de l'équipement, ainsi qu'aux charges de choc instantanées provoquées par les bourrages de matériaux. Sa résistance supérieure à la fatigue prolonge efficacement la durée de vie globale du limiteur de couple à rouleaux.

- Réinitialisation fluide sans charge : une fois qu'un défaut de surcharge a été résolu, l'appareil se réinitialise en douceur dans des conditions sans charge, évitant ainsi des problèmes tels qu'un blocage ou un échec de réinitialisation, aidant ainsi les lignes de production à reprendre rapidement leur rythme opérationnel.

Champs d'application

- Machines de transport : divers convoyeurs de matériaux, palans et équipements d'alimentation ; spécialement conçu pour résoudre les problèmes de surcharge soudaine causés par l'accumulation de matériaux ou le blocage pendant le processus de transport.

- Équipements de traitement de l'industrie légère : machines d'emballage, machines à bois et machines d'impression ; Idéalement adapté aux conditions de fonctionnement typiques des équipements industriels légers, qui impliquent des démarrages/arrêts à haute fréquence et une susceptibilité au calage instantané.

- Équipements chimiques et d'automatisation : systèmes de transmission de produits chimiques, chaînes d'assemblage automatisées et équipements de traitement intelligents ; fournit une protection de sécurité contre les surcharges 24h/24 et 7j/7 pour les lignes de production industrielle nécessitant un fonctionnement continu et ininterrompu.

FAQ

- Q1 : Quelle est la différence entre un limiteur de couple à rouleaux et un limiteur de couple à friction ?

A1 : Le mécanisme à rouleaux utilise des rouleaux en acier allié pour une transmission à engagement positif, s'appuyant sur une structure mécanique précise pour le désengagement ; cela se traduit par une précision de couple supérieure et une excellente répétabilité. En revanche, le mécanisme à friction repose sur le glissement des plaques de friction pour la protection contre les surcharges, ce qui donne généralement une précision moindre et est sujet à l'usure. Le modèle à rouleaux est donc mieux adapté aux équipements automatisés soumis à des blocages fréquents, à des cycles marche-arrêt à haute fréquence ou aux applications nécessitant un haut degré de précision de protection.

- Q2 : Un capteur est-il requis pour le fonctionnement ?

A2 : Ce produit est un protecteur de surcharge purement mécanique ; il ne nécessite aucun capteur, module de contrôle électronique ou source d'alimentation externe. Il s'appuie uniquement sur sa structure interne à rouleaux pour gérer à la fois la transmission de puissance et le désengagement en cas de surcharge. Cette conception offre une résistance supérieure aux interférences, ce qui la rend parfaitement adaptée aux environnements d'exploitation difficiles, tels que ceux impliquant de la poussière, une contamination par l'huile ou une humidité élevée, où les composants de commande électroniques ne seraient pas adaptés.

- Q3 : Dans quelles conditions de fonctionnement le limiteur de couple à rouleau n'est-il pas recommandé ?

A3 : Il ne convient pas aux applications impliquant un glissement prolongé et continu. Si l'équipement nécessite un amortissement soutenu des conditions de surcharge, plutôt qu'une interruption instantanée de la force, nous vous recommandons d'opter plutôt pour un mécanisme de type friction. Le mécanisme à rouleaux est le mieux adapté aux scénarios impliquant un calage instantané, un bourrage de matériaux ou des exigences de protection contre les surcharges soudaines et abruptes.

- Q4 : Quelle est la durée de vie approximative et quel entretien de routine est requis ?

A4 : Les rouleaux en acier allié sont très résistants à l’usure et à la compression ; dans des conditions normales de fonctionnement, leur durée de vie dépasse largement celle des produits standards à friction. L'entretien de routine ne nécessite pas de lubrification fréquente ; les utilisateurs doivent simplement nettoyer périodiquement la poussière de surface et les résidus d'huile, et vérifier la valeur de réglage du couple. Les coûts de maintenance sont donc extrêmement faibles.
