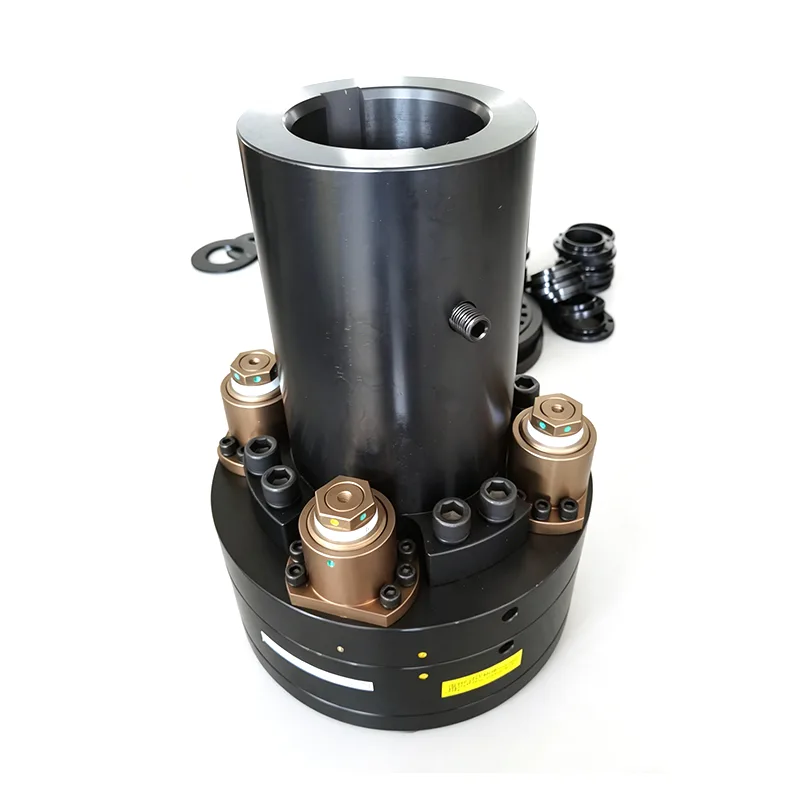

Le limiteur de couple à broches est un composant de protection contre les surcharges purement mécanique à haute rigidité, actuellement l'un des dispositifs de limitation et de sécurité les plus polyvalents utilisés dans les systèmes de transmission de puissance industriels. Tirant parti d'une conception structurelle combinant des ressorts à disque avec des broches de verrouillage, il permet une transmission de puissance sans jeu. Contrairement aux produits conventionnels à billes ou à rouleaux, cette conception offre une rigidité globale de transmission supérieure et une résistance exceptionnelle aux charges d'impact. Si l'équipement rencontre des conditions de surcharge, telles qu'un blocage ou des surtensions soudaines de charge, les broches internes se désengagent automatiquement pour relâcher la pression, interrompant instantanément la transmission de puissance et évitant ainsi les pannes critiques de l'équipement, telles que les fractures de l'arbre de transmission ou les dommages aux engrenages.
1. Performances globales élevées en termes de coûts. Les composants principaux du limiteur de couple à broches présentent une excellente durabilité avec une faible fréquence de remplacement, réduisant ainsi les dépenses d'approvisionnement en pièces de rechange.
2. La structure simple permet un démontage et un entretien faciles. Aucun équipement professionnel sophistiqué n’est requis, ce qui réduit les coûts de main-d’œuvre pour l’entretien.
3. Prévenir efficacement la casse de l'arbre, la fracture des engrenages et les dommages à l'équipement, réduisant considérablement les coûts de maintenance et les pertes de temps d'arrêt de production.
4. Gamme complète de spécifications pour une correspondance de modèles personnalisée, évitant les coûts inutiles causés par une redondance excessive des performances.
Les cosses sont enfoncées dans les rainures de positionnement du disque entraîné par des ressorts à disque. Les disques d'entraînement et menés s'ajustent étroitement pour transmettre le couple de manière constante sans jeu.
Une surtension ou un décrochage soudain de la charge fait que le couple réel dépasse la limite prédéfinie. Les dés à coudre sont poussés contre la pression du ressort, séparant instantanément les deux disques et coupant la transmission de puissance.
Après le dépannage, alignez la position de serrage en tournant la bride pendant que l'équipement s'arrête de fonctionner. Appuyez pour réinitialiser et reprendre la transmission de puissance.
La structure en maillage offre une grande rigidité de transmission. Aucun jeu ni vibration ne se produit pendant le démarrage, l'arrêt et le changement de vitesse, ce qui permet d'obtenir une puissance de sortie constante et uniforme. Le limiteur de couple à broche fonctionne de manière fiable en rotation avant et arrière sans défaillance de la transmission lors du changement de direction, et prend en charge les modes de fonctionnement à vitesse constante, intermittent et à impact.
Equipé d'une structure de réglage calibrée. Faites tourner l'écrou pour ajuster linéairement la précharge du ressort à disque, avec des niveaux de couple distincts visibles. Une mise en service facile ne nécessite aucun outil sophistiqué, ce qui permet un réglage rapide sur site des limites de protection pour répondre aux diverses exigences de protection des charges.
La structure entièrement scellée empêche la poussière, l'humidité et l'huile de pénétrer dans les composants internes. Fabriqué à partir de matériaux métalliques, le limiteur de couple à broche résiste aux températures extrêmes et aux vibrations mécaniques, garantissant un fonctionnement stable et durable dans des environnements difficiles comme les mines, les usines chimiques et les ateliers extérieurs.
1. Q : Quel est le principe de fonctionnement de base du limiteur de couple à broches ?
R : Pendant le fonctionnement normal, les disques ressorts pressent fermement les broches dans les rainures de positionnement de la plaque entraînée ; le plateau d'entraînement et le plateau mené restent en contact étroit, assurant une transmission de couple stable et sans jeu. Lorsque la charge augmente ou que l'équipement se bloque, ce qui fait que le couple réel dépasse la limite prédéfinie, les broches surmontent la pression du ressort et se désengagent. Cela provoque une séparation rapide des plaques motrices et entraînées, coupant ainsi la transmission de puissance. Une fois le défaut résolu, l'unité peut être réinitialisée pour reprendre une transmission normale en arrêtant l'équipement, en alignant la bride avec les fentes d'engagement et en appliquant une pression pour réinitialiser les broches.
2. Q : Le produit présente-t-il des problèmes de jeu de transmission ou de vibrations pendant le fonctionnement ?
R : Le limiteur de couple à broches présente une structure maillée avec précision qui offre une rigidité globale élevée de la transmission. Il fonctionne sans aucun jeu de transmission lors du démarrage, de l'arrêt ou des changements de vitesse de l'équipement. L'unité fonctionne sans problème, sans vibration notable, fournissant une puissance de sortie uniforme et stable, garantissant ainsi le fonctionnement continu et fiable du système de transmission.
3. Q : Ce produit peut-il être utilisé efficacement dans des équipements nécessitant une commutation entre la rotation avant et arrière ?
R : Ce limiteur de couple à broche prend en charge le fonctionnement bidirectionnel (avant et arrière). Il ne rencontre pas de problèmes de transmission ou de brouillage lors du changement de direction. De plus, il est compatible avec une large gamme de modes de fonctionnement, notamment le fonctionnement continu à vitesse constante, le service intermittent et les applications impliquant des charges d'impact, ce qui le rend adapté à un large éventail de conditions de travail.
4. Q : Ce produit peut-il être utilisé dans des environnements difficiles impliquant de la poussière, de l'humidité ou une contamination par l'huile ?
R : Le produit présente une structure entièrement scellée conçue pour empêcher la poussière, l'humidité et les contaminants pétroliers de pénétrer et d'affecter les composants internes. Construite entièrement à partir de matériaux métalliques, l'unité résiste aux températures extrêmes et aux vibrations mécaniques, lui permettant de fonctionner de manière stable sur de longues périodes dans des environnements industriels complexes tels que les mines, les usines chimiques et les ateliers extérieurs.
5. Q : Quelle maintenance de routine est requise et le processus de maintenance global est-il difficile ?
R : Le produit présente une structure simple qui permet un démontage et un assemblage faciles. Les procédures de maintenance de routine sont simples et ne nécessitent pas d’opérations complexes ni d’outils spécialisés. Grâce à sa conception de protection entièrement scellée, les composants internes sont bien protégés des contaminants externes ; par conséquent, dans des conditions normales d’exploitation, les besoins de maintenance sont minimes, ce qui se traduit par des coûts globaux d’exploitation et de maintenance inférieurs à long terme.
6. Q : Quels types d'équipements de transmission sont les mieux adaptés à une utilisation avec ce produit ?
R : En raison de sa rigidité de transmission élevée, de sa résistance aux chocs et de ses capacités d'étanchéité et de protection supérieures, le limiteur de couple à broche est bien adapté à divers types d'équipements de transmission fonctionnant dans les environnements miniers, chimiques et extérieurs. Il est particulièrement idéal pour les machines nécessitant des changements de direction fréquents, un fonctionnement intermittent ou la capacité de résister à des charges d'impact transitoires, ainsi que pour les équipements situés dans des environnements de terrain caractérisés par une forte poussière, une contamination par l'huile ou une humidité élevée.
