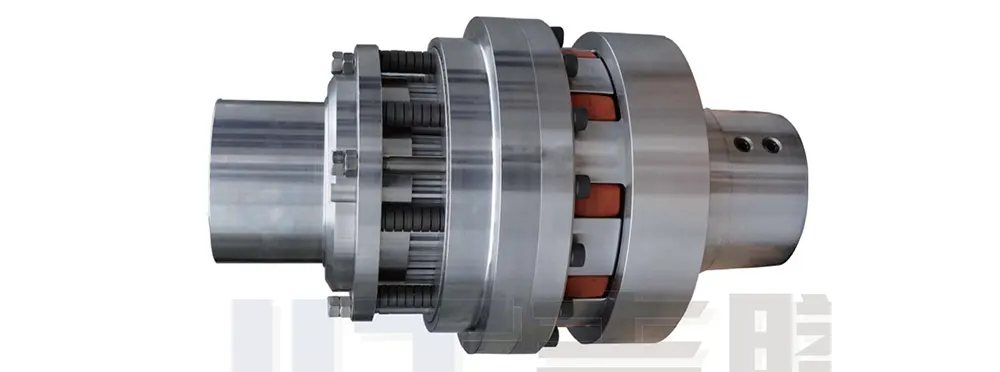

Le limiteur de couple à friction multiplaque est un composant composite de protection contre les surcharges de type glissant spécialement développé pour les conditions de fonctionnement intensives à couple moyen à élevé. Contrairement aux limiteurs de friction classiques à plaque unique ou multi-plaques standard, notre conception utilise une structure de disques de friction empilés et multicouches. Cette configuration maximise la surface de friction effective dans un encombrement d'installation extrêmement compact, lui permettant de gérer des charges de couple importantes atteignant des milliers de Newton-mètres.
En plus d'offrir une large gamme de réglages de couple précis et d'être adapté à un fonctionnement continu à moyenne et haute vitesse, l'unité est dotée de plaques de friction sèches sans amiante. Ces plaques possèdent intrinsèquement des propriétés antirouille, résistantes à l'usure et antidéflagrantes, permettant au dispositif d'être déployé directement dans des environnements d'exploitation dangereux et complexes sans nécessiter de modifications supplémentaires.
De plus, l'unité peut être associée à des accouplements flexibles pour compenser divers écarts d'alignement survenant lors de l'installation de l'équipement. Cela le rend parfaitement adapté aux applications industrielles à forte charge, telles que les opérations minières et les systèmes de convoyeurs à grande échelle, et constitue un composant de protection de sécurité flexible et indispensable au sein des systèmes de transmission à usage intensif.
Les disques de friction sont des éléments de friction de type sec sans amiante et antirouille, adaptés aux applications antidéflagrantes avec une excellente résistance à l'usure et une longue durée de vie.

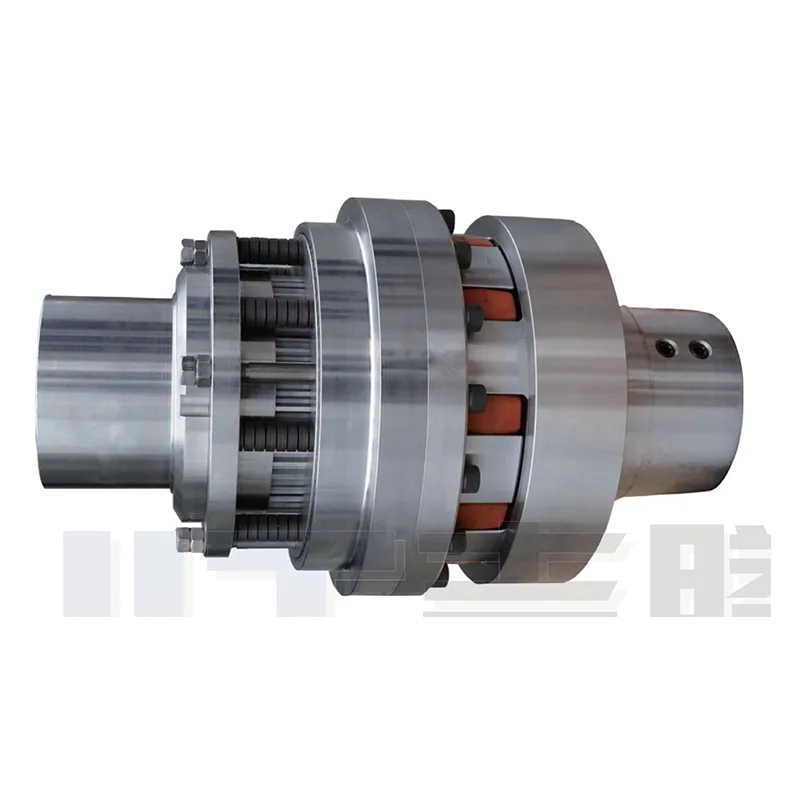

Limiteur de couple multidisque
Utilisé dans toute application nécessitant une protection antidérapante contre les surcharges (couple excessif), évitant ainsi les dommages à l'équipement et évitant les pertes pendant les temps d'arrêt.
- Installations industrielles / Contrôle des gaz d'échappement des centrales électriques (Siemens, GE)
- Lignes d'assemblage (Niles-Simmons)
- Industrie des machines pour l'extraction du charbon (ThyssenKrupp, Grabe)
- Production d'énergie éolienne (Samsung, Siemens, Bard, GE)

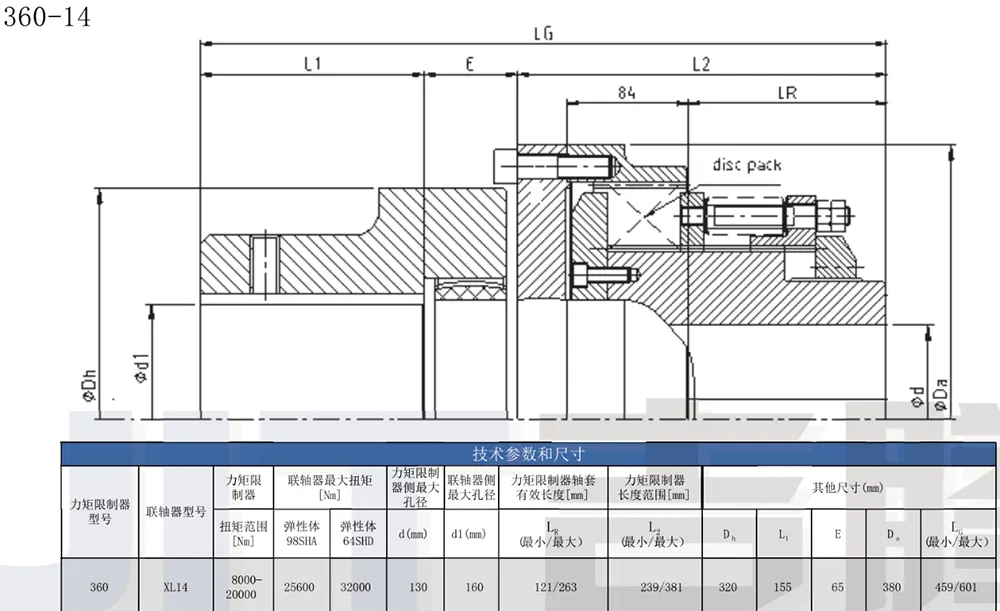

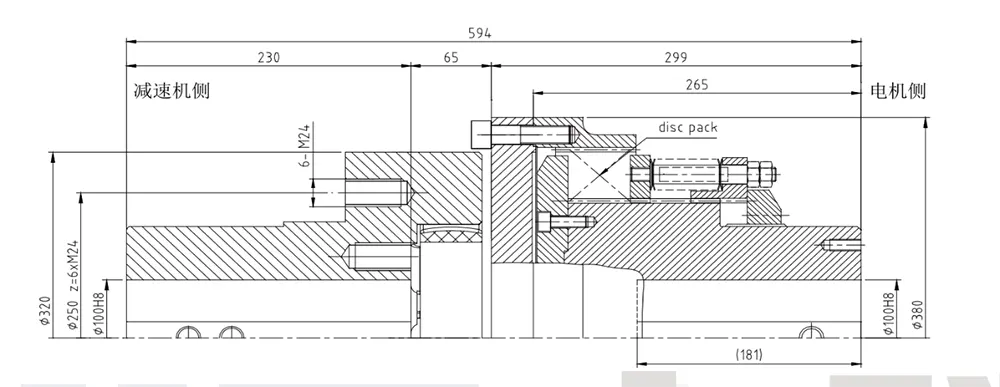

Combinaison d'un limiteur de couple multidisque et d'un accouplement flexible à mâchoire (Spider) (1)

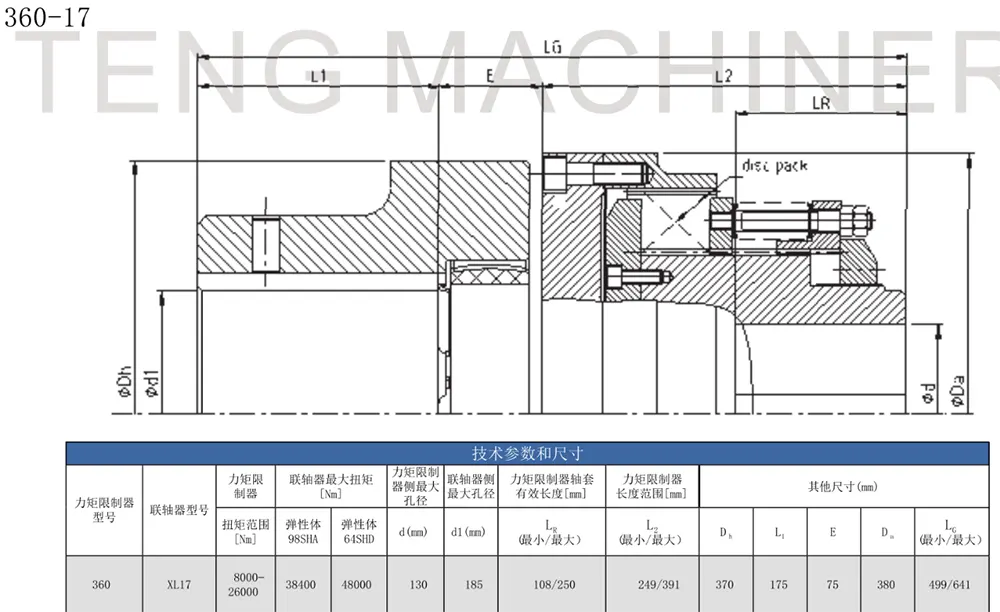

Combinaison d'un limiteur de couple multidisque et d'un accouplement flexible à mâchoire (Spider) (2)

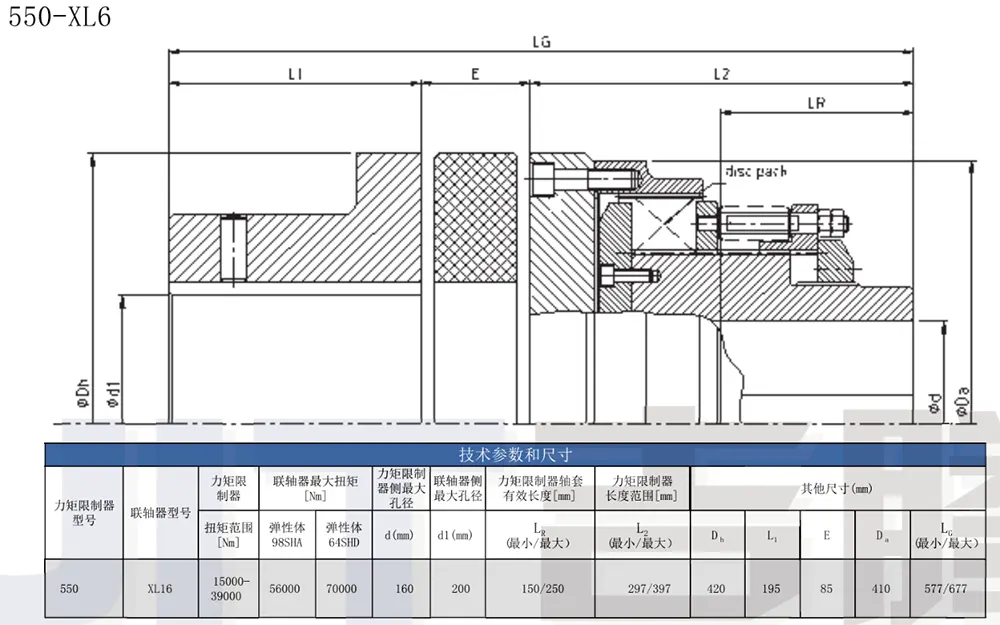

Combinaison d'un limiteur de couple multidisque et d'un accouplement flexible à mâchoire (Spider) (3)

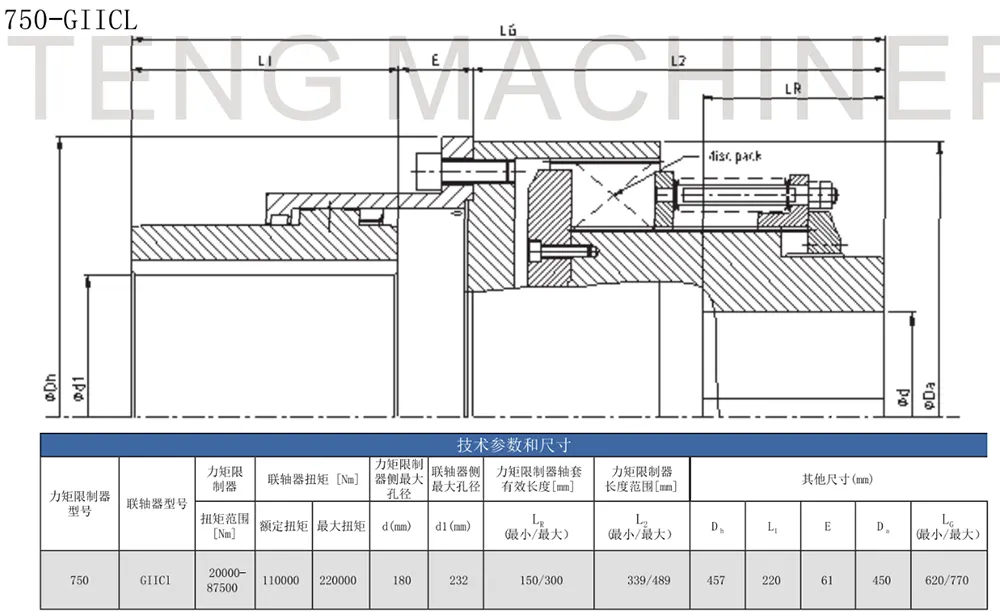

Combinaison d'un limiteur de couple multidisque et d'un accouplement à engrenages entièrement en acier (4)

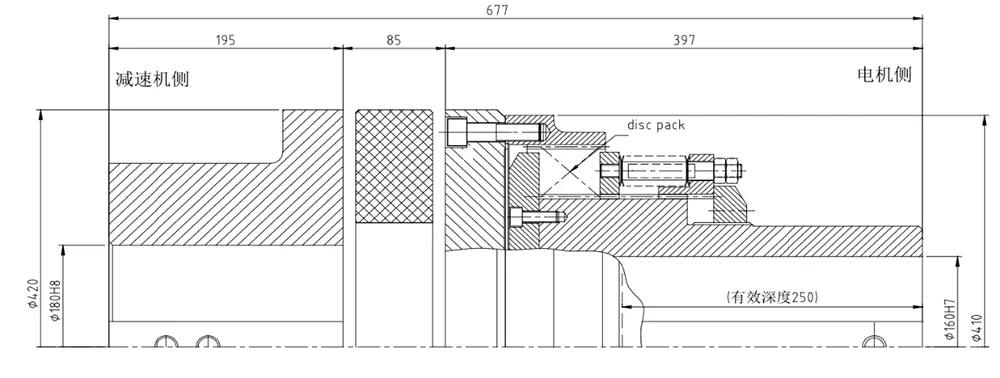

Utilisé pour entraîner un convoyeur de 525 kW, installé entre le moteur et la boîte de vitesses.
Utilisé pour entraîner un convoyeur de 800 kW, installé entre le moteur et le réducteur.
Utilisé pour entraîner des convoyeurs de 1 000 kW à 1 200 kW, installés entre le moteur et la boîte de vitesses.
Le limiteur de couple à friction multiplaque démontre une adaptabilité exceptionnelle en termes de paramètres, de méthodes de connexion, de vitesses de rotation et de compatibilité générale. Il est capable de répondre aux exigences d'installation et de fonctionnement de la grande majorité des équipements lourds, prenant en charge à la fois les options de sélection standardisées et les personnalisations personnalisées non standard.
- Plage de charge de couple : les modèles standard couvrent le spectre de couple moyen à élevé, ciblant principalement les applications d'équipements lourds. Pour les scénarios spécialisés à charge ultra-élevée, nous proposons des services de personnalisation sur mesure basés sur les paramètres de couple réels du client et les courbes de charge de l'équipement, garantissant une compatibilité complète avec tous les types d'environnements opérationnels intensifs.
- Méthodes de connexion d'extrémité d'arbre : Compatible avec les deux schémas d'assemblage les plus répandus sur le marché : il peut utiliser une connexion à alésage à clé standard, adaptée aux arbres de transmission conventionnels, ou être associé à un ensemble de verrouillage sans clé (bague d'expansion) pour obtenir une connexion sans clé, idéale pour les équipements de transmission de haute précision sans jeu et s'adaptant à une large gamme de diamètres d'arbre.
- Adaptabilité de la vitesse de rotation : les modèles standard sont capables de répondre directement aux exigences opérationnelles continues et ininterrompues des équipements à vitesse moyenne à élevée. Si la vitesse nominale de l'équipement dépasse la limite supérieure du modèle standard, nous pouvons optimiser spécifiquement les matériaux de friction et la structure interne des ressorts pour créer une solution haute vitesse personnalisée, résolvant efficacement les défis associés à la protection contre les surcharges dans les applications à grande vitesse.
- Compensation du désalignement de l'installation : le produit peut être intégré à différents types d'accouplements flexibles pour absorber et compenser efficacement les décalages axiaux, les écarts radiaux et les désalignements angulaires qui se produisent pendant le processus d'assemblage. Cela réduit les exigences strictes en matière de coaxialité lors de l'assemblage des équipements et contribue à minimiser les coûts d'installation et de mise en service.
Comparé aux limiteurs de couple à friction traditionnels à détente et à plaque unique standard, le limiteur de couple à friction multiplaque présente des avantages exceptionnels dans trois dimensions clés : capacité de charge, précision de réglage et résilience environnementale. Il est spécialement conçu pour répondre aux problèmes critiques de l'industrie associés aux équipements lourds, tels que la difficulté de la protection contre les surcharges, la susceptibilité à l'usure et les limitations opérationnelles imposées par des conditions de travail difficiles.
Utilisant une structure de disques de friction empilés multicouches, l'unité augmente considérablement la zone globale de contact de friction. Sans augmenter les dimensions externes du produit ni nécessiter d'espace d'installation supplémentaire, il peut transmettre de manière fiable des charges de couple massives, atteignant des niveaux de plusieurs milliers de Newton-mètres (N·m). Cela le rend parfaitement adapté aux machines industrielles lourdes, telles que les systèmes de convoyeurs à grande échelle et les équipements miniers, résolvant efficacement le défi de l'espace d'installation limité souvent rencontré avec les machines lourdes.
Les opérateurs peuvent affiner le couple de glissement sur une large plage en ajustant simplement la pression de précharge du ressort interne. Les paramètres définis présentent une répétabilité élevée et des marges d'erreur extrêmement faibles, garantissant une transmission de puissance efficace et stable sous des charges de fonctionnement normales. En cas de surcharge soudaine, les surfaces de friction glissent instantanément pour dissiper la force, offrant ainsi une protection immédiate au seuil critique de surcharge tout en équilibrant simultanément l'efficacité de la transmission et la sécurité de l'équipement.
L'unité est livrée en standard avec des disques de friction secs de qualité industrielle sans amiante. En évitant les matériaux de friction traditionnels de qualité inférieure, les surfaces des disques présentent des propriétés inhérentes antirouille et résistantes à l'usure, ce qui se traduit par une durée de vie bien supérieure à celle des composants de friction standard. La structure globale du produit a été optimisée pour les environnements opérationnels exigeants ; Ne nécessitant aucun accessoire d'étanchéité supplémentaire ni modification structurelle, il peut être directement déployé dans des zones de travail spéciales caractérisées par une forte accumulation de poussière, une contamination par l'huile ou des exigences strictes antidéflagrantes.
- Q1 : Quelle est la différence fondamentale entre le limiteur de couple à friction multiplaque et un limiteur de couple à friction standard ?
A1 : Les limiteurs à friction standard utilisent généralement une structure à plaque unique, ce qui les rend adaptés uniquement aux charges légères à moyennes et aux équipements de petite à moyenne taille. En revanche, le modèle multiplaques robuste utilise une structure de friction multicouche empilée, ce qui entraîne une densité de couple nettement plus élevée. À volume physique équivalent, sa capacité de charge est multipliée par plusieurs (capable de supporter des charges de couple massives atteignant des milliers de N·m) et est spécialement conçue pour les applications lourdes telles que les machines minières et les systèmes de convoyeurs à grande échelle.
- Q2 : Cette unité peut-elle compenser les désalignements d'installation ? Est-il également nécessaire d'acheter un accouplement séparé ?
A2 : Le produit lui-même ne dispose pas de fonction de compensation d'auto-centrage inhérente ; par conséquent, il doit être associé à un couplage flexible pour un fonctionnement collaboratif. Lorsqu'elle est installée en combinaison, cette configuration compense efficacement trois types d'erreurs d'installation : axiale, radiale et angulaire, simplifiant ainsi le processus d'assemblage. Il convient parfaitement aux machines lourdes et à grande échelle où un contrôle précis de la coaxialité de l'arbre est difficile à obtenir.
- Q3 : Est-il nécessaire de modifier la structure d'étanchéité pour une utilisation dans des environnements dangereux (antidéflagrants) ?
A3 : Aucune modification secondaire n’est requise. L'unité est équipée en usine de garnitures de friction sèches sans amiante, dont les propriétés matérielles répondent pleinement aux exigences strictes des conditions de fonctionnement antidéflagrantes. Par conséquent, la configuration d'usine standard de l'unité peut être déployée directement dans des environnements industriels difficiles, notamment ceux caractérisés par de la poussière, des risques inflammables/explosifs, une contamination par l'huile ou une humidité élevée, économisant ainsi à la fois le coût et le temps généralement associés à la modernisation structurelle.
- Q4 : Proposez-vous une personnalisation des spécifications de couple ? Les unités peuvent-elles être fabriquées sur la base de dessins d'équipement spécifiques ?
A4 : Oui, la personnalisation est entièrement prise en charge. En plus de nos spécifications de couple standard, notre équipe technique peut concevoir et fabriquer des modèles spécialisés à couple élevé adaptés précisément aux exigences d'équipement spécifiques d'un client, en tenant compte de facteurs tels que le couple nominal, la capacité de charge maximale et la vitesse de rotation maximale. De plus, nous proposons des services d'usinage personnalisés pour s'adapter aux diamètres d'arbres non standard et aux structures de connexion uniques.
