Accouplement à engrenages

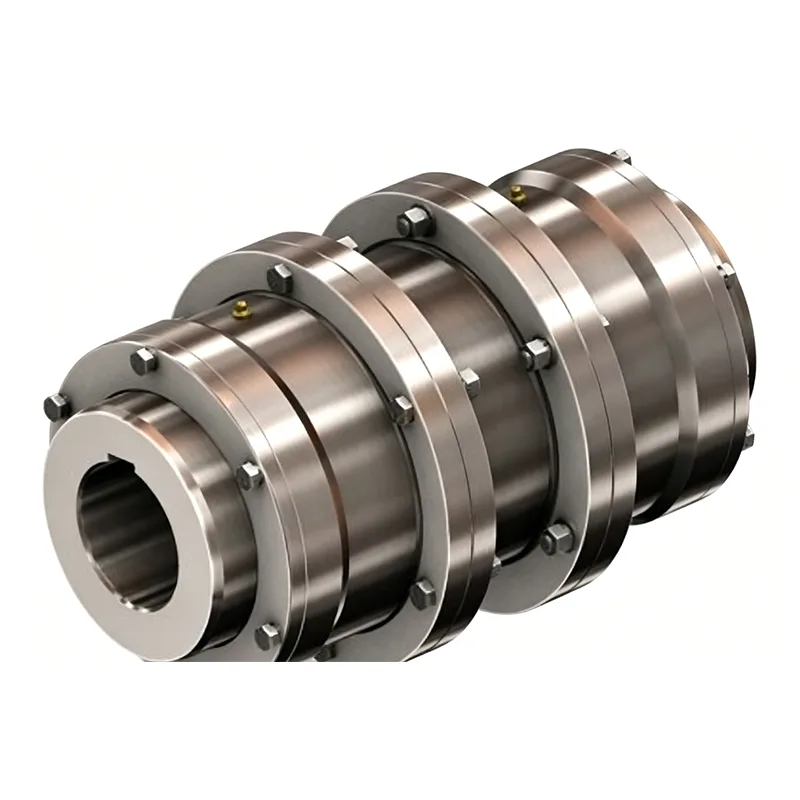

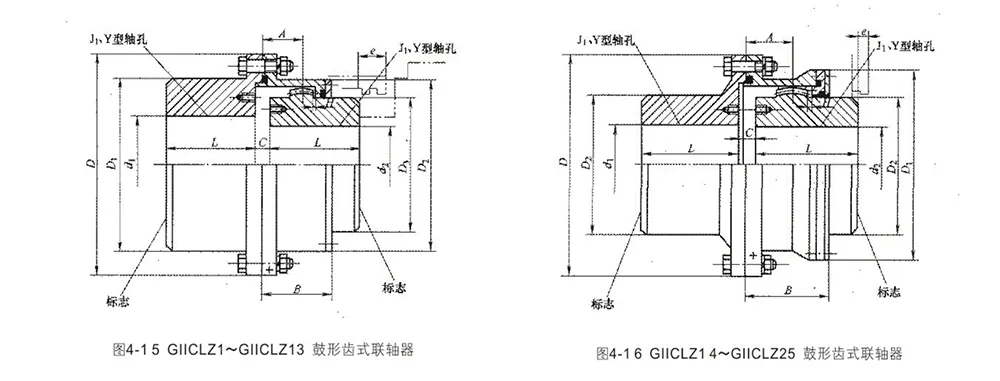

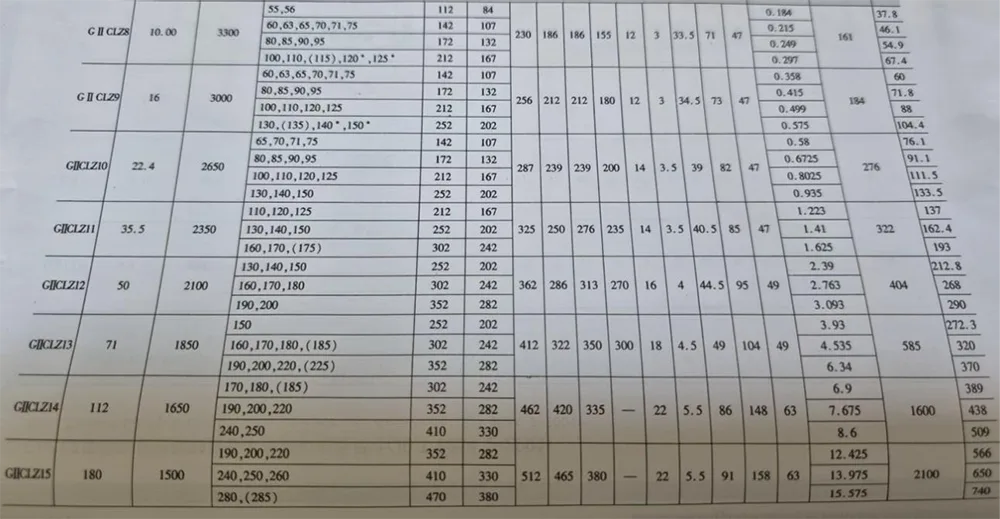

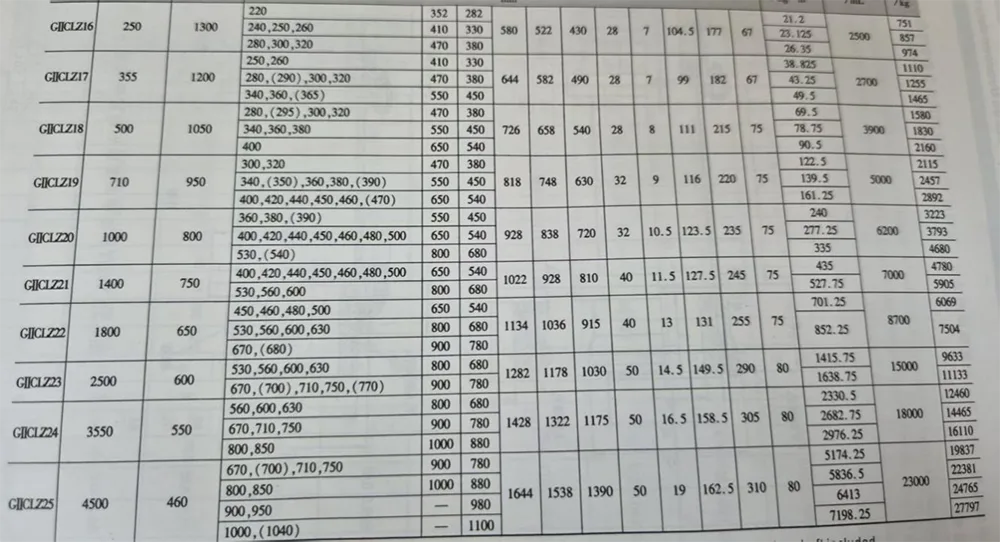

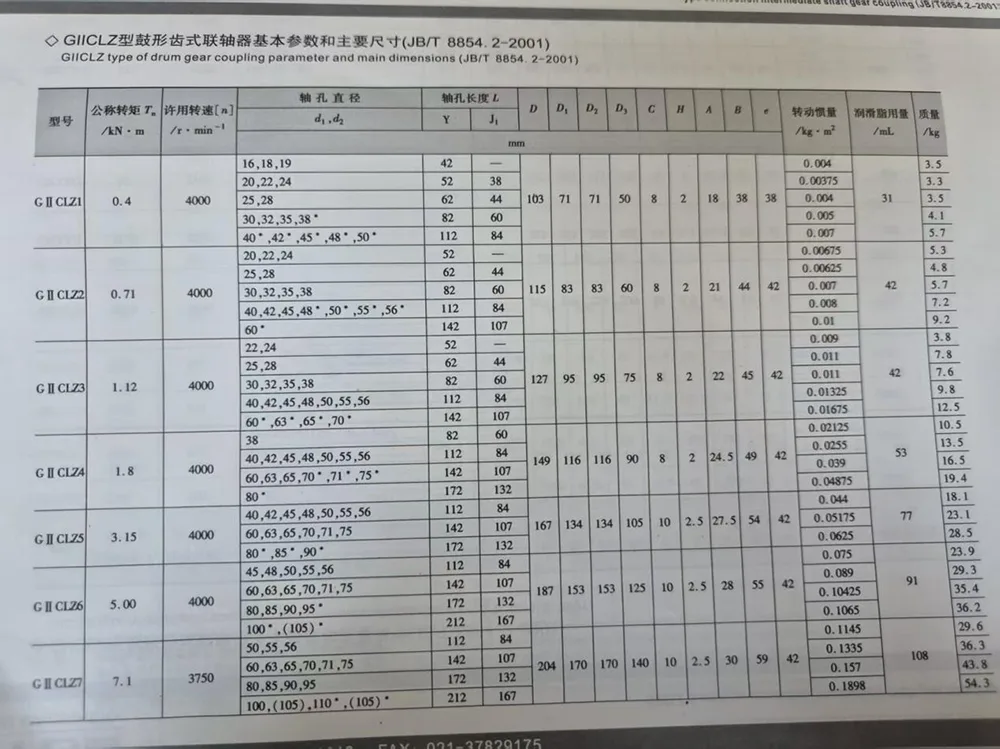

Arbre intermédiaire de connexion de type GIICLZ (étroit) espacement des dents d'accouplement d'engrenage de tambour, permettant le déplacement radial relatif de petit, compact, le moment d'inertie est faible, pour le moment de transfert nominal 400 ~ 4500000 N · m niveau deux connexion d'entraînement d'arbre coaxial. Type de structure indiqué dans la Figure 4-15 et la Figure 4-16, les paramètres de base et les dimensions principales, voir le Tableau 4-11.

Accouplement à engrenages à tambour de type GIICLZ avec arbre intermédiaire

Conçu pour les conditions de travail de transmission longue distance, il est minutieusement fabriqué par des usines sources avec une qualité stable et fiable.

Forgé à partir d'acier de haute qualité avec des dents d'engrenage trempées, il présente une excellente résistance à l'usure, une résistance aux chocs et une capacité de charge de couple exceptionnelle. Adoptant une conception de connexion d'arbre intermédiaire, il convient à l'installation d'équipements avec un grand espacement d'arbre. Il a une structure compacte et un petit moment d'inertie, assurant un fonctionnement de transmission stable et fluide.

Il possède d'excellentes performances de compensation de déplacement radial, axial et angulaire, qui peuvent compenser efficacement les erreurs d'installation et la déformation opérationnelle et réduire les pertes de fonctionnement de l'équipement. Avec des performances d'étanchéité supérieures, il est étanche à la poussière et aux fuites de graisse, adaptable aux conditions de travail difficiles. Il nécessite un entretien peu fréquent et réduit considérablement les coûts d’exploitation et de maintenance.

Largement applicable aux équipements de transmission robustes dans la métallurgie, l'exploitation minière, le levage, les matériaux de construction, les machines de l'industrie lourde et d'autres domaines. Les spécifications complètes sont en stock suffisant et la personnalisation non standard est prise en charge. Doté d'une transmission stable et d'une longue durée de vie, c'est l'accessoire préféré pour la transmission de puissance sur de longues distances.

1. Inertie et masse calculées par arbre de type Jl et arbre inclus.

2. Diamètre de l'arbre colonne d'eau marquée larves taille L, utilisé uniquement pour dl.

3. Utilisation recommandée de la série d'arbres de type Jl.

4. L'arbre de diamètre avec support n'est pas requis lorsque la nouvelle conception

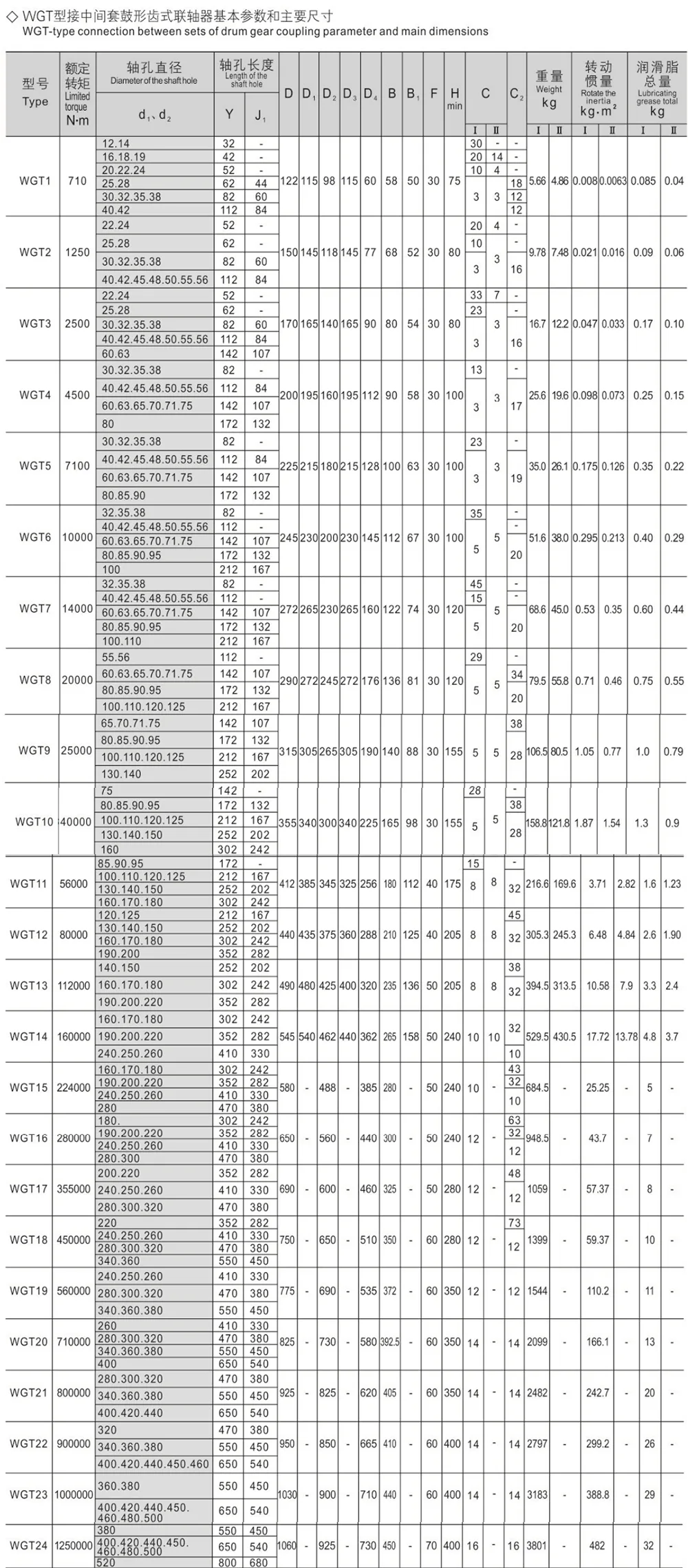

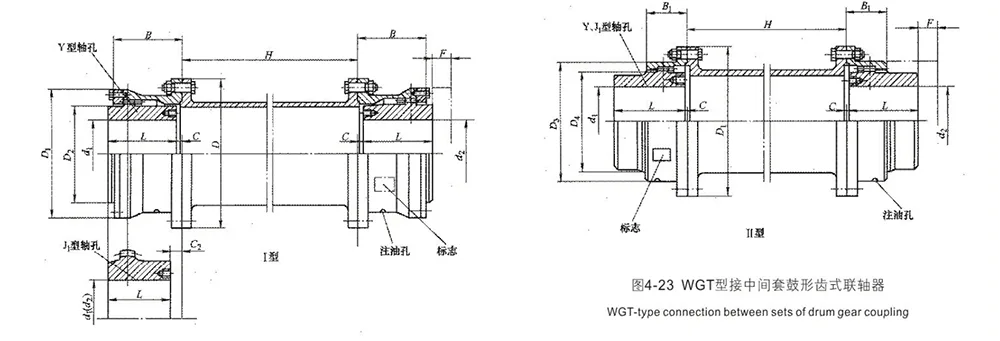

Connexion de type WGT entre la taille de l'habitation, adaptée à la connexion longue distance de l'occasion, les paramètres de base du type structurel indiqués dans la figure 4-23 et les dimensions principales du tableau 4-23, la vitesse autorisée et la qualité des ensembles intermédiaires, le moment d'inertie et le moment d'inertie indiqués dans le tableau 4-24.

Accouplement à engrenages à tambour de type WGT avec manchon intermédiaire

Accouplement à engrenages à tambour de type WGT avec manchon intermédiaire Développé spécifiquement pour les scénarios de transmission longue portée et longue distance, ce produit est minutieusement fabriqué par des fabricants d'origine avec un savoir-faire exquis et une qualité fiable.

Il est forgé avec précision à partir d'acier allié à haute résistance et ses dents d'engrenage sont traitées par trempe à haute fréquence. Doté d'une dureté élevée, d'une bonne ténacité, d'une excellente résistance aux chocs et à l'usure, il peut supporter un couple très important et n'est pas facile à déformer ou à endommager sous des charges lourdes. Adoptant une structure de manchon intermédiaire intégrée, il convient à la connexion et à l'installation d'équipements avec une grande distance entre les arbres. Il présente une disposition globale concise et compacte et un petit moment d'inertie, permettant une transmission stable et à faible bruit.

Nous fournissons une gamme complète de spécifications complètes et prenons en charge le traitement personnalisé selon les besoins. Largement appliqué aux systèmes de transmission de puissance longue distance dans les domaines des mines, de la métallurgie, des équipements de transport, des machines de construction, de l'énergie électrique et de l'industrie lourde, il offre une efficacité de transmission élevée et une longue durée de vie, étant un composant de transmission idéal pour les équipements de transmission longue distance.

1． la qualité et le moment d'inertie sont des approximations calculées par la plus grande longueur de trou d'axe du type Y, et non par l'ensemble intermédiaire.

2. permettre la vitesse de rotation voir page suivante. La vitesse de rotation critique doit être vérifiée par la longueur et le poids de l'ensemble intermédiaire.

FAQ

- Q1 : Quelle est la principale différence dans les scénarios applicables entre les accouplements à engrenages GIICLZ et WGT, qui comportent tous deux une structure intermédiaire ?

A1 : Les deux produits sont principalement conçus pour la transmission de puissance sur de longues distances et à grande portée ; cependant, leurs conceptions structurelles sont optimisées pour différents scénarios spécifiques. Le GIICLZ est un accouplement tambour-engrenage à profil étroit de type arbre intermédiaire. Il présente un pas de dent plus petit, une plus petite tolérance pour le déplacement radial, une inertie de rotation plus faible et une structure plus compacte. Il est particulièrement adapté aux applications de transmission lourdes dans lesquelles l'alignement coaxial est relativement bon mais la distance entre les arbres est importante. Le WGT est un accouplement tambour-engrenage de type manchon intermédiaire. Il utilise une structure de manchon intermédiaire monobloc, ce qui permet d'obtenir une disposition globale plus propre et une stabilité améliorée. Il est mieux adapté aux scénarios de transmission de puissance sur de longues distances impliquant des portées ultra-larges, un espacement important entre les unités d'équipement et des conditions de fonctionnement complexes.

- Q2 : Quels sont la plage de capacité de couple et les avantages de transmission des accouplements à engrenages équipés d'une structure intermédiaire ?

A2 : Le modèle GIICLZ est capable de gérer une plage de couple ultra-large, de 400 N·m à 4 500 000 N·m, couvrant ainsi la grande majorité des exigences de l'industrie lourde et des transmissions lourdes. Les deux produits sont fabriqués en acier de haute qualité, intégralement forgés et subissent un durcissement par induction à haute fréquence sur la surface de leurs dents. Ce procédé garantit une dureté de surface élevée combinée à une grande ténacité, conférant aux accouplements une résistance exceptionnelle aux chocs, à l'usure et à la déformation. De plus, ils possèdent des capacités inhérentes de compensation de déplacement multidimensionnelle, leur permettant de compenser efficacement les erreurs d’installation des équipements et les déformations opérationnelles. Cela réduit considérablement les pertes de transmission et les rend parfaitement adaptés à un fonctionnement à long terme, à pleine charge et intensif.

- Q3 : Pourquoi les accouplements à engrenages GIICLZ et WGT sont-ils le choix préféré pour les applications de transmission de puissance longue distance ?

A3 : Les accouplements conventionnels n'ont pas de structure de connexion intermédiaire et conviennent uniquement pour connecter des équipements avec des distances d'arbre courtes. Dans les installations longue distance, ils sont sujets à des problèmes tels qu'un désalignement coaxial important, des vibrations de transmission, une transmission de couple insuffisante et une forte susceptibilité à la déformation et à la fracture. Les modèles GIICLZ (structure à arbre intermédiaire) et WGT (structure à manchon intermédiaire) sont spécifiquement optimisés pour les applications impliquant de grandes distances entre arbres. Ils présentent une faible inertie de rotation et assurent une transmission de puissance fluide et sans bruit. De plus, ils possèdent d’excellentes capacités pour compenser les désalignements axiaux, radiaux et angulaires. Ces caractéristiques résolvent efficacement les problèmes courants de l'industrie, tels que l'affaissement des fondations des équipements, la déformation du châssis et le désalignement de l'installation, ce qui en fait les composants spécialisés de choix pour la transmission de puissance lourde et longue distance.

- Q4 : Comment les performances d'étanchéité et la facilité d'entretien de routine se comparent-elles pour ce type d'accouplement à engrenages longue distance ?

A4 : Le produit est doté d'une structure d'étanchéité de haute précision qui offre une double protection contre la pénétration de poussière et les fuites de graisse, ce qui le rend adapté aux environnements d'exploitation exigeants et complexes caractérisés par des niveaux de poussière et d'humidité élevés, tels que ceux que l'on trouve dans les mines, la métallurgie, les matériaux de construction et les applications extérieures. Sa construction globale robuste est très résistante à l'usure, durable et résistante aux dommages, éliminant ainsi le besoin d'arrêts fréquents de production pour la maintenance. L'entretien de routine ne nécessite que des contrôles périodiques de l'état de lubrification et de l'intégrité des joints, réduisant ainsi considérablement les coûts opérationnels à long terme et minimisant les pertes associées aux temps d'arrêt des équipements. Cela rend le couplage idéal pour les environnements de production continus et à haute intensité fonctionnant 24 heures sur 24.
