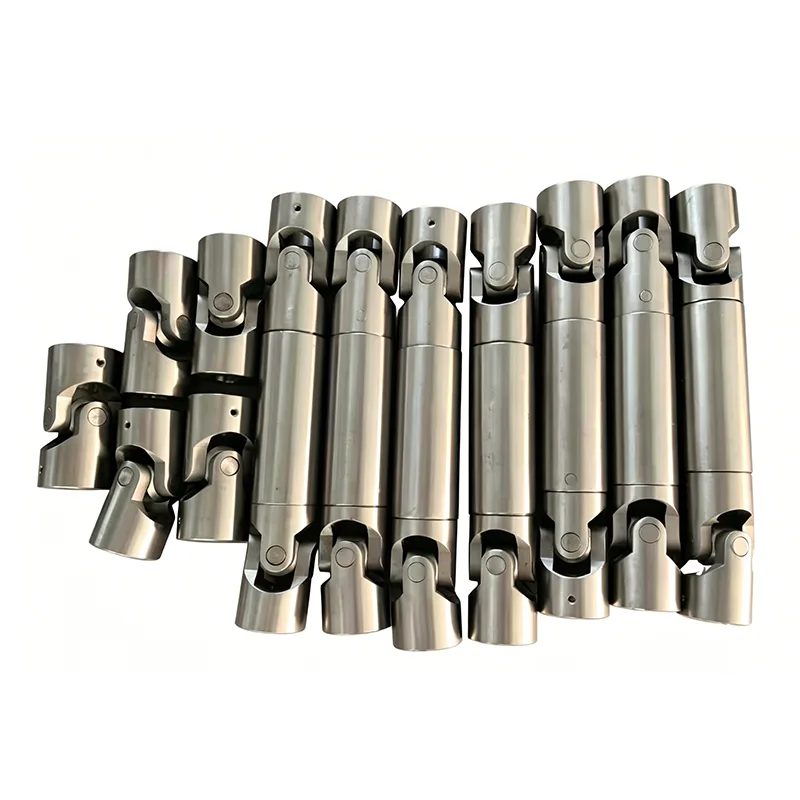

Joint universel non télescopique

Le joint universel non télescopique est un composant de transmission à compensation d'angle pur qui se distingue des joints universels télescopiques. Il n'a pas de fonction d'extension axiale et est spécialement conçu pour résoudre les problèmes de désalignement de deux arbres et de transmission non coaxiale dans les équipements. En tant que composant de base essentiel du système de transmission mécanique, ce produit s'appuie sur une structure de charnière précise pour obtenir une transmission de puissance stable et efficace dans des équipements avec un espacement d'installation fixe et sans besoin de réglage du déplacement axial.

Notre usine propose une gamme complète de produits, couvrant les structures de verrouillage à simple section, à double section et à dégagement rapide, ainsi que deux configurations de roulements lisses et de roulements à aiguilles, correspondant à différentes limites de vitesse supérieures. Il peut être adapté à une vitesse maximale de 4000 tr/min pour des opérations à grande vitesse. Dans le même temps, il prend en charge diverses personnalisations de trous d'arbre de haute précision, ce qui en fait le composant de transmission préféré pour les machines de construction générales standardisées.

1. Convient à toutes les applications du domaine de l'ingénierie générale jusqu'à une vitesse maximale de 4 000 min⁻¹

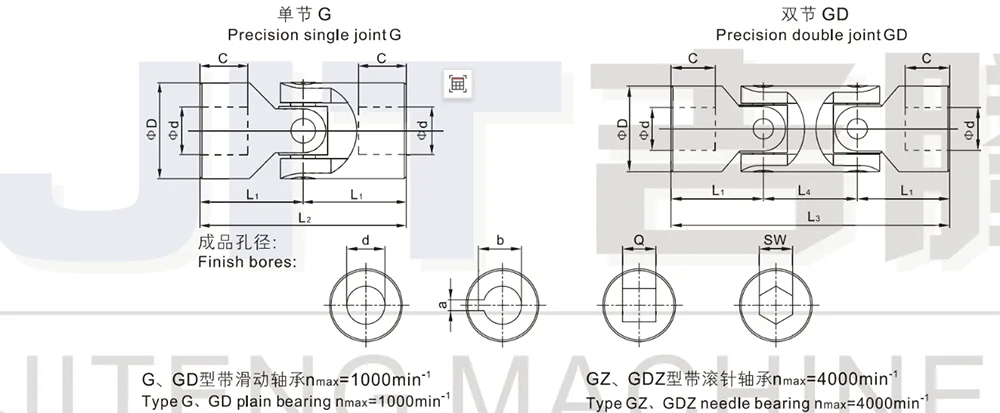

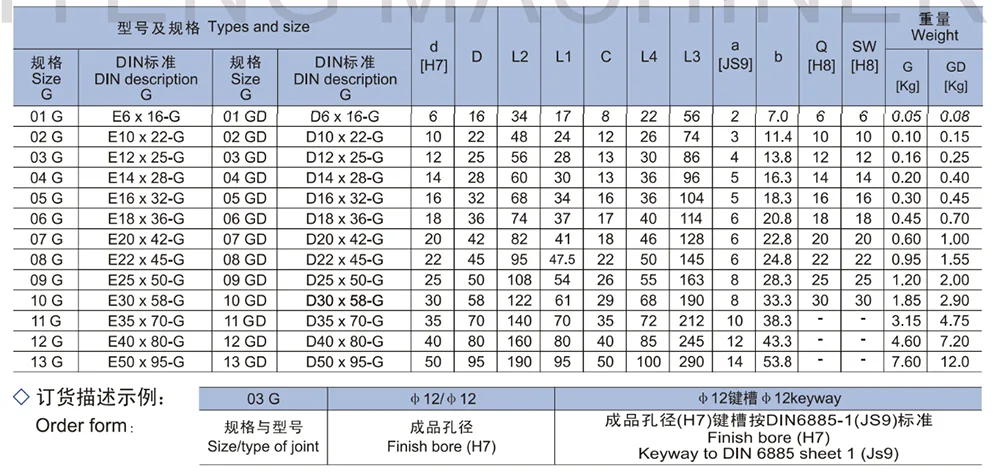

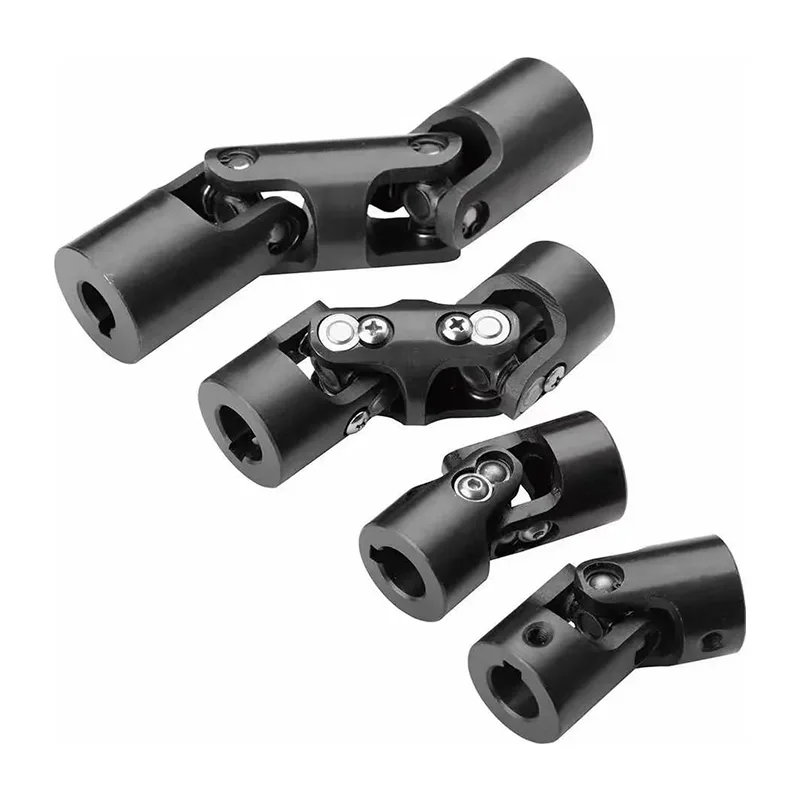

2. Joint simple de précision de type G Joint double de précision de type GD

3. Angle d'articulation maximum 45° pour chaque articulation

4. Disponible avec alésage fini H7 - sur demande avec rainure de clavette, alésage hexagonal ou alésage carré

5. Type G GD (palier lisse) Roulements conçus nmax= 1000 min⁻¹

6. Type GZ、GDZ (roulement à aiguilles) Roulements conçus nmax= 4000 min⁻¹

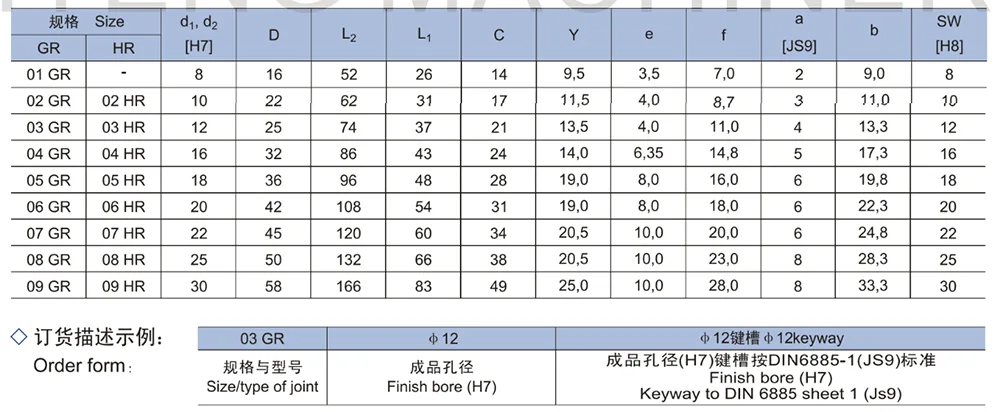

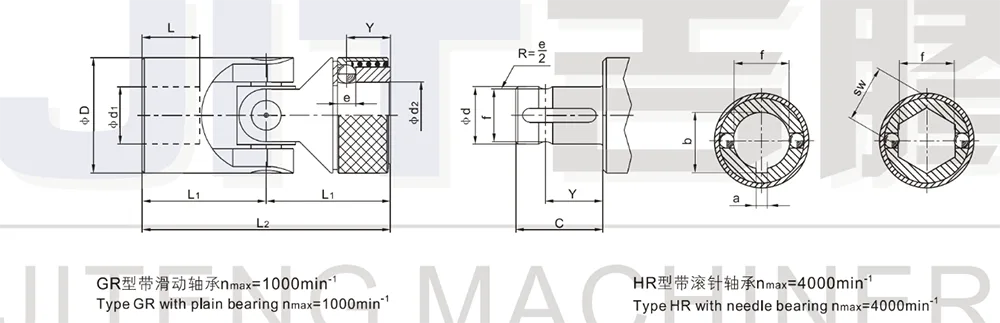

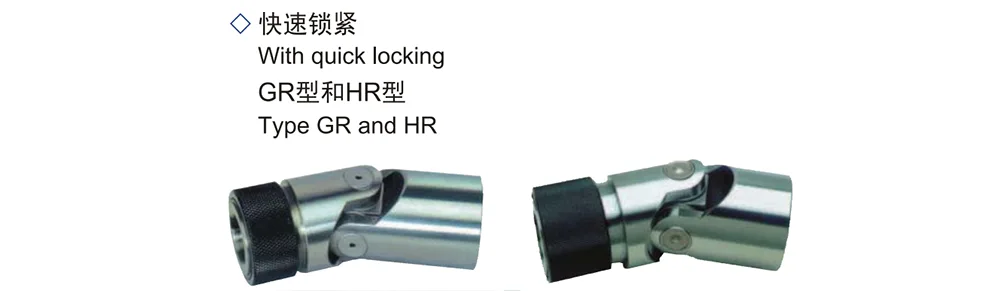

1. Joint unique de précision avec verrouillage rapide (séparable)

2. Type GR avec palier lisse nmax= 1000 min⁻¹

3. Type HR avec roulement à aiguilles nmax.= 4000 min⁻¹

4. Angle d'articulation maximal 45 °

5. Verrouillage rapide (d₂) disponible uniquement avec alésage H7 et rainure de clavette selon DIN 6885 feuille 1 - JS9 ou alésage hexagonal

Scénario d'application

- Équipement général des machines de construction : le joint universel non télescopique peut être compatible avec divers systèmes de transmission de machines de construction conventionnels et fonctionne de manière stable dans des conditions où l'espacement d'installation est fixe et aucune compensation de déplacement axial n'est requise.

- Équipement de transmission conventionnel à moyenne et basse vitesse : le modèle à roulement lisse convient aux équipements à vitesse moyenne et basse inférieure à 1000 tr/min, fonctionnant sans problème, durable et adapté aux opérations conventionnelles continues à long terme.

- Équipement de transmission de précision à grande vitesse : le modèle de roulement à aiguilles peut répondre aux exigences de fonctionnement à grande vitesse de 4 000 tr/min, adapté aux scénarios de transmission d'équipements automatisés de précision et à grande vitesse.

- Équipement nécessitant un démontage et un assemblage rapides : la série de verrouillage à démontage rapide convient aux lignes de production et aux équipements de support qui nécessitent un entretien et un démontage fréquents, améliorant efficacement l'efficacité de la maintenance.

FAQ

Q1 : Le joint universel fixe peut-il compenser le déplacement axial ?

A1 : Le joint universel non télescopique est une structure fixe non extensible. Il prend uniquement en charge la compensation de déviation d'angle et n'a pas de fonction d'extension axiale. Elle ne s'applique qu'aux conditions de travail dans lesquelles l'espacement des axes de l'équipement est fixe et il n'y a pas de mouvement axial.

Q2 : Comment sélectionner le type de roulements coulissants et de roulements à aiguilles ?

A2 : Pour les applications à vitesse moyenne et basse avec des conditions de charge normales inférieures à 1 000 tr/min, choisissez les types de roulements lisses G, GD et GR ; pour les scénarios de transmission à grande vitesse dans la plage de 1 000 à 4 000 tr/min, sélectionnez préférentiellement les types de roulements à aiguilles GZ, GDZ et HR.

Q3 : Le joint universel à dégagement rapide prend-il en charge la personnalisation de n'importe quel type de trou ?

A3 : Il ne prend pas en charge la personnalisation non standard. La structure à dégagement rapide est uniquement compatible avec les trous standard H7, les fentes pour clés plates standard DIN ou les trous hexagonaux, garantissant la précision du verrouillage et la stabilité structurelle.

Q4 : Comment pouvons-nous distinguer les joints universels à simple joint et à double joint en fonction de leurs scénarios d'application ?

A4 : La conception à joint unique est compacte et adaptée aux conditions de décalage à petit angle ; le double joint peut s'adapter à des écarts d'angle globaux plus importants et convient aux configurations de transmission spatiale complexes.

Pourquoi choisir Jiteng ?

En tant qu'usine d'origine locale en Chine, Jiteng réalise indépendamment le traitement de précision, l'assemblage et l'inspection des joints universels non télescopiques, en suivant strictement les normes industrielles pour garantir la qualité et la stabilité des produits.

- Gamme complète de modèles : L'usine dispose toujours de plusieurs séries de modèles en stock, notamment des modèles à haute et basse vitesse, à sections simples et doubles et à démontage rapide. Il n'est pas nécessaire de recourir à des achats externes et tous les composants de transmission peuvent être entièrement équipés en une seule étape.

- Capacité de personnalisation de haute précision : prend en charge les trous de précision H7, les rainures de clavette standard nationales et la personnalisation des trous spéciaux. Les tolérances de traitement sont strictement contrôlées, ce qui rend les produits hautement interchangeables et dotés d'une grande compatibilité d'installation.

- Vérification stricte des paramètres des conditions de travail : chaque unité est inspectée une par une pour les limites de vitesse, les angles de charnière et la précision d'ajustement afin de garantir un fonctionnement stable dans des conditions de vitesse élevée et faible, sans gigue ni usure anormale.

- Services professionnels de sélection et de livraison : peuvent correspondre avec précision aux modèles en fonction de la vitesse, de l'angle et de la méthode d'installation de l'équipement du client. Des modèles courants sont disponibles pour une expédition directe, et les spécifications non standard peuvent être rapidement personnalisées et livrées.
