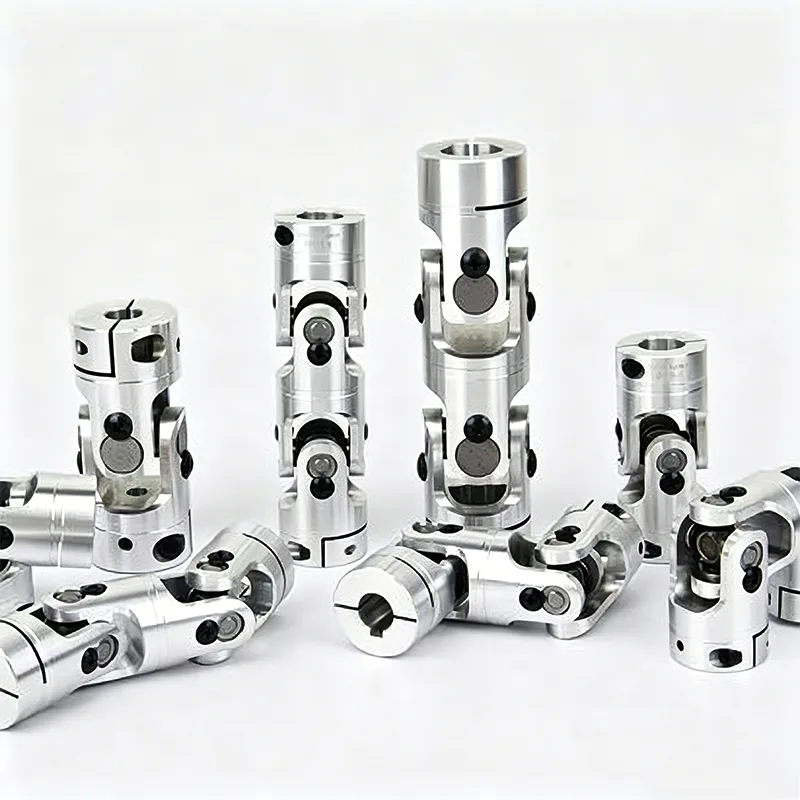

Le joint universel télescopique est un composant de transmission multifonctionnel amélioré basé sur le joint universel traditionnel. Contrairement au joint universel de type fixe ordinaire qui ne peut compenser que les angles, ce composant peut résoudre un grand nombre de problèmes dans les équipements industriels causés par des erreurs d'installation, la déformation du cadre et les vibrations de fonctionnement, tels que les changements dans les distances des arbres, le décalage central et les blocages de transmission.
1. Double articulation de précision-extensible, angle d'articulation maximal de 45 pour chaque articulation

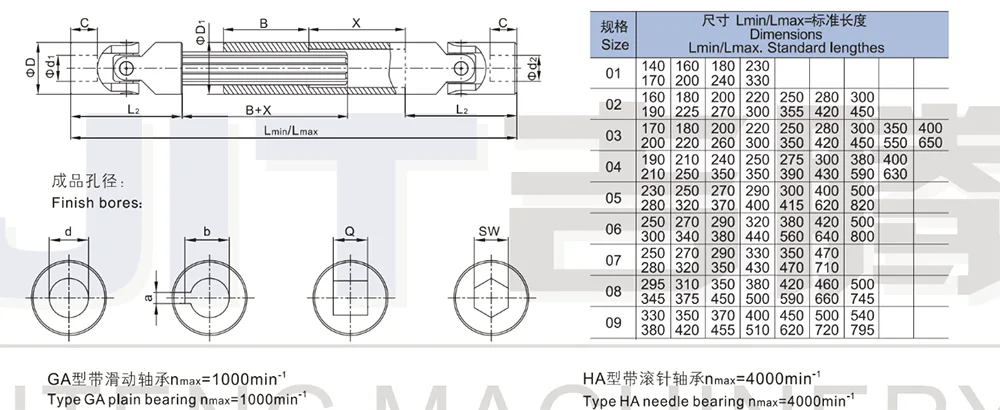

2. Comblement de distances entre arbres plus grandes
3.Type GA (palier lisse) nmax.=1000min⁻¹
4. Type HA (roulement à aiguilles) nmax.=4000min⁻¹

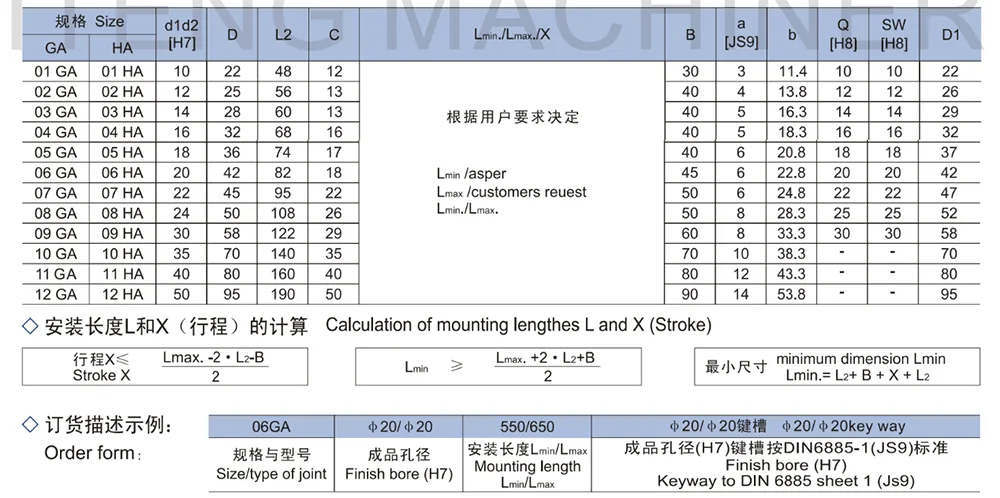

5. Disponible avec alésage fini H7 - sur demande avec rainure de clavette, alésage hexagonal ou alésage carré
Le joint universel télescopique adopte une conception de structure composite intégrée, combinant le mécanisme coulissant télescopique avec le mécanisme de transmission universel. La structure est compacte, l’ajustement est précis et très durable.
Un composant télescopique coulissant exclusif est équipé en interne, s'appuyant sur une coopération précise pour obtenir un coulissement axial libre. Il peut ajuster automatiquement la longueur efficace en fonction de la distance réelle de l'équipement, sans avoir besoin de démontage et de réglage supplémentaires, et convient aux scénarios d'installation avec des distances variables.
Il conserve l'avantage de direction à grand angle du joint universel traditionnel et prend en charge la transmission à décalage d'angle à deux axes. Il dépasse les limites de la coaxialité et des petits angles, répondant aux exigences de transmission de puissance des configurations spatiales complexes.
Les fonctions télescopiques et universelles sont intégrées en une seule, sans aucun accessoire externe supplémentaire. La structure globale est simple et compacte, avec une réponse de transmission directe, évitant efficacement les problèmes tels que le desserrage de la structure divisée, les écarts excessifs et le décalage de transmission.
Pendant le fonctionnement, grâce à la structure coulissante intégrée, il se dilate et se contracte librement, compensant automatiquement le déplacement axial provoqué par le démarrage/arrêt de l'équipement, les changements de charge et la déformation du rack, éliminant ainsi les problèmes tels que le blocage, la traction et l'accumulation de contraintes du système d'arbre.
En utilisant les caractéristiques de la structure de charnière universelle, elle maintient une rotation synchrone même lorsque les deux arbres présentent une déviation d'angle importante, un non-parallélisme et une non-coaxialité. Il transmet de manière stable le couple nominal.
La compensation de longueur et la transmission d'angle sont effectuées simultanément. Il s’adapte en temps réel aux changements dynamiques des conditions des équipements. Qu'il s'agisse d'un écart d'installation ou d'un déplacement en cours d'exécution, il peut être automatiquement compatible, obtenant ainsi une puissance de sortie stable à tout moment.
Le joint universel télescopique, avec ses avantages uniques de double compensation, d'adaptabilité élevée et d'auto-adaptation dynamique, convient à divers scénarios de transmission industrielle impliquant des déplacements et des déviations d'angle.
- Système de transmission des engins de construction : s'adapte à diverses structures de transmission de puissance des équipements d'ingénierie, répondant aux conditions de déplacement complexes causées par les vibrations, les déformations et les changements d'angle du fonctionnement de l'équipement.
- Équipement de chaîne de transport et d'assemblage : utilisé pour les convoyeurs et les lignes d'assemblage automatisées, adapté aux exigences de transmission stable des équipements avec un fonctionnement continu à long terme, une légère déformation et des changements d'espacement mineurs.
- Machinerie générale et équipement lourd : S'adapte aux équipements lourds conventionnels tels que les industries métallurgiques, minières et chimiques, compatibles avec des conditions de travail complexes impliquant de la poussière, des vibrations et des fluctuations de charge importantes.
- Équipement personnalisé non standard : pour les équipements non standard avec un espacement d'installation variable, un alignement d'arbre difficile et des exigences fréquentes de démontage et de débogage, son adaptabilité dépasse de loin celle des composants de transmission fixes traditionnels.
Q1 : Quelle est la différence fondamentale entre le joint universel télescopique et le joint universel ordinaire ?
A1 : Les joints universels ordinaires prennent uniquement en charge la compensation de déviation d'angle et ne peuvent pas s'adapter au déplacement axial ; les joints universels télescopiques, d'autre part, ont à la fois des capacités de compensation d'extension axiale et de déviation à grand angle, et peuvent simultanément s'adapter à la déviation d'angle, aux changements d'espacement et au faux-rond, ce qui les rend plus adaptés aux conditions dynamiques.
- Q2 : Lorsque l'équipement est en fonctionnement, il y a un mouvement axial. Ce produit est-il adapté à un tel usage ?
A2 : Ce produit est spécialement conçu pour le déplacement axial et les changements d’espacement dynamiques. Il peut s'étendre et se contracter automatiquement pour compenser le déplacement, protégeant ainsi efficacement le système d'arbre et les roulements et empêchant l'équipement d'être endommagé par une traction excessive.
- Q3 : Peut-il être utilisé si l'espacement d'installation n'est pas fixe et que l'équipement doit être fréquemment démonté, débogué et ajusté ?
A3 : Il dispose d’une fonction d’expansion et de réglage automatique. Il n’est pas nécessaire d’installer une distance précise. Le processus de démontage et de débogage est pratique, réduisant considérablement la difficulté d'assemblage de l'équipement et de maintenance ultérieure.
- Q4 : La structure télescopique affecte-t-elle la précision de la transmission et la stabilité du couple ?
A4 : Les produits de notre usine adoptent une structure de joint coulissant précise. Il n'y a aucun écart dans la transmission. Le processus télescopique est fluide et stable, sans perte de couple ni décalage de transmission. L'ensemble du processus garantit une transmission de puissance stable.
