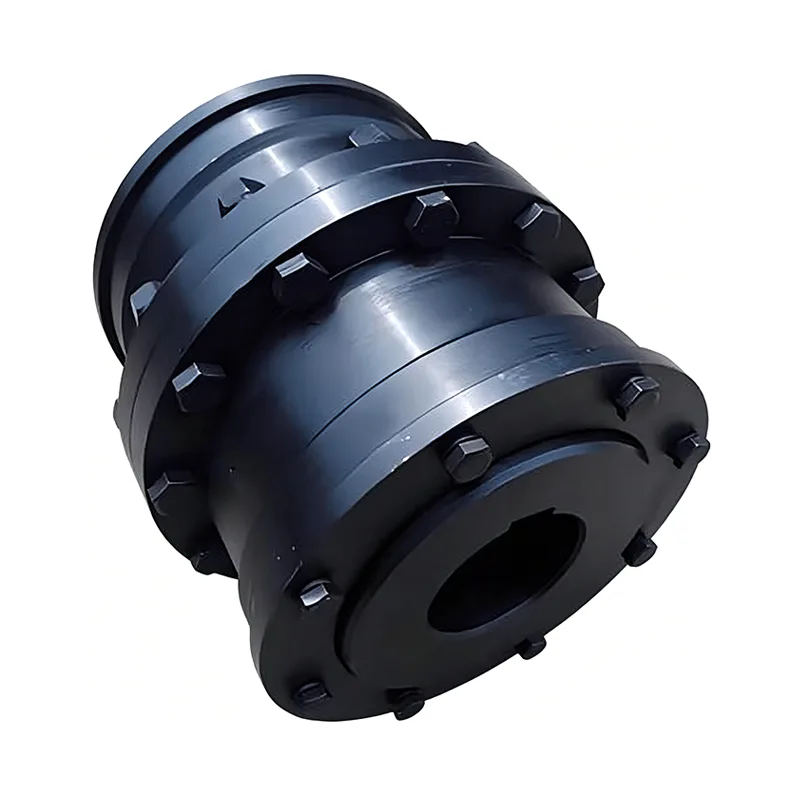

L'accouplement à engrenages à tambour de type NGCL est un composant de transmission spécialisé et intégré pour les machines de levage : un produit personnalisé rare sur le marché qui combine de manière unique une roue de freinage et un accouplement à engrenages en une seule unité. Contrairement aux accouplements à engrenages conventionnels, qui nécessitent un assemblage séparé, l'ajout d'une roue de freinage autonome et de fastidieuses procédures d'alignement sur site, le NGCL intègre le corps de l'engrenage de transmission et la roue de freinage en une seule pièce moulée unifiée. Expédié sous forme d'unité structurelle complète, il élimine efficacement les problèmes courants à la source, tels que le désalignement de l'assemblage sur site et les échecs de synchronisation des freinages.
La roue de freinage subit un usinage de précision pour garantir une surface de friction plate et lisse ; combinée aux capacités de compensation du désalignement de ses dents d'engrenage couronnées, l'unité transmet non seulement de manière fiable un couple important, mais facilite également un freinage précis en conjonction avec divers systèmes de freinage, répondant spécifiquement aux exigences opérationnelles des équipements de levage, telles que les démarrages, arrêts et freinages instantanés fréquents.
La roue de freinage et le corps d'accouplement sont moulés comme une seule unité intégrée. Cela élimine le besoin d'acheter et d'installer séparément des composants de freinage indépendants, simplifiant ainsi la configuration globale de la transmission de la machine. Il préserve considérablement l'espace d'installation limité généralement disponible dans les équipements de levage, ce qui se traduit par une configuration structurelle plus compacte et rationalisée.
La surface de friction de la roue de freinage est traitée à l'aide de techniques de tournage de précision, garantissant une planéité exceptionnelle et des tolérances dimensionnelles serrées. Cela permet une interface parfaite et transparente avec une large gamme de systèmes de freinage standard actuellement disponibles sur le marché, garantissant une réponse de freinage sensible sans aucun bégaiement ni décalage.
Il permet un fonctionnement synchronisé et coordonné entre la transmission de puissance et le freinage mécanique. Cela résout efficacement les problèmes opérationnels courants inhérents aux équipements de levage, tels que les démarrages et arrêts à haute fréquence, les réponses de freinage retardées et les écarts de coaxialité importants lors de l'assemblage sur site, tout en étant spécialement conçu pour résister aux charges de choc alternées caractéristiques des opérations de levage.
Grâce à une disposition structurelle rationalisée, l'accouplement à engrenages à tambour de type NGCL est entièrement adapté pour répondre aux exigences opérationnelles à haute intensité et haute fréquence des équipements de levage dans trois dimensions clés : précision d'accouplement, protection de l'environnement et facilité d'assemblage/maintenance.
- Haute rigidité ; Résistant à la déformation et au desserrage : la roue de frein et le corps d'engrenage présentent un accouplement de haute précision et une forte intégrité structurelle, garantissant une grande rigidité globale à l'unité. Sous l'influence de chocs instantanés et de charges alternées typiques des opérations de levage, l'accouplement reste résistant à la déformation structurelle, au desserrage des brides et au désalignement du corps d'engrenage, assurant ainsi une stabilité opérationnelle exceptionnelle.
- Entièrement scellé ; Adapté aux environnements difficiles : équipé d'une structure d'étanchéité composite de haute qualité, le raccord offre une protection triple couche contre la poussière, la pénétration d'eau et les fuites de graisse. Cela lui permet de résister à un fonctionnement continu à long terme et de haute intensité dans des environnements extérieurs en plein air caractérisés par des niveaux de poussière élevés, une humidité élevée et des conditions météorologiques toutes saisons.
- Assemblage pratique ; Entretien simple : la structure globale est bien organisée, facilitant un assemblage, un alignement et un réglage faciles sans avoir besoin d'outils spécialisés ou complexes. La maintenance de routine ne nécessite qu'une lubrification périodique, ce qui réduit efficacement les coûts de main-d'œuvre associés à l'entretien et minimise les pertes dues aux temps d'arrêt des équipements, garantissant ainsi le fonctionnement stable et à long terme des machines.
- Lubrification et entretien périodiques : Réapprovisionner avec de la graisse pour engrenages de haute qualité à intervalles réguliers en fonction de la fréquence de fonctionnement. Pour les applications impliquant des démarrages et des arrêts fréquents, il est recommandé d'inspecter l'état de lubrification une fois par mois et d'effectuer un remplacement complet de la graisse tous les 3 à 6 mois. Cela évite le frottement sec sur les surfaces des engrenages, l'usure anormale et le bégaiement de la transmission, garantissant ainsi un engagement en douceur des dents d'engrenage en forme de tambour.
- Inspection de la surface des roues de frein : lors des inspections de routine, portez une attention particulière à l'état de la surface de friction de la roue de frein. Éliminez rapidement toute poussière accumulée, résidus d'huile ou impuretés pour éviter tout glissement de la surface, ce qui pourrait entraîner une défaillance des freins ou un retard de réponse du freinage. Si la surface de friction présente une usure inégale, des rainures ou une déformation, effectuez des réparations ou des remplacements immédiats pour garantir la précision du freinage.
- Inspection de l'étanchéité et des fixations : inspectez périodiquement l'intégrité des joints d'extrémité et des joints. Remplacez-les immédiatement si des signes de vieillissement, de fuite ou de dommages sont détectés pour empêcher la poussière et l'eau de pluie de pénétrer à l'intérieur et de provoquer l'usure du corps de l'engrenage. Simultanément, vérifiez le serrage des boulons de la bride pour éviter tout desserrage ou désalignement causé par des vibrations prolongées. - Gestion des conditions opérationnelles : interdire strictement un fonctionnement prolongé dans des conditions de surcharge ou de survitesse. Évitez les freinages d'urgence fréquents et de haute intensité afin de minimiser l'usure instantanée par impact sur le corps de l'engrenage et le tambour de frein. Pour les équipements fonctionnant à l'extérieur, assurez-vous que des mesures de protection adéquates sont en place pour réduire l'exposition prolongée à la lumière directe du soleil et à l'immersion dans l'eau de pluie, ralentissant ainsi le taux de vieillissement des composants.
Jiteng adhère strictement aux normes de l'industrie tout au long du processus de production de nos accouplements à engrenages à tambour de type NGCL. Nous avons établi une chaîne de services complète, couvrant l'inspection de la qualité, la gestion des stocks, la fabrication sur mesure et le support après-vente, pour protéger les intérêts d'achat et opérationnels de nos clients.
- Inspection de qualité rigoureuse en plusieurs étapes : avant de quitter l'usine, chaque produit fini est soumis à une séquence de trois étapes d'inspection principales : vérification dimensionnelle de précision, test de charge de couple nominal et examen visuel complet. Ce processus rigoureux garantit qu'aucun produit défectueux n'est expédié, garantissant ainsi la qualité stable et fiable de chaque unité.
- Approvisionnement direct depuis l'usine avec un stock suffisant : fonctionnant sur un modèle de vente directe pure, nous éliminons les couches de majorations généralement imposées par les intermédiaires. Nous maintenons un stock prêt de spécifications standard pour garantir une livraison rapide. De plus, les achats importants donnent droit à des réductions de prix échelonnées, offrant un rapport qualité-prix exceptionnel.
- Prise en charge complète de la personnalisation non standard : nous offrons des capacités de personnalisation complètes pour répondre aux exigences spécifiques des équipements, notamment les dimensions externes non standard, les tailles d'alésage spécialisées et les spécifications uniques des rainures de clavette. De plus, nous pouvons mettre en œuvre des mises à niveau et des modifications de processus adaptées à des environnements d'exploitation spéciaux, tels que ceux impliquant des températures élevées, une humidité élevée ou de fortes charges de poussière.
- Assistance technique et après-vente unique : nous fournissons une gamme de services techniques gratuits, notamment des conseils de sélection de produits, des instructions d'installation et des conseils en optimisation opérationnelle, soutenus par un système d'assistance après-vente robuste et complet.
- Q1 : Quelle est la principale différence entre l'accouplement NGCL et les accouplements à engrenages GIICL/GICL ?
A1 : L'accouplement à engrenages à tambour de type NGCL présente une conception de tambour de frein intégrée en une seule pièce, remplissant la double fonction de transmission de puissance et de freinage. Il est spécialement conçu pour être utilisé dans les équipements de levage et de treuillage. En revanche, les modèles GIICL et GICL sont des accouplements purement axés sur la transmission ; ils n'ont pas de structure de freinage interne et nécessitent l'installation séparée d'un tambour de frein externe. Ces modèles sont généralement utilisés dans les machines lourdes, telles que les broyeurs à boulets et les systèmes de convoyeurs, où la fonctionnalité de freinage n'est pas requise.
- Q2 : Si mon équipement de levage existant utilise un système de freinage d'un modèle plus ancien, le tambour de frein NGCL sera-t-il compatible avec celui-ci ?
A2 : La surface standard du disque de roue de freinage est usinée pour correspondre aux dimensions de frein courantes, permettant une installation directe avec la plupart des freins de levage courants actuellement disponibles sur le marché. Pour les spécifications de freins spécialisées et non standard, notre usine peut personnaliser le diamètre extérieur et la largeur de la roue de freinage sur demande.
- Q3 : Cet accouplement est-il adapté à une utilisation à long terme sur les ponts roulants fonctionnant dans des installations industrielles extérieures ?
A3 : Oui, c'est le cas. Le produit est doté d'une structure d'étanchéité intégrée anti-poussière et étanche capable d'empêcher la pénétration de l'eau de pluie, du sable et de la poussière à l'extérieur. Cela garantit qu'il répond aux exigences opérationnelles, y compris les démarrages et arrêts fréquents, des équipements de levage extérieurs dans toutes les conditions météorologiques.
